Bagaimana Cara Memilih Bantalan Turbin Uap untuk Kondisi Pengoperasian yang Berbeda?

Bantalan turbin uap dapat bekerja dengan baik pada kecepatan tetap tetapi mengalami kesulitan saat memulai atau mengganti beban. Pemilihan bantalan yang buruk dapat meningkatkan getaran, mempercepat keausan, dan mengancam keandalan turbin. Bantalan jurnal menopang rotor, sedangkan bantalan dorong mengontrol gerakan aksial. Keduanya harus menangani perubahan suhu, beban, dan kondisi pelumasan. Memilih bantalan di antara Suku Cadang Turbin Uap yang tersedia memerlukan lebih dari sekadar mencocokkan dimensi atau bahan. Insinyur juga harus mempertimbangkan tuntutan operasi aktual. Panduan ini menjelaskan cara membandingkan jenis bantalan, menilai batas pengoperasian, dan memverifikasi kompatibilitas. Wawasan ini akan membantu Anda membuat keputusan pembelian dan penggantian yang lebih baik.

Jenis Bantalan Turbin Uap Mana yang Cocok untuk Aplikasi Anda?

Bantalan turbin uap yang berbeda menjalankan fungsi berbeda dalam sistem rotor. Bantalan jurnal mendukung beban radial, sedangkan bantalan dorong mengontrol gerakan aksial. Memilih konfigurasi yang benar dimulai dengan memahami persyaratan terpisah ini.

Bantalan Jurnal untuk Beban Radial dan Dukungan Rotor

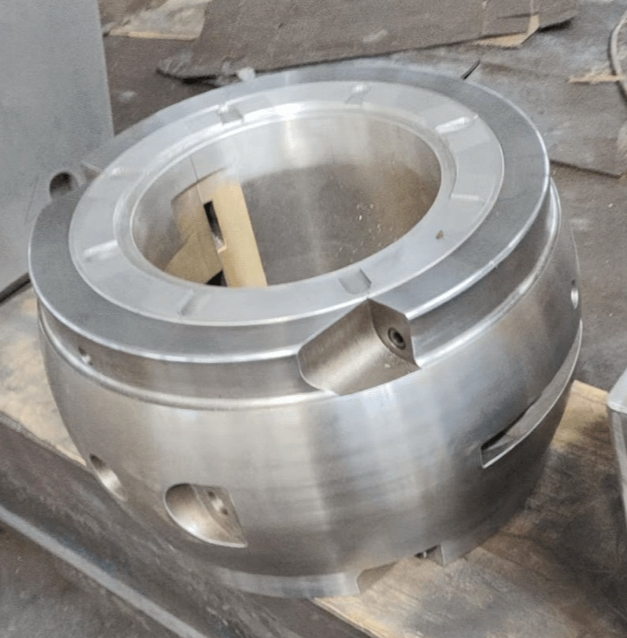

Bantalan jurnal menopang rotor turbin dan mempertahankan posisi radialnya. Selama pengoperasian normal, poros yang berputar menghasilkan tekanan di dalam lapisan tipis oli pelumas. Film ini memisahkan permukaan poros dari lapisan bantalan.

Beberapa desain bantalan jurnal tersedia untuk aplikasi turbin uap.

Bantalan selongsong silinder memiliki geometri internal yang relatif sederhana. Mereka dapat mendukung beban radial dalam kondisi pengoperasian yang sesuai. Namun, desain silinder konvensional mungkin mengalami ketidakstabilan lapisan oli pada kecepatan yang lebih tinggi. Kesesuaiannya bergantung pada karakteristik rotor dan kondisi pengoperasian.

Bantalan elips menggunakan profil internal non-lingkaran untuk meningkatkan perilaku lapisan oli. Geometrinya dapat memberikan stabilitas yang lebih baik daripada bantalan selongsong silinder dasar. Mereka berguna ketika para insinyur memerlukan kontrol rotor yang lebih baik tanpa menggunakan bantalan miring.

Bantalan multi-lobus mengandung beberapa permukaan bantalan yang berbentuk. Permukaan ini mempengaruhi distribusi tekanan lapisan oli dan perilaku dinamis. Konfigurasi multi-lobus yang dirancang dengan benar dapat membantu mengurangi ketidakstabilan dalam kondisi pengoperasian yang berat.

Insinyur harus membandingkan geometri bantalan, jarak bebas poros, dan pembebanan radial yang diharapkan. Bearing yang lebih besar tidak otomatis memberikan performa yang lebih baik. Jarak bebas yang berlebihan atau geometri yang tidak sesuai justru dapat meningkatkan masalah getaran.

Bantalan Miring dan Bantalan Dorong untuk Kondisi Menuntut

Bantalan jurnal bantalan miring menggunakan bantalan individual yang menyesuaikan posisi sudutnya selama pengoperasian. Setiap bantalan membentuk lapisan minyak pendukung di sekitar jurnal yang berputar. Desain ini dapat meningkatkan stabilitas rotor, khususnya pada aplikasi kecepatan tinggi. Umumnya mengurangi gaya destabilisasi lapisan oli yang terkait dengan bantalan geometri tetap konvensional.

Namun, bantalan bantalan miring memerlukan perhatian yang cermat terhadap pengaturan bantalan dan jarak pengoperasian. Kinerjanya juga bergantung pada pasokan minyak dan kondisi termal. Bantalan dorong memiliki tujuan yang berbeda. Mereka membatasi pergerakan aksial rotor yang disebabkan oleh gaya uap dan beban operasi lainnya. Bantalan dorong bantalan miring dapat mengakomodasi perubahan beban aksial melalui permukaan bantalan yang dapat disesuaikan. Beberapa konfigurasi turbin juga memerlukan dukungan gaya dorong pada kedua arah aksial.

Pemilihan yang benar bergantung pada besaran gaya dorong yang diharapkan, arah, dan perubahan pengoperasian.

Konfigurasi bantalan harus sesuai dengan persyaratan mekanis rotor yang sebenarnya. Insinyur harus mengevaluasi jurnal dan bantalan dorong secara terpisah sebelum menyelesaikan pilihan mereka.

Bagaimana Kecepatan, Beban, dan Dinamika Rotor Mempengaruhi Pemilihan Bearing?

Kecepatan putaran dan pembebanan mekanis secara langsung mempengaruhi kinerja bantalan. Mereka menentukan seberapa efektif film pelumas mendukung rotor. Kondisi ini juga mempengaruhi getaran, suhu, dan keandalan jangka panjang.

Memilih Bantalan untuk Kecepatan Rotasi dan Beban Radial yang Berbeda

Pemilihan bantalan harus mempertimbangkan rentang kecepatan operasi turbin secara lengkap. Ini termasuk startup, operasi terukur, dan shutdown.

Pada kecepatan rendah, tekanan hidrodinamik oli mungkin tidak cukup untuk pemisahan permukaan secara menyeluruh. Kontak langsung menjadi lebih mungkin terjadi selama akselerasi dan deselerasi. Pengaturan pelumasan yang sesuai membantu mengurangi risiko ini. Pada kecepatan yang lebih tinggi, gaya lapisan oli berubah secara signifikan. Peningkatan kecepatan rotasi dapat meningkatkan pembentukan film tetapi menimbulkan masalah stabilitas tambahan.

Pembebanan radial juga mempengaruhi kinerja bantalan. Pemuatan yang berlebihan dapat mengurangi ketebalan lapisan oli minimum dan meningkatkan suhu bantalan.

Insinyur harus mengevaluasi beberapa parameter penting:

• Diameter jurnal: Mempengaruhi kecepatan permukaan dan distribusi beban bantalan.

• Panjang bantalan: Mempengaruhi area pendukung yang tersedia dan distribusi tekanan.

• Jarak bebas radial: Mengontrol perilaku lapisan oli dan pergerakan poros.

• Beban bantalan spesifik: Membantu menilai intensitas beban di seluruh area bantalan yang diproyeksikan.

• Rentang kecepatan pengoperasian: Menentukan persyaratan kinerja di berbagai tahap pengoperasian.

Misalnya, dua turbin mungkin memiliki dimensi poros yang sama tetapi mengalami kondisi pembebanan yang berbeda. Bantalannya mungkin memerlukan geometri atau jarak internal yang berbeda. Oleh karena itu, pemilihan harus mengikuti data pengoperasian yang terverifikasi, bukan hanya ukuran poros saja.

Mengevaluasi Stabilitas Rotor Dalam Kondisi Pengoperasian Variabel

Stabilitas rotor menjadi sangat penting dalam turbin uap berkecepatan tinggi. Lapisan oli bantalan memberikan kontribusi kekakuan dan redaman pada sistem putaran. Sifat-sifat ini mempengaruhi bagaimana rotor merespon getaran dan gangguan eksternal.

Beberapa bantalan geometri tetap dapat menghasilkan gaya destabilisasi pada kondisi pengoperasian tertentu. Kekuatan-kekuatan ini mungkin berkontribusi pada pusaran minyak atau cambuk minyak. Pusaran oli menghasilkan getaran di bawah frekuensi putaran poros. Cambuk oli dapat terjadi ketika gerakan tidak stabil berinteraksi dengan frekuensi alami rotor. Bantalan jurnal bantalan miring sering kali memberikan stabilitas yang lebih baik dalam kondisi ini. Bantalan bergeraknya mengurangi gaya berpasangan silang yang terkait dengan ketidakstabilan lapisan minyak tradisional.

Namun, mereka tidak menghilangkan semua masalah getaran. Insinyur harus mengevaluasi kecepatan kritis, koefisien dinamis bantalan, dan margin stabilitas sistem. Analisis rotor-dinamis menjadi sangat penting ketika mengubah konfigurasi bantalan asli.

Bagaimana Seharusnya Pemilihan Bearing Berubah Sesuai Suhu dan Kondisi Pelumasan?

Suhu dan pelumasan secara langsung mempengaruhi kapasitas beban bantalan dan keandalan pengoperasian. Bahkan bantalan dengan ukuran yang tepat pun dapat rusak dalam kondisi termal yang tidak sesuai. Insinyur harus mengevaluasi kedua faktor tersebut sebelum memilih desain bantalan.

Akuntansi Suhu Operasional dan Ekspansi Termal

Turbin uap beroperasi pada kondisi termal yang menuntut. Namun suhu uap dan suhu bantalan tidak sama. Bantalan beroperasi dalam sistem pendukung berpelumas terpisah. Temperaturnya bergantung pada suplai oli, kehilangan gesekan, pembebanan, dan perpindahan panas.

Ketika suhu meningkat, komponen poros dan bantalan mengembang. Tingkat ekspansi yang berbeda dapat mengubah izin pengoperasian. Jarak bebas yang tidak memadai dapat meningkatkan gesekan dan suhu bantalan. Jarak bebas yang berlebihan dapat mengurangi efektivitas lapisan oli dan mempengaruhi stabilitas rotor. Perubahan suhu juga mempengaruhi viskositas pelumas. Temperatur oli yang lebih tinggi umumnya mengurangi viskositas dan dapat menurunkan ketebalan lapisan oli.

Efek ini menjadi sangat penting selama startup dan shutdown. Ekspansi termal untuk sementara dapat mengubah keselarasan poros dan pembebanan bantalan. Insinyur harus memastikan perkiraan suhu logam bantalan dan kisaran suhu oli. Mereka juga harus meninjau persyaratan izin dalam kondisi dingin dan pengoperasian.

Menyesuaikan Bahan Bantalan dan Pasokan Minyak dengan Kondisi Pengoperasian

Bahan bantalan harus memberikan dukungan beban yang sesuai dan ketahanan terhadap kerusakan. Paduan Babbitt berbahan dasar timah biasanya digunakan untuk bantalan turbin uap hidrodinamik. Permukaan bantalannya yang relatif lunak membantu mengakomodasi partikel kecil dan kontak lokal. Namun, sifat ini tidak dapat mengimbangi pelumasan yang buruk atau pembebanan yang berlebihan.

Kondisi pasokan minyak tetap sama pentingnya.

Faktor pelumasan utama meliputi:

• Viskositas oli: Menentukan karakteristik lapisan oli yang penting pada suhu pengoperasian.

• Tekanan suplai: Mendukung pengiriman yang andal melalui sistem pelumasan.

• Laju aliran oli: Membantu menghilangkan panas yang dihasilkan dari permukaan bantalan.

• Kebersihan oli: Mengurangi kerusakan yang disebabkan oleh partikel abrasif.

• Suhu oli: Mempengaruhi viskositas, ketebalan film, dan perilaku termal bantalan.

Insinyur juga harus mempertimbangkan ketebalan lapisan oli minimum pada kondisi pengoperasian yang diharapkan. Film yang tidak memadai dapat menyebabkan kontak antara jurnal dan lapisan bantalan. Suhu logam bantalan harus tetap dalam batas desain yang disetujui. Batasan ini bergantung pada material bantalan dan persyaratan pengoperasian. Untuk pengoperasian berkelanjutan, pemantauan suhu dapat mengungkap masalah pelumasan sebelum kerusakan besar terjadi.

Bearing Mana yang Berkinerja Lebih Baik Saat Startup, Perubahan Beban, dan Pengoperasian Berkelanjutan?

Turbin uap mengalami pola operasi yang berbeda di seluruh aplikasi industri. Beberapa beroperasi terus menerus untuk waktu yang lama. Lainnya sering mengalami pengaktifan, pematian, atau penyesuaian beban. Pola-pola ini menciptakan tuntutan berbeda terhadap kinerja bearing.

Bantalan untuk Startup, Shutdown, dan Beban Variabel yang Sering

Selama penyalaan, kecepatan turbin meningkat dari keadaan diam hingga pengoperasian normal. Bantalan tersebut secara bertahap mengembangkan lapisan pendukung hidrodinamiknya. Pada kecepatan yang sangat rendah, pemisahan film fluida secara penuh mungkin tidak terjadi. Hal ini menciptakan risiko kontak permukaan yang lebih besar. Oleh karena itu, siklus penyalaan yang sering dapat meningkatkan keausan bantalan. Insinyur harus memeriksa persyaratan pelumasan awal dan sistem oli tambahan yang ada.

Beberapa turbin besar memerlukan dukungan pelumasan tambahan selama putaran lambat. Pengaturan yang tepat tergantung pada berat rotor dan desain bantalan. Mengubah beban turbin menimbulkan tantangan lebih lanjut. Reaksi bantalan radial dapat bergeser seiring perubahan kondisi termal dan mekanis. Gaya dorong aksial juga dapat bervariasi selama transisi beban. Konfigurasi bantalan miring dapat mengakomodasi perubahan tertentu pada kondisi pengoperasian. Namun keunggulannya harus dikonfirmasi melalui analisis desain.

Untuk turbin yang beroperasi pada perubahan beban yang sering, teknisi harus memverifikasi:

• Frekuensi startup dan shutdown yang diharapkan.

• Kecepatan pengoperasian minimum dan kondisi pelumasan.

• Perubahan beban radial selama tahap pengoperasian yang berbeda.

• Gaya dorong aksial maksimum pada kedua arah yang relevan.

• Perubahan suhu bantalan selama transisi beban.

Pemeriksaan ini membantu menentukan apakah bantalan yang ada masih sesuai.

Bantalan untuk Pengoperasian Berkecepatan Tinggi Berkelanjutan

Turbin servis berkelanjutan memerlukan kinerja bantalan yang stabil selama periode pengoperasian yang lama. Bantalannya harus menjaga pelumasan yang andal dan suhu yang dapat diterima selama pengoperasian. Kecepatan putaran yang tinggi meningkatkan pentingnya stabilitas rotor. Insinyur juga harus mempertimbangkan kerugian gesekan dan pembangkitan panas. Bantalan jurnal bantalan miring sering dipertimbangkan untuk rotor berkecepatan tinggi yang sensitif secara dinamis. Bantalan individualnya dapat meningkatkan stabilitas dalam kondisi pengoperasian yang dirancang dengan baik.

Namun, pemilihan bantalan tidak boleh berfokus pada pengurangan gesekan saja. Desain yang menghasilkan gesekan lebih rendah mungkin masih memberikan kapasitas beban atau redaman yang tidak mencukupi. Demikian pula, meningkatkan aliran oli tanpa mengevaluasi geometri bantalan mungkin tidak menyelesaikan ketidakstabilan. Kinerja jangka panjang bergantung pada karakteristik pengoperasian yang seimbang.

Bantalan yang dipilih harus mempertahankan ketebalan lapisan oli yang memadai dan margin suhu yang dapat diterima. Sifat dinamisnya juga harus mendukung pengoperasian rotor yang andal. Pemantauan getaran dan suhu bantalan secara terus menerus memberikan bukti pengoperasian yang berguna. Catatan ini dapat mendukung perencanaan pemeliharaan dan keputusan penggantian di masa depan.

Bagaimana Cara Memverifikasi Kompatibilitas Bearing Sebelum Mengganti Komponen Turbin Uap?

Pemilihan bantalan pengganti memerlukan lebih dari sekadar mencocokkan nomor komponen yang ada. Perbedaan kecil dalam geometri atau jarak pengoperasian dapat mempengaruhi kinerja turbin. Insinyur harus memverifikasi kompatibilitas sebelum menyetujui penggantian Suku Cadang Turbin Uap untuk produksi.

Memeriksa Dimensi, Jarak Bebas, dan Kompatibilitas Rotor

Bantalan pengganti mungkin cocok dengan rumah yang ada tetapi tetap memiliki kinerja yang berbeda. Geometri internal mempengaruhi tekanan lapisan oli dan perilaku rotor. Insinyur harus membandingkan desain pengganti dengan gambar teknis yang disetujui. Spesifikasi penting mencakup diameter jurnal, panjang bantalan, dimensi rumah, dan jarak bebas internal. Desain bantalan miring juga memerlukan verifikasi geometri bantalan dan pengaturan poros.

Untuk bantalan dorong, teknisi harus memastikan dimensi bantalan dan kompatibilitas kerah dorong. Persyaratan jarak bebas aksial dan arah dorong juga patut mendapat perhatian. Kondisi poros rotor harus diperhatikan. Jurnal yang aus, kerusakan permukaan, atau penyelarasan yang salah dapat mempengaruhi kinerja bantalan baru. Memasang bantalan pengganti tanpa memperbaiki masalah ini dapat menyebabkan kegagalan berulang kali.

Saat mengganti bantalan yang ada, mempertahankan konfigurasi yang disetujui biasanya merupakan titik awal. Setiap perubahan desain yang diusulkan memerlukan tinjauan teknik tambahan. Hal ini sangat penting ketika mengganti bantalan geometri tetap dengan desain bantalan miring. Perubahan ini dapat mempengaruhi kebutuhan pasokan oli dan karakteristik dinamis rotor.

Meninjau Kualitas Manufaktur dan Dokumentasi Teknis

Akurasi manufaktur secara langsung mempengaruhi pemasangan bantalan dan kinerja pengoperasian. Insinyur harus meninjau spesifikasi material dan catatan inspeksi dimensi. Permukaan akhir dan kualitas lapisan Babbitt juga perlu diperhatikan. Ikatan yang buruk antara bahan pelapis dan bahan pendukung dapat menimbulkan masalah keandalan yang serius. Pemesinan yang salah dapat menghasilkan jarak bebas berjalan yang tidak sesuai.

Di TOTEM, kami memproduksi bantalan turbin uap dan komponen terkait sesuai dengan gambar pelanggan dan persyaratan aplikasi. Kita Rangkaian Suku Cadang Turbin Uap mencakup bantalan selongsong, bantalan dorong, dan solusi bantalan bantalan miring. Kami juga mendukung pemesinan khusus untuk kebutuhan penggantian.

Sebelum membeli, pembeli harus mengonfirmasi cakupan pemeriksaan dan kriteria penerimaan yang diperlukan. Dokumentasi manufaktur harus sesuai dengan spesifikasi teknis yang disetujui. Komunikasi yang jelas membantu mencegah masalah yang disebabkan oleh gambar yang tidak lengkap atau toleransi yang disalahpahami.

Apa yang Harus Dikonfirmasi oleh Insinyur Sebelum Menyelesaikan Pesanan Bantalan Turbin Uap?

Keputusan pembelian akhir harus menggabungkan data pengoperasian, kompatibilitas teknis, dan persyaratan manufaktur. Tinjauan terstruktur membantu pembeli mengurangi kesalahan spesifikasi dan masalah pemasangan yang tidak terduga.

Mempersiapkan Spesifikasi Pengoperasian dan Teknis Penting

Sebelum meminta penawaran harga, teknisi harus menyiapkan informasi pengoperasian yang relevan.

Daftar Periksa Pengadaan Bearing Turbin Uap

1. Identifikasi turbin: Catat model turbin dan referensi bantalan asli.

2. Kecepatan pengoperasian: Memberikan kecepatan terukur dan rentang kecepatan yang diharapkan.

3. Pembebanan radial: Identifikasi beban bantalan jurnal yang diharapkan.

4. Gaya dorong aksial: Konfirmasikan besarnya gaya dorong dan kemungkinan perubahan arah.

5. Siklus pengoperasian: Jelaskan frekuensi pengaktifan dan variasi beban.

6. Kondisi suhu: Memberikan informasi suhu bantalan dan pelumas.

7. Persyaratan pelumasan: Tentukan kadar oli, kondisi suplai, dan persyaratan aliran.

8. Geometri bantalan: Sertakan dimensi, jarak bebas, dan detail konstruksi yang disetujui.

9. Riwayat pengoperasian: Bagikan catatan getaran, suhu, dan keausan yang relevan.

10. Persyaratan mutu: Tentukan dokumen inspeksi dan kriteria penerimaan.

Informasi yang akurat memungkinkan pemasok mengevaluasi kompatibilitas manufaktur dengan lebih efektif. Ini juga membantu para insinyur mengidentifikasi spesifikasi yang hilang sebelum melakukan pemesanan. Untuk proyek pengganti, gambar yang ada harus diperiksa terhadap dimensi komponen yang diukur.

Mengonfirmasi Desain Akhir dengan Pabrikan

Penggantian yang serupa mungkin sesuai jika desain bantalan asli tetap sesuai. Namun, perubahan dalam pengoperasian turbin mungkin memerlukan analisis teknis lebih lanjut. Pembeli harus mengidentifikasi apakah proyek tersebut melibatkan penggantian langsung atau modifikasi desain. Untuk penggantian langsung, prioritas harus diberikan pada dimensi dan persyaratan material yang disetujui. Toleransi produksi dan hasil inspeksi juga harus diverifikasi.

Modifikasi desain memerlukan tinjauan yang lebih luas. Insinyur harus memastikan kapasitas beban, stabilitas rotor, persyaratan pelumasan, dan kinerja termal. Perubahan yang mempengaruhi dinamika bantalan mungkin memerlukan perhitungan atau pengujian tambahan. Spesifikasi akhir harus dengan jelas mengidentifikasi tanggung jawab atas persetujuan teknik. Harga dan waktu pengiriman tetap menjadi pertimbangan pembelian yang penting. Namun, hal tersebut tidak boleh mengesampingkan kompatibilitas teknis.

Kesimpulan

Memilih bantalan turbin uap yang tepat dimulai dengan memahami kondisi pengoperasian dan persyaratan pendukung. Insinyur harus mengevaluasi kecepatan, pembebanan, suhu, pelumasan, dan stabilitas rotor sebelum memilih bantalan. Bantalan bantalan miring menawarkan stabilitas yang lebih baik dalam kondisi berat, sementara bantalan selongsong tetap cocok untuk lingkungan pengoperasian yang telah terbukti. Bantalan pengganti harus mempertahankan fitur desain yang andal kecuali penilaian teknik mendukung modifikasi. Shanghai TOTEM Machinery Co., Ltd. menyediakan bantalan turbin uap yang diproduksi secara presisi dan Suku Cadang Turbin Uap yang disesuaikan untuk kebutuhan aplikasi yang berbeda. Layanan manufaktur kami membantu pelanggan mencapai kesesuaian komponen yang akurat dan solusi penggantian yang andal. Pilihan bantalan terbaik memberikan kinerja yang stabil sepanjang siklus pengoperasian turbin, tidak sekadar mencocokkan dimensi atau kapasitas.

Pertanyaan Umum

T: Apa Perbedaan Antara Bantalan Jurnal dan Bantalan Dorong?

J: Bantalan jurnal mendukung beban radial dan mempertahankan posisi rotor. Bantalan dorong mengontrol gerakan aksial. Keduanya memiliki fungsi berbeda dan harus sesuai dengan kondisi pengoperasian turbin.

T: Apakah Bantalan Bantalan Miring Lebih Baik Daripada Bantalan Selongsong untuk Turbin Uap?

J: Bantalan bantalan miring umumnya memberikan stabilitas rotor yang lebih baik pada kecepatan tinggi. Bantalan selongsong tetap cocok untuk kondisi pengoperasian terverifikasi di mana kapasitas beban dan kinerja dinamisnya memenuhi persyaratan turbin.

T: Mengapa Suku Cadang Turbin Uap Mengalami Kegagalan Bantalan Saat Pengaktifan?

J: Kecepatan rotasi yang rendah dapat mencegah pembentukan lapisan oli secara penuh, sehingga meningkatkan kontak permukaan dan keausan. Pelumasan yang tepat, jarak bebas bantalan, dan prosedur penyalaan membantu melindungi Komponen Turbin Uap dari kerusakan dini.

T: Apa yang Mempengaruhi Biaya Penggantian Bantalan pada Suku Cadang Turbin Uap?

J: Jenis bantalan, dimensi, bahan, keakuratan pemesinan, dan persyaratan inspeksi memengaruhi biaya penggantian. Suku Cadang Turbin Uap Khusus mungkin memerlukan proses produksi tambahan dan verifikasi teknik.

T: Bagaimana Saya Dapat Memverifikasi Suku Cadang Turbin Uap Sebelum Mengganti Bantalan yang Ada?

A: Bandingkan dimensi bantalan, jarak bebas, bahan, dan persyaratan pelumasan dengan gambar yang disetujui. Suku Cadang Turbin Uap Pengganti juga harus memenuhi kapasitas beban, stabilitas rotor, dan persyaratan inspeksi.
