Uma pequena rachadura na carcaça pode se tornar uma séria ameaça à confiabilidade da turbina a vapor. Isso pode enfraquecer a contenção da pressão, interromper a vedação do vapor ou causar desligamentos inesperados. Rachaduras visíveis, vazamento anormal de vapor e defeitos recorrentes geralmente sinalizam problemas em desenvolvimento. No entanto, nem todas as fissuras requerem substituição imediata. A localização da fissura, a profundidade, a taxa de crescimento e as condições operacionais determinam a resposta apropriada. Os engenheiros devem avaliar esses fatores antes de decidir se a operação contínua é segura. Compreender as causas e os métodos de inspeção ajuda a evitar erros de reparo dispendiosos. Você aprenderá quando monitorar, reparar ou substituir carcaças danificadas e peças relacionadas de turbinas a vapor.
Uma carcaça deve conter pressão de vapor enquanto suporta os componentes internos da turbina. As fissuras podem enfraquecer estas funções, especialmente perto de regiões altamente estressadas. Sua gravidade depende de mais do que danos superficiais visíveis.
O vazamento de vapor está entre os sinais mais claros de possíveis danos à carcaça. O vapor que escapa pode indicar uma rachadura na parede ou uma junta danificada. No entanto, o vazamento também pode ter origem em juntas ou superfícies de vedação. Os engenheiros devem confirmar sua origem antes de identificar o mecanismo de falha.
Outros sinais de alerta incluem:
Rachaduras visíveis perto das entradas de vapor ou flanges da carcaça.
Novas fissuras em torno de furos de parafusos e transições estruturais.
Distorção incomum em torno das juntas horizontais do revestimento.
Rachaduras repetidas perto de reparos de solda anteriores.
Mudanças no desempenho da vedação após ciclagem térmica.
Estas condições exigem uma avaliação de engenharia qualificada. Eles não provam automaticamente que o invólucro falhou.
Suspeitas de danos no limite de pressão exigem atenção imediata de acordo com os procedimentos aprovados da planta. O pessoal nunca deve abordar o vazamento ativo de vapor sem as devidas precauções.
Às vezes, uma rachadura curta pode representar um perigo maior do que uma rachadura mais longa. Sua posição determina como as tensões operacionais afetam o crescimento da trinca. Por exemplo, fissuras próximas às transições de entrada de vapor sofrem cargas térmicas complexas. Rachaduras ao redor dos furos dos parafusos podem enfrentar tensões mecânicas concentradas. Fissuras profundas também reduzem as cargas de pressão de suporte de metal restantes.
Os engenheiros devem avaliar três características importantes:
1. Localização: A fissura está próxima de um limite de pressão ou de uma conexão crítica?
2. Profundidade: Quanto material sonoro permanece abaixo do defeito?
3. Orientação: A fissura segue uma direção que estimula a propagação?
O comprimento da superfície por si só não pode determinar a segurança estrutural. Os engenheiros precisam de medições confiáveis e de uma compreensão das tensões locais.
As carcaças das turbinas a vapor sofrem cargas de pressão, mudanças de temperatura e restrições mecânicas. Estas condições podem criar fissuras ao longo de anos de operação. Identificar a causa real é essencial porque diferentes mecanismos requerem soluções diferentes.
A fadiga térmica é uma das principais causas de rachaduras no revestimento. Ela se desenvolve quando mudanças repetidas de temperatura criam tensões cíclicas. Durante a inicialização, o vapor aquece primeiro as superfícies internas da caixa. As seções externas espessas podem permanecer mais frias por períodos mais longos. Esta diferença de temperatura cria expansão térmica desigual e tensão interna.
O desligamento inverte o padrão de temperatura. O aquecimento e o resfriamento repetidos danificam gradualmente as regiões vulneráveis. Eventualmente, pequenas fissuras podem desenvolver-se e estender-se durante ciclos operacionais adicionais.
A fadiga térmica comumente afeta:
Passagens de entrada de vapor expostas a rápidas mudanças de temperatura.
Transições de seção espessa para fina.
Áreas próximas de suportes rígidos ou pontos de expansão restritos.
Regiões com ciclos repetidos de inicialização e desligamento.
Mudanças freqüentes de carga podem aumentar o número de ciclos térmicos prejudiciais. No entanto, o seu impacto depende dos gradientes reais de temperatura e da geometria do revestimento. Os engenheiros devem examinar os registros históricos de temperatura juntamente com os locais das fissuras. Isto ajuda a identificar se os padrões operacionais contribuíram para os danos.
Altas temperaturas operacionais podem alterar gradualmente as propriedades do material de revestimento. A exposição a longo prazo pode contribuir para danos por fluência e fragilização do material. Estas alterações podem reduzir a resistência à fissuração.
As concentrações de estresse criam outro risco. Furos de parafusos, descontinuidades de fundição e transições geométricas abruptas podem concentrar tensões locais. As rachaduras podem começar nessas regiões antes de se espalharem pelo material circundante.
Reparos anteriores também merecem atenção. A soldagem introduz calor e pode deixar tensões residuais após o resfriamento. Materiais ou procedimentos de preenchimento inadequados podem criar problemas adicionais.
Uma seção reparada pode rachar novamente se a causa original persistir. Os engenheiros devem, portanto, investigar as condições operacionais e o histórico de reparos. Tratar a fissura visível por si só pode não prevenir a recorrência.
Uma inspeção confiável estabelece a localização, as dimensões e a possível extensão das fissuras. Os engenheiros geralmente combinam vários métodos de testes não destrutivos. Cada método fornece informações diferentes sobre o defeito.
A inspeção visual costuma ser o primeiro passo durante uma interrupção planejada. Os inspetores examinam as superfícies acessíveis do revestimento sob condições adequadas de iluminação e superfície.
Atenção especial deve ser dada às entradas de vapor, flanges e reparos anteriores. Os inspetores também devem examinar regiões que apresentem depósitos de vazamento ou descoloração incomum.
Quando há suspeita de fissuras superficiais, métodos adicionais proporcionam uma melhor detecção:
Teste de partículas magnéticas (MT): detecta descontinuidades superficiais e próximas à superfície em materiais ferromagnéticos.
Teste de líquido penetrante (PT): revela defeitos de ruptura de superfície em materiais não porosos adequados.
Teste Visual (VT): Documenta danos visíveis, deformação e condições de superfície acessíveis.
A preparação da superfície é importante antes do teste. Sujeira, revestimentos e depósitos podem ocultar defeitos ou afetar os resultados. Os inspetores devem registrar as posições das fissuras usando pontos de referência fixos. Fotografias e registros de medição ajudam as futuras equipes a comparar as mudanças.
O exame de superfície não pode estabelecer com segurança a profundidade de cada fissura. Os testes ultrassônicos ajudam a avaliar descontinuidades internas e estimar as dimensões dos defeitos. UT usa ondas sonoras para detectar alterações em um material. Técnicas adequadas podem ajudar a determinar a profundidade da fissura e a possível extensão interna.
No entanto, a precisão depende de vários fatores. Formas complexas de revestimento podem restringir o acesso à sonda. Materiais de granulação grossa e orientações irregulares de fissuras também podem afetar os resultados. Os inspetores devem escolher equipamentos, padrões de calibração e procedimentos de digitalização adequados. Técnicas ultrassônicas avançadas podem melhorar a caracterização em certas aplicações. Quando os resultados da inspeção permanecerem incertos, poderá ser necessária uma avaliação adicional. Os engenheiros podem solicitar amostragem de material ou exame especializado durante uma interrupção.
Métodos de inspeção do revestimento da turbina a vapor
Método de inspeção |
Objetivo principal |
Limitação importante |
Teste Visual (VT) |
Identifique rachaduras visíveis, evidências de vazamento e deformação |
Não é possível determinar a profundidade da fissura interna |
Teste de Partículas Magnéticas (MT) |
Detecte defeitos superficiais e próximos à superfície |
Requer materiais ferromagnéticos adequados |
Teste de Líquido Penetrante (PT) |
Revele rachaduras que quebram a superfície |
Não é possível detectar defeitos totalmente internos |
Teste Ultrassônico (UT) |
Estimar dimensões e profundidade de falhas internas |
Os resultados dependem do material, geometria e técnica |
Nenhum método de inspeção é adequado para todos os revestimentos. A combinação de métodos geralmente proporciona aos engenheiros uma avaliação mais completa.
Encontrar uma rachadura não significa automaticamente que a caixa precise ser substituída. Contudo, a operação continuada requer evidências de que a estrutura danificada permanece segura. Os engenheiros devem avaliar a integridade estrutural sob as condições operacionais esperadas. Eles também precisam considerar como a rachadura pode crescer com o tempo.
Uma avaliação adequada começa com a verificação das dimensões da fissura e da geometria do revestimento. Os engenheiros examinam a espessura restante da parede e as cargas operacionais aplicáveis. Eles também analisam as propriedades dos materiais, a exposição à temperatura e os ciclos operacionais anteriores. Esses fatores ajudam a determinar se a trinca pode atingir um tamanho crítico.
A avaliação crítica de engenharia pode usar mecânica de fratura e análise de tensão. Para geometrias complexas, a análise de elementos finitos pode identificar regiões altamente estressadas. Os cálculos de crescimento de fissuras podem então estimar danos futuros sob condições operacionais definidas.
A avaliação deve abordar diversas questões:
O material restante pode suportar a pressão e as cargas térmicas esperadas?
O material do revestimento é afetado por fluência ou fragilização?
As startups repetidas poderiam acelerar a propagação do crack?
As medições de inspeção disponíveis são suficientemente confiáveis?
A condição avaliada satisfaz as margens de segurança exigidas?
Não existe uma profundidade de fissura universalmente aceitável para cada carcaça de turbina. Um defeito considerado administrável em um local pode ser inaceitável em outro lugar.
Os engenheiros geralmente consideram três respostas possíveis após concluir a avaliação. A operação continuada pode ser aceitável quando a integridade estrutural for demonstrada. A avaliação deve levar em conta as condições operacionais esperadas e margens de segurança adequadas.
O monitoramento da condição pode ser apropriado quando um defeito caracterizado permanece dentro dos limites aprovados. Os engenheiros estabelecem intervalos de inspeção com base nas previsões de crescimento de fissuras e nas evidências disponíveis. Podem também introduzir restrições de operação sempre que estas sejam tecnicamente justificadas.
A intervenção imediata torna-se necessária quando a operação segura não pode ser demonstrada. Os exemplos incluem crescimento instável de fissuras, resistência remanescente insuficiente ou danos graves nos limites de pressão.
Antes de aprovar a continuação da operação, os engenheiros devem verificar:
1. Dimensões da fissura e localização exata.
2. Espessura restante da parede e geometria do revestimento.
3. Condição do material e possível degradação.
4. Temperatura, pressão e histórico operacional.
5. Medições anteriores e evidências de crescimento de fissuras.
6. Resultados da avaliação de engenharia e margens de segurança.
7. Requisitos de monitoramento antes da próxima interrupção.
Um plano de monitorização não pode compensar uma integridade estrutural inadequada. Quando as evidências da avaliação são insuficientes, a operação continuada não deve ser considerada segura.
As decisões de reparo e substituição envolvem mais do que o custo inicial do reparo. Os engenheiros devem considerar a viabilidade técnica, a vida útil restante e a confiabilidade futura. A opção selecionada deve restaurar o desempenho estrutural aceitável sob condições operacionais esperadas.
Às vezes, trincas localizadas podem ser removidas por meio de retificação ou usinagem controlada. Esta abordagem requer material sólido suficiente abaixo da região danificada.
Os engenheiros devem verificar se a remoção não compromete a espessura de parede necessária. O defeito também deve ser examinado após a remoção do material. Danos mais profundos podem exigir um reparo de solda qualificado. O procedimento de reparo deve corresponder ao material da carcaça e aos requisitos operacionais.
Vários fatores determinam a adequação do reparo de solda:
Compatibilidade de materiais: Os materiais de enchimento devem ser adequados à carcaça e ao ambiente de serviço.
Remoção de trincas: A região danificada deve ser removida adequadamente antes da soldagem.
Controles de soldagem: Os procedimentos aprovados devem abordar a entrada de calor e a tensão residual.
Tratamento térmico: Pode ser necessário pré-aquecimento ou tratamento térmico pós-soldagem.
Exame final: Testes apropriados devem confirmar que o reparo atende aos requisitos de aceitação.
A soldagem pode restaurar seções danificadas quando projetada e executada adequadamente. No entanto, também pode introduzir novas tensões térmicas. A zona afetada pelo calor pode desenvolver diferentes propriedades de material. Procedimentos incorretos podem, portanto, aumentar o risco de fissuras futuras.
Os reparos devem seguir procedimentos de engenharia qualificados e requisitos técnicos aplicáveis. O simples preenchimento de uma fissura visível não estabelece integridade estrutural.
Alguns defeitos da carcaça não podem ser reparados de forma confiável. Fissuras extensas, distorções graves ou degradação avançada do material podem tornar necessária a substituição. Reparos repetidos sem sucesso também podem indicar problemas estruturais mais profundos. O projeto original ou as condições operacionais podem continuar gerando tensões excessivas.
A substituição merece consideração especial quando:
As rachaduras se estendem através de seções críticas que suportam pressão.
Múltiplas fissuras afetam as principais regiões estruturais.
A deterioração do material limita o benefício esperado da soldagem.
Os reparos anteriores falharam repetidamente.
A geometria do revestimento necessária não pode ser restaurada de forma confiável.
Os custos de reparação aproximam-se dos custos de substituição sem uma vida útil comparável.
A escolha final deve comparar a vida útil esperada e o custo total do projeto. Os engenheiros também devem considerar a duração da interrupção e os requisitos de instalação. Os componentes de substituição requerem uma verificação cuidadosa das dimensões e dos materiais. As juntas da carcaça, as superfícies de vedação e as folgas rotor-estator devem atender às especificações aprovadas.

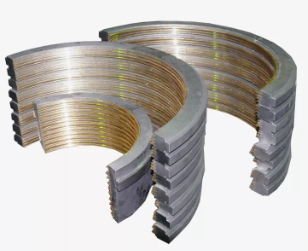

Na TOTEM fabricamos sob medida Peças de turbina a vapor , incluindo componentes de revestimento de alta pressão, pressão intermediária e baixa pressão. Também fornecemos usinagem baseada em desenho para projetos que exigem materiais e dimensões específicas. No entanto, uma carcaça de substituição ainda requer verificações de compatibilidade de engenharia. Seu projeto deve atender aos requisitos de pressão e às interfaces mecânicas da turbina.
Um reparo bem-sucedido deve abordar tanto a rachadura quanto sua causa. Caso contrário, as mesmas tensões operacionais poderão produzir outra falha. A confiabilidade a longo prazo depende da verificação de reparos e de um melhor controle operacional.
O exame pós-reparo confirma se o trabalho concluído atende aos requisitos de aceitação. Os engenheiros devem selecionar métodos de inspeção apropriados ao material e à geometria do reparo.
Os testes de superfície podem revelar fissuras remanescentes ou descontinuidades de soldagem. A inspeção volumétrica pode ser necessária quando defeitos mais profundos são possíveis.
As verificações dimensionais também são importantes. Retificação, soldagem e tratamento térmico podem afetar a geometria do revestimento. Os engenheiros devem verificar as superfícies dos flanges, as interfaces de vedação e as folgas internas críticas.
Antes de reiniciar, a equipe de manutenção deverá confirmar:
Os exames não destrutivos necessários foram concluídos.
As dimensões de reparo atendem às especificações aprovadas.
Registros de materiais e soldagem estão disponíveis.
Os requisitos de tratamento térmico foram satisfeitos.
As verificações de comissionamento aplicáveis foram concluídas.
Esses registros apoiam futuras avaliações de manutenção e engenharia. Eles também estabelecem uma referência para inspeções posteriores.
As práticas operacionais podem influenciar fortemente o desenvolvimento futuro de fissuras. Mudanças rápidas de temperatura podem recriar as tensões responsáveis por danos anteriores. As plantas devem revisar os procedimentos de inicialização e desligamento após identificarem fadiga térmica. O aquecimento e o resfriamento controlados podem ajudar a reduzir diferenças excessivas de temperatura.
As equipes de manutenção também devem examinar as tendências de temperatura e pressão do vapor. Mudanças inesperadas podem revelar condições que contribuem para ciclos térmicos prejudiciais. Quando fissuras aparecem repetidamente na mesma área, é necessária uma investigação mais aprofundada. Os engenheiros devem examinar a geometria local, a condição do material e o histórico operacional.
Os registros de inspeção podem revelar alterações que as observações de rotina não percebem. A comparação das dimensões medidas das fissuras ajuda a identificar se a deterioração está acelerando.
As trincas na carcaça da turbina a vapor exigem uma avaliação cuidadosa da severidade da trinca, da condição do material e do histórico operacional. Resultados confiáveis de inspeção ajudam os engenheiros a determinar a resposta mais segura. A operação contínua requer uma avaliação estrutural qualificada. Os reparos são adequados quando a integridade estrutural pode ser restaurada, enquanto danos graves podem exigir substituição. Identificar a causa raiz também ajuda a evitar rachaduras recorrentes e paralisações inesperadas. fornece peças personalizadas para turbinas a vapor, incluindo componentes de revestimento usinados com precisão. Nossas capacidades de fabricação atendem a requisitos dimensionais e de materiais específicos, ajudando os clientes a obter operação confiável de turbinas e manutenção eficiente de equipamentos.
R: Os engenheiros inspecionam as peças da turbina a vapor usando exame visual, teste de partículas magnéticas e teste de líquido penetrante. Os testes ultrassônicos ajudam a estimar a profundidade das fissuras e a identificar defeitos internos que requerem avaliação adicional.
R: Algumas peças da turbina a vapor podem permanecer operacionais após uma avaliação qualificada de integridade estrutural. Os engenheiros devem avaliar as dimensões das fissuras, a condição do material, as tensões operacionais e o crescimento potencial das fissuras antes da aprovação.
R: Sim, rachaduras localizadas podem ser reparadas por meio de retificação controlada, usinagem ou soldagem qualificada. A adequação do reparo depende da gravidade da fissura, da espessura restante da parede, da condição do material e dos requisitos estruturais.
R: O reparo de peças de turbinas a vapor pode reduzir os custos iniciais e o tempo de inatividade. No entanto, fissuras extensas, falhas repetidas ou degradação grave do material podem tornar a substituição mais económica durante a vida útil restante do equipamento.
R: Procedimentos de inicialização controlados, inspeções regulares e gerenciamento adequado de temperatura ajudam a reduzir a fadiga térmica recorrente. Os engenheiros também devem investigar os mecanismos subjacentes aos danos e verificar a qualidade do reparo antes de reiniciar o equipamento.
