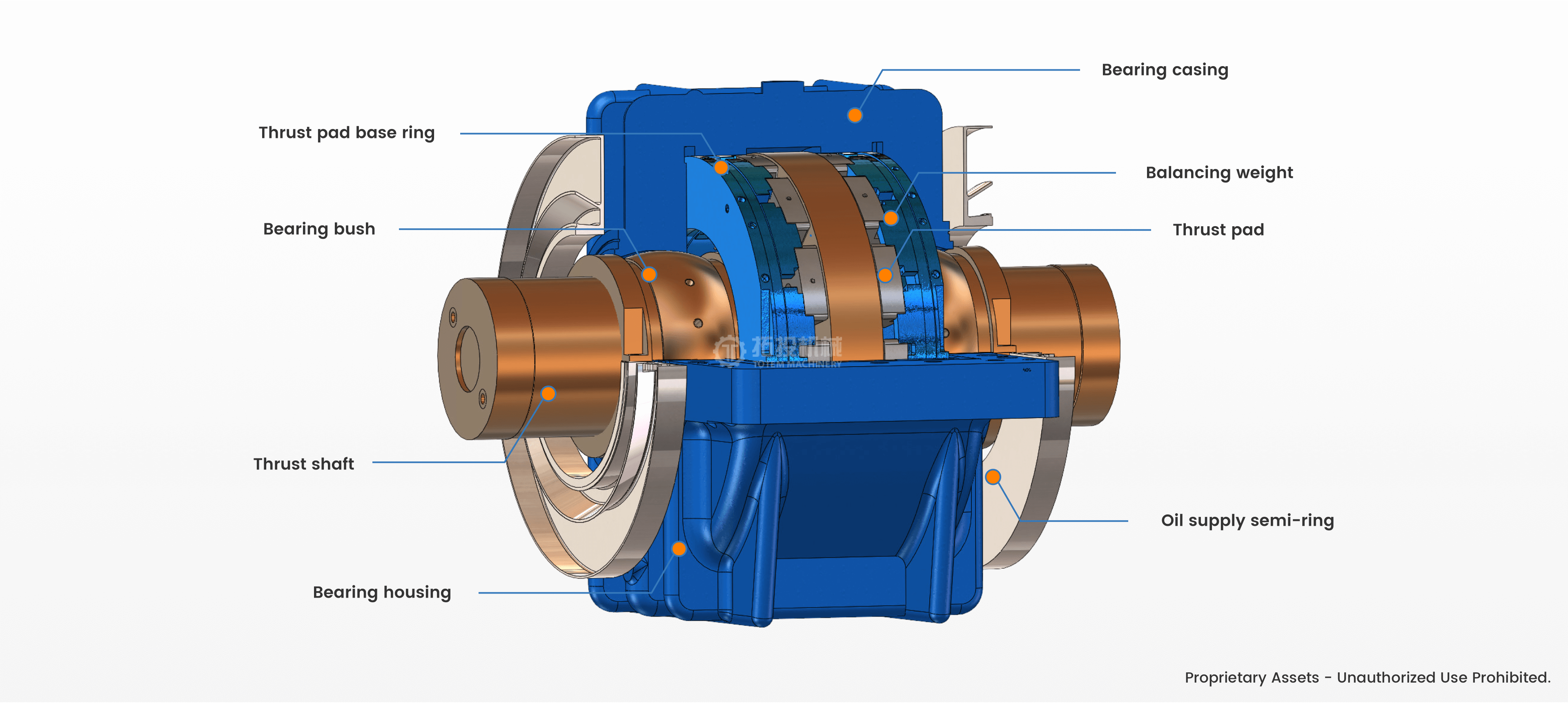

Der dynamische Ausgleichsblock aus 38CrNi3MoV für Kippsegmentlager ist eine zentrale Präzisionskomponente, die zur Optimierung der Lastverteilung und des strukturellen Gleichgewichts für Hochleistungs-Kippsegment-Axiallagersysteme entwickelt wurde. Diese auch als Hochleistungs- Ausgleichsgewicht für Axiallager bekannte Komponente wird neben Druckstücken auf der Basis des Lagerstützrings installiert und dient als entscheidende Lösung zum Ausgleich ungleichmäßiger Kräfte und lokaler Massenabweichungen bei der axialen Lastübertragung. Es wurde für einen langfristig stabilen Betrieb unter extremen Arbeitsbedingungen entwickelt und ist ein unverzichtbarer Bestandteil, um die Zuverlässigkeit von Schubsystemen für rotierende Hochgeschwindigkeitsgeräte sicherzustellen.
Der 38CrNi3MoV-Ausgleichsblock für Kippsegment-Axiallager korrigiert den Spannungszustand von Drucksegmentbaugruppen und eliminiert so lokale Lastkonzentrationen während der Axialschubübertragung. Dadurch wird eine gleichmäßige Kraft über alle Druckstücke hinweg gewährleistet, wodurch der Passungszustand und die Stabilität des Schmierölfilms zwischen Kissen und Druckwelle deutlich verbessert werden.
Durch die Feinabstimmung des inneren Gleichgewichts des Lagersystems unterdrückt dieser dynamische Ausgleichsblock für Axiallager effektiv Betriebsvibrationen und reduziert ungleichmäßigen Verschleiß von Lagerkomponenten, wodurch die Lebensdauer der gesamten Axiallagerbaugruppe verlängert und ungeplante Ausfallzeiten für Industrieanlagen minimiert werden.
Die Komponente behält eine außergewöhnliche strukturelle Stabilität unter dauerhaft hoher Belastung, hoher Geschwindigkeit und wechselnden Arbeitsbedingungen bei und erfüllt die strengen Anforderungen kritischer rotierender Industrieanlagen.
Parameter |
Standardwert |
Kernmaterial |
38CrNi3MoV-legierter Stahl |
Härtebereich |
280-320 HB |
Maßtoleranz |
±0,005 mm |
Kritische Oberflächenebenheit |
≤0,002 mm/100×100 mm |
Oberflächenrauheit |
Ra ≤0,8 μm |
Anwendbarer Temperaturbereich |
-40℃ bis 350℃ |
Anpassungsumfang |
Vollständige Anpassung gemäß Kundenzeichnungen und technischen Anforderungen |
Dieser hochpräzise dynamische Ausgleichsblock ist weithin für Drucklagervorrichtungen in kritischen Industriebereichen geeignet, darunter Schiffsantriebssysteme, industrielle Dampfturbinen, Wasserturbinen, Stromerzeugungsanlagen und große rotierende Maschinen. Es ist speziell für raue Betriebsumgebungen wie hohe Luftfeuchtigkeit, hohe Temperaturen und langfristigen Dauerbetrieb optimiert und bietet zuverlässige Leistung für Hersteller von Schwermaschinen und Industriebetreibern.

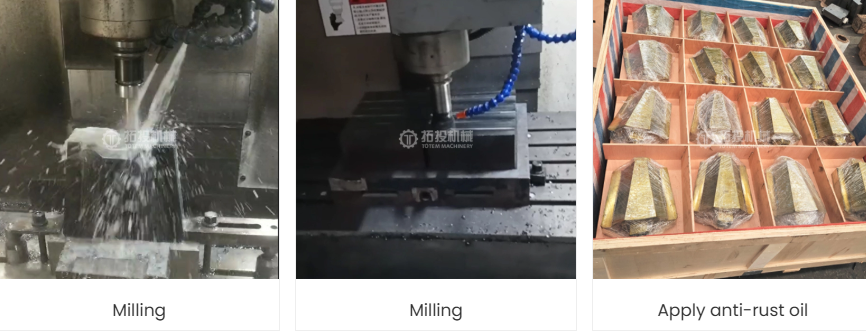

Für diesen Ausgleichsblock wählen wir den hochfesten legierten Premium-Stahl 38CrNi3MoV , der eine hervorragende Zugfestigkeit, Schlagzähigkeit und Ermüdungsbeständigkeit bietet und Standard-Kohlenstoffstahlmaterialien für den langfristigen Schwerlastbetrieb weit übertrifft. Der Herstellungsprozess nutzt die 5-Achsen-CNC-Frästechnologie zur Präzisionsbearbeitung aller Kraftlager- und Montagebezugsflächen und gewährleistet so die strikte Einhaltung der Maßhaltigkeits- und Ebenheitsanforderungen. Nach der Bearbeitung wird das Bauteil einer Ultraschallreinigung und einer gleichmäßigen Rostschutzölbeschichtung unterzogen, um Oxidation und Korrosion während Transport und Lagerung zu verhindern.
Wir bieten vollständig kundenspezifische Bearbeitungsdienstleistungen für den 38CrNi3MoV-Ausgleichsblock auf der Grundlage der vom Kunden bereitgestellten Zeichnungen der Drucklagerstruktur, der Anordnung der Druckblöcke und der technischen Parameter und stellen so eine perfekte Passform mit passenden Druckblöcken und Stützringbasen sicher. Über die Einzelkomponentenfertigung hinaus bieten wir umfassende systemunterstützende Lösungen an, darunter passende Druckstücke, Druckstück-Basisringe, Druckwellen, Lagerbuchsen aus Weißmetall, Lagergehäuse und Ölversorgungs-Halbringe, die alle nach einheitlichen Bearbeitungsstandards für optimale Kompatibilität hergestellt werden.

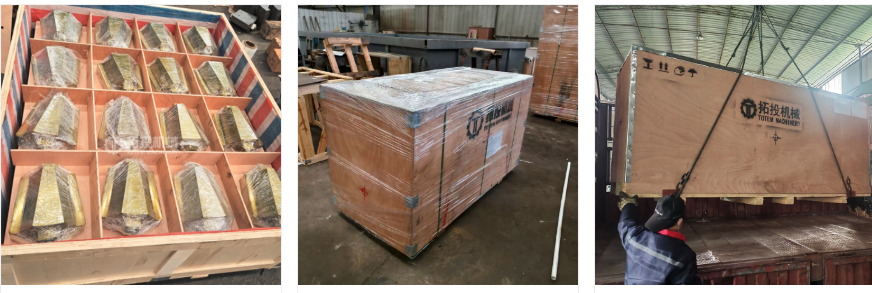

Wir verwenden eine dreischichtige Verpackungslösung in Exportqualität, um Komponenten während des weltweiten Transports zu schützen:
1) Innenschicht: Kritische Oberflächen werden mit Rostschutzöl beschichtet und mit VCI-Korrosionsschutzpapier umwickelt, um Feuchtigkeit zu isolieren;
2) Pufferschicht: Zur Stoßdämpfung und Fixierung werden Perlenbaumwolle und maßgeschneiderte Positionierungsblöcke verwendet.
3) Außenschicht: Verstärkte Exportholzkiste, geeignet für den See-, Land- und Lufttransport, mit anpassbaren Handhabungsmarkierungen nach Bedarf.
Als professioneller Hersteller von Präzisionslagerkomponenten für Industriekunden kombiniert TOTEM MACHINERY fortschrittliche CNC-Bearbeitungsfähigkeiten, strenge Qualitätskontrolle im gesamten Prozess und systematische Konstruktionskompetenz. Wir bieten nicht nur die Bearbeitung einzelner Komponenten nach Zeichnung an, sondern liefern auch vollständige Lager- und Schmiersystemlösungen, die mit reaktionsschnellem technischem Support und flexiblen Anpassungsdiensten zur Erfüllung Ihrer projektspezifischen Anforderungen dazu beitragen, dass Ihre Geräte einen sicheren, stabilen und langfristigen Betrieb gewährleisten.
