Pagbabalanse ng Paglamig at Paghahagis: Disenyo ng Water Cavity sa 17-4PH Stainless Compressor Cylinders

I. Pagpili ng Materyal: Mga Kinakailangan sa Pagpapatakbo at Mga Katangian ng Materyal

Ang karaniwang tatlong-layer na water jacket na istraktura ng isang cylinder block ay binubuo ng, mula sa loob palabas, ang cylinder na panloob na pader, isang Annular Water Jacket, at isang air chamber. Bagama't maaaring matugunan ng cast iron ang mga kinakailangan sa produksyon para sa mga naturang cylinder blocks, hindi makakapagbigay ang cast iron ng sapat na resistensya sa kaagnasan sa mga napaka-corrosive na kapaligiran na may mataas na nilalaman ng sulfur at mataas na kahalumigmigan, na ginagawang mandatory ang hindi kinakalawang na asero.

Gayunpaman, ang maginoo na austenitic na hindi kinakalawang na asero (tulad ng 304/316) ay medyo mababa ang tigas at hindi matugunan ang teknikal na kinakailangan ng customer na HRC 30-34. Sa ilalim ng mga kundisyong ito sa pagpapatakbo, pinagsasama ng 17-4PH martensitic precipitation-hardening na hindi kinakalawang na asero ang resistensya ng kaagnasan sa lakas ng makina, na ginagawa itong angkop na materyal para sa bahaging ito.



II. Mga Hamon sa Casting: Mga Pagkakaiba sa Proseso sa pagitan ng Cast Iron at Stainless Steel

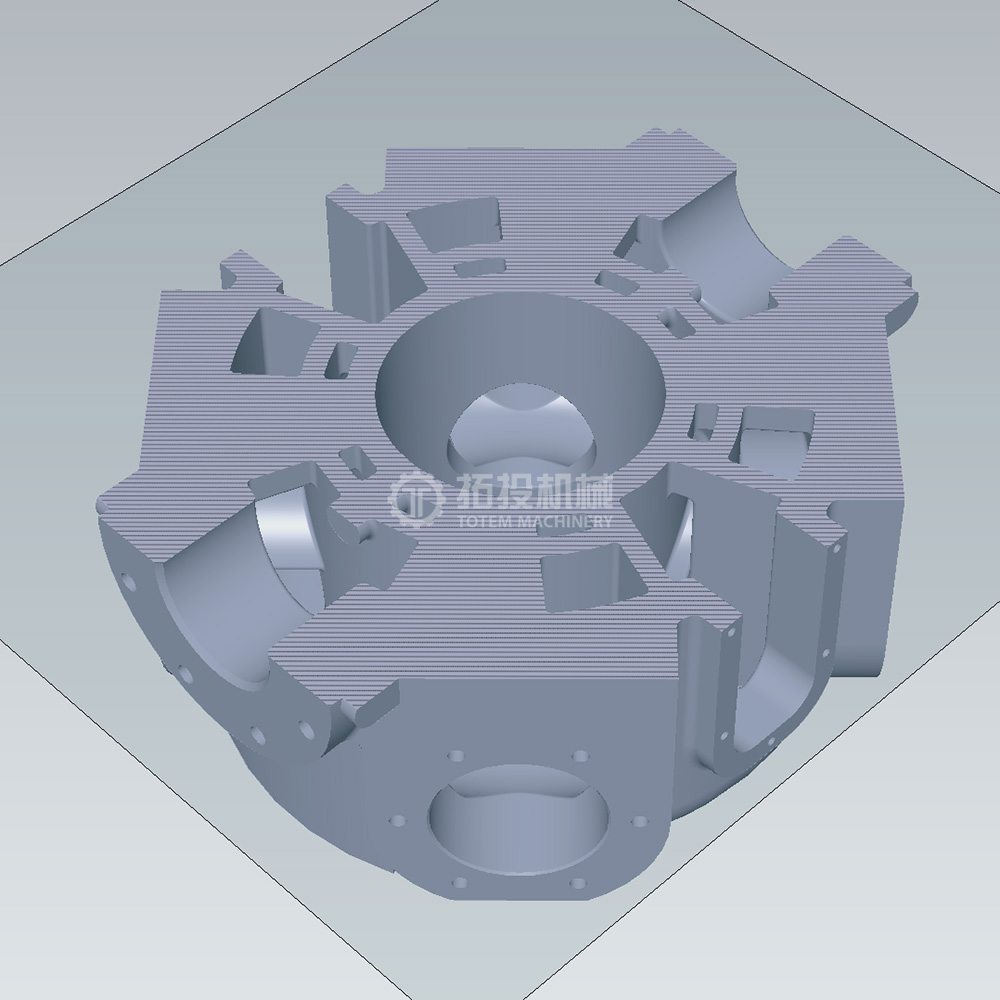

Ang istraktura ng tatlong silid ay isang tipikal na tradisyonal na disenyo ng bloke ng cast iron cylinder. Kapag inilapat ang orihinal na idinisenyong 'three-layer water jacket structure' sa hindi kinakalawang na asero, ang proseso ng paghahagis ay nahaharap sa malalaking hadlang. Ang hindi kinakalawang na asero na likido ay malapot at may mahinang pagkalikido. Ang tatlong-layer na istraktura ng panloob na lukab ay isang kumplikadong pagsasaayos na may maraming nakapaloob na mga cavity, maraming thermal joint, at maraming magkasanib na mga buhangin. Kapag naghahagis gamit ang hindi kinakalawang na asero, mahirap para sa tunaw na bakal na dumaloy at makamit ang isang saradong loop sa panloob na lukab. Kasabay nito, ang mga kumplikadong nakapaloob na mga cavity ay ginagawang imposibleng pangasiwaan ang gas venting sa panahon ng proseso ng paghahagis at pag-alis ng buhangin sa mga huling yugto.

• Panganib sa Sand Core Sintering: Ang temperatura ng pagbubuhos para sa ductile iron ay humigit-kumulang 1300 °C, habang para sa hindi kinakalawang na asero ito ay kasing taas ng 1600 °C. Sa mataas na temperatura, ang water-cooled na cavity sand core ay sumisipsip ng malaking halaga ng init. Dahil sa sobrang maliit na volume ng water-cooled na lukab sa tatlong-layer na istraktura, ang sand core ay madaling kapitan ng sintering. Bina-block nito ang cavity na pinalamig ng tubig, ginagawang imposible ang kasunod na pag-alis ng buhangin, at direktang nagreresulta sa pagkabigo sa paghahagis. Kahit na may mga bakas ng amag na buhangin ay nananatili sa loob, pagkatapos na maisagawa ang kagamitan, ito ay magpapalipat-lipat kasama ng tubig na nagpapalamig, na magdudulot ng pagkasira sa mga pump seal o pagharang sa mga heat exchanger.

• Thermal Joints at Shrinkage Cavity Defects: Ang volumetric shrinkage ng stainless steel ay kasing taas ng 10%–14%, mas malaki kaysa sa ductile iron, at kulang ito sa self-feeding na kakayahan sa pamamagitan ng graphite expansion sa panahon ng solidification na taglay ng cast iron. Ang three-chamber cylinder block ay may maraming nakahiwalay na thermal joints, na nangangailangan ng maraming risers at mahigpit na kontrol ng directional solidification. Gayunpaman, ang maramihang mga silid ay nakakasagabal sa isa't isa, na nagiging sanhi ng kahirapan ng disenyo ng proseso na tumaas nang husto. Ang shrinkage porosity ay naging isang high-frequency na depekto, at dahil ang compressor cylinder block ay isang pressure-bearing component, ang anumang internal shrinkage porosity ay humahantong sa agarang pagtanggi.

• Isyu sa Chromium Oxide Film:  Isang tuluy-tuloy, mataas na antas ng pagkatunaw, at napakatibay na Cr₂O₃ oxide film na nabubuo sa ibabaw ng tinunaw na bakal. Sa mga junction ng maramihang mga kamara at maraming ingates, ang oxide film sa daloy ng harapan ng metal ay madaling nakulong sa loob ng casting, na bumubuo ng mga oxide inclusions at laminations. Ang ganitong mga depekto ay napakahirap tuklasin sa pamamagitan ng hindi mapanirang pagsubok.

• High-Temperature Thermal Stress at Crack Sensitivity: Ang linear shrinkage ng stainless steel ay 1.8%–2.5%. Sa panahon ng paglamig, ang hindi pantay na kapal ng pader ng maraming silid ay madaling humahantong sa mainit na pagkapunit at pagpapapangit, na ginagawang lubhang mahirap na tiyakin ang dimensional na kadena ng tatlong silid.

 III. Solusyon sa Pamantayan sa Industriya: Ang Kompromiso ng Dalawang Layer na Istraktura

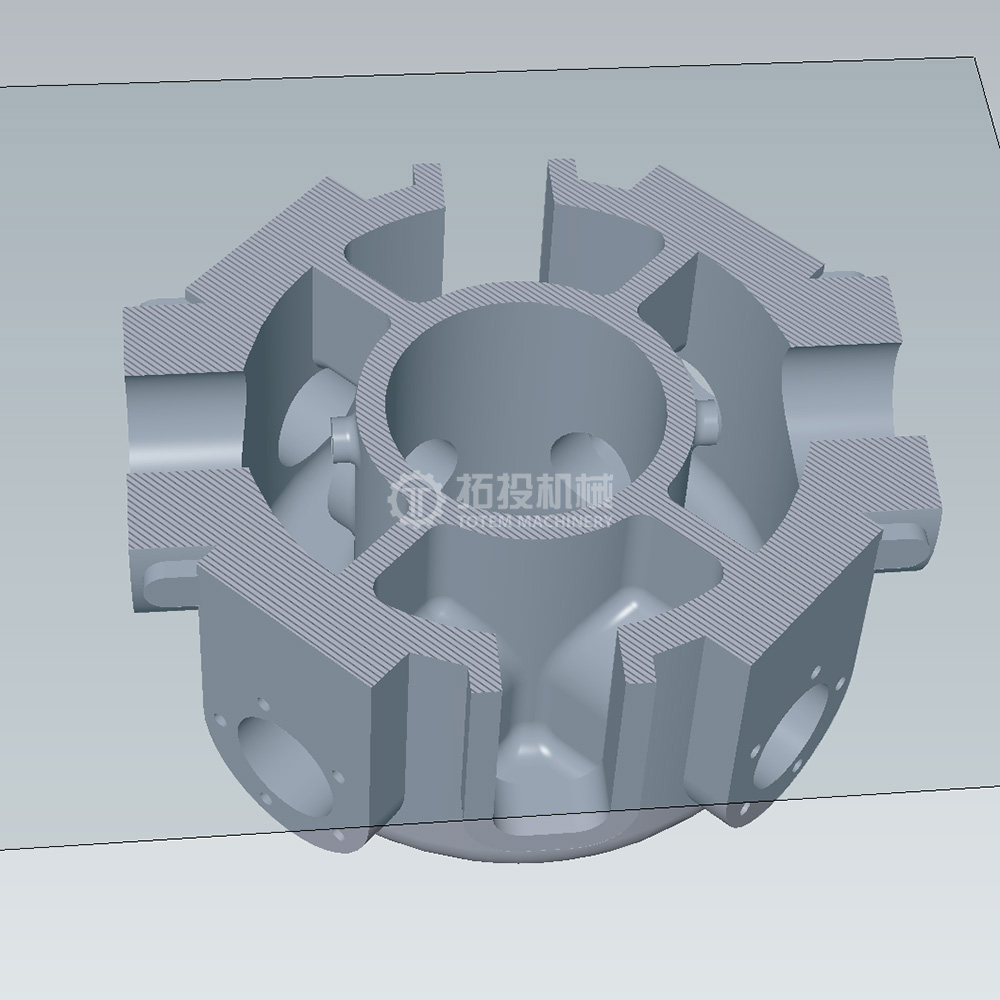

Nahaharap sa nabanggit na mga hamon sa paghahagis ng hindi kinakalawang na asero, ang karaniwang ginagamit na solusyon sa industriya ay baguhin ang orihinal 'three-layer structure' sa isang 'two-layer structure' , na binubuo ng, mula sa loob palabas, ang cylinder inner wall, isang intermittent water-cooled chamber, at isang air chamber.

Ang dalawang-layer na istraktura ay binabawasan ang bilang ng mga thermal joints sa paghahagis, na ginagawang mas madali ang pagkuha ng mga casting na may siksik na microstructure; pinatataas nito ang dami ng water-cooled cavity sand core, pag-iwas sa sand core sintering; at binabawasan nito ang bilang ng mga amag ng buhangin, na pinapadali ang kasunod na pag-alis ng buhangin at paglilinis ng paghahagis.

Gayunpaman, habang ang orihinal na istraktura ng tatlong silid ay nagtatampok ng annular water jacket, ang two-chamber structure ay binubuo ng dalawang independiyenteng mga cavity ng tubig. Pinipigilan nito ang pagbuo ng isang kumpletong loop ng sirkulasyon ng tubig upang epektibong alisin ang init na nabuo ng silid ng hangin, sa gayon ay sinasakripisyo ang kapasidad ng paglamig habang natutugunan ang mga kinakailangan sa pagpapatakbo at lakas ng istruktura.

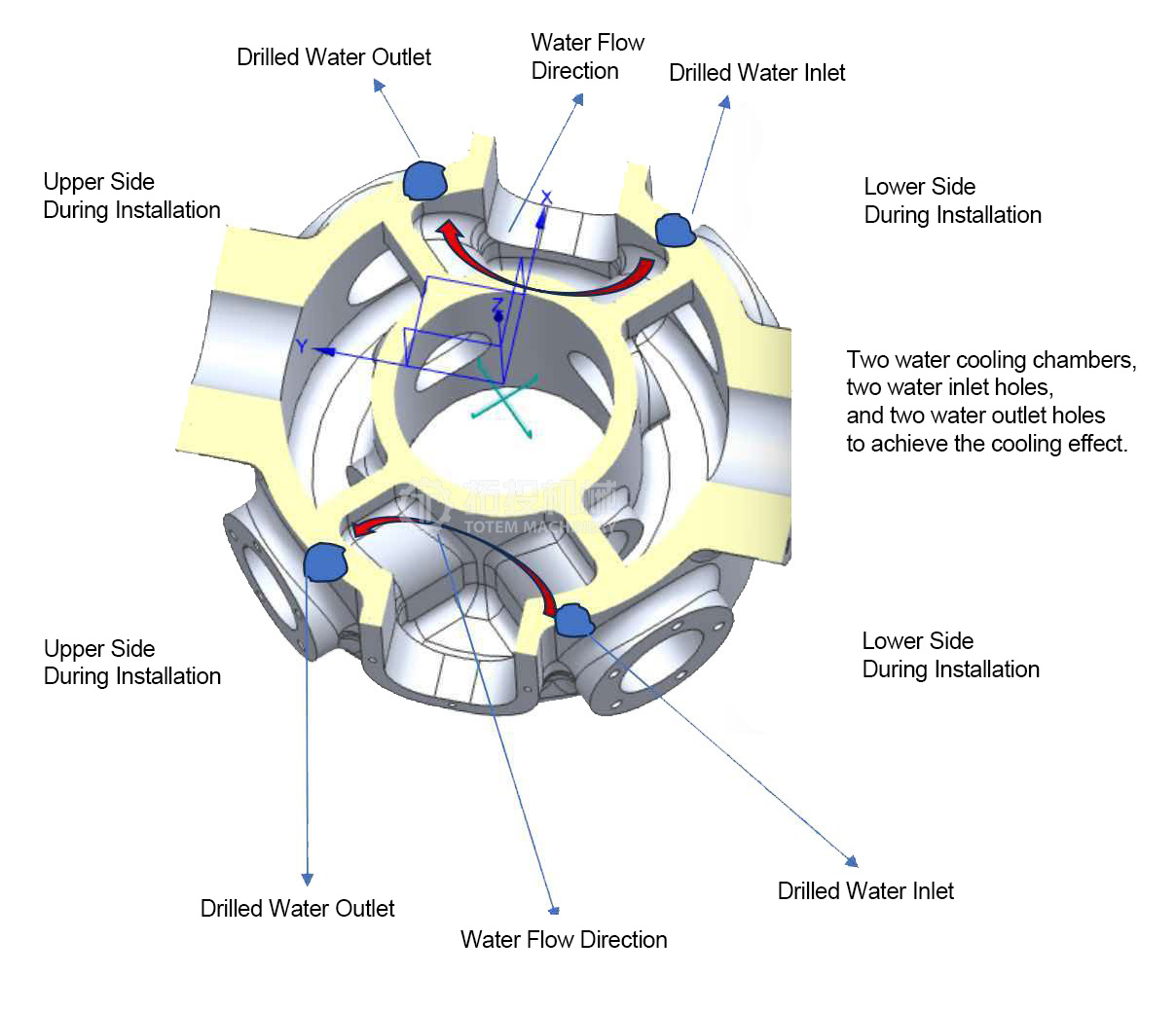

Ang dalawang-layer na istraktura ng daloy ng tubig

IV. Engineering Practice ng TOTEM: Pagpapanatili ng Water Jacket Cooling Efficiency

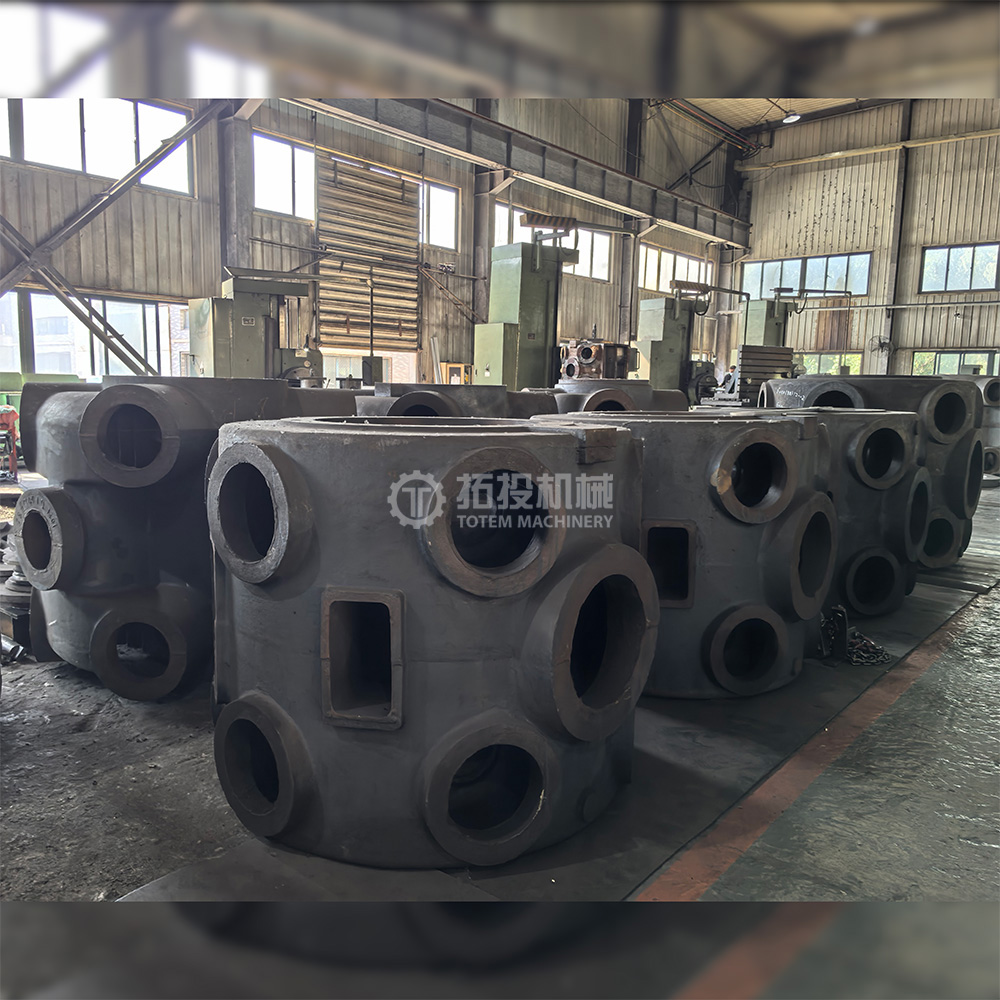

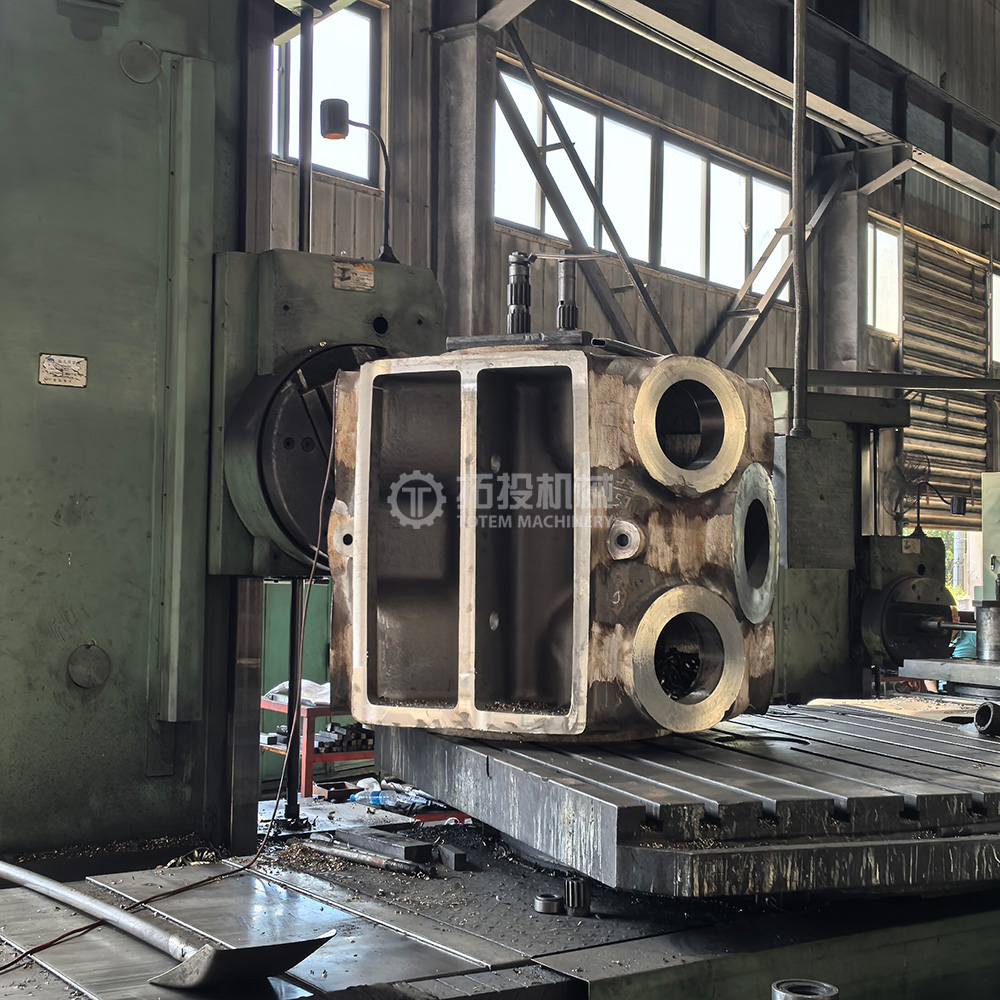

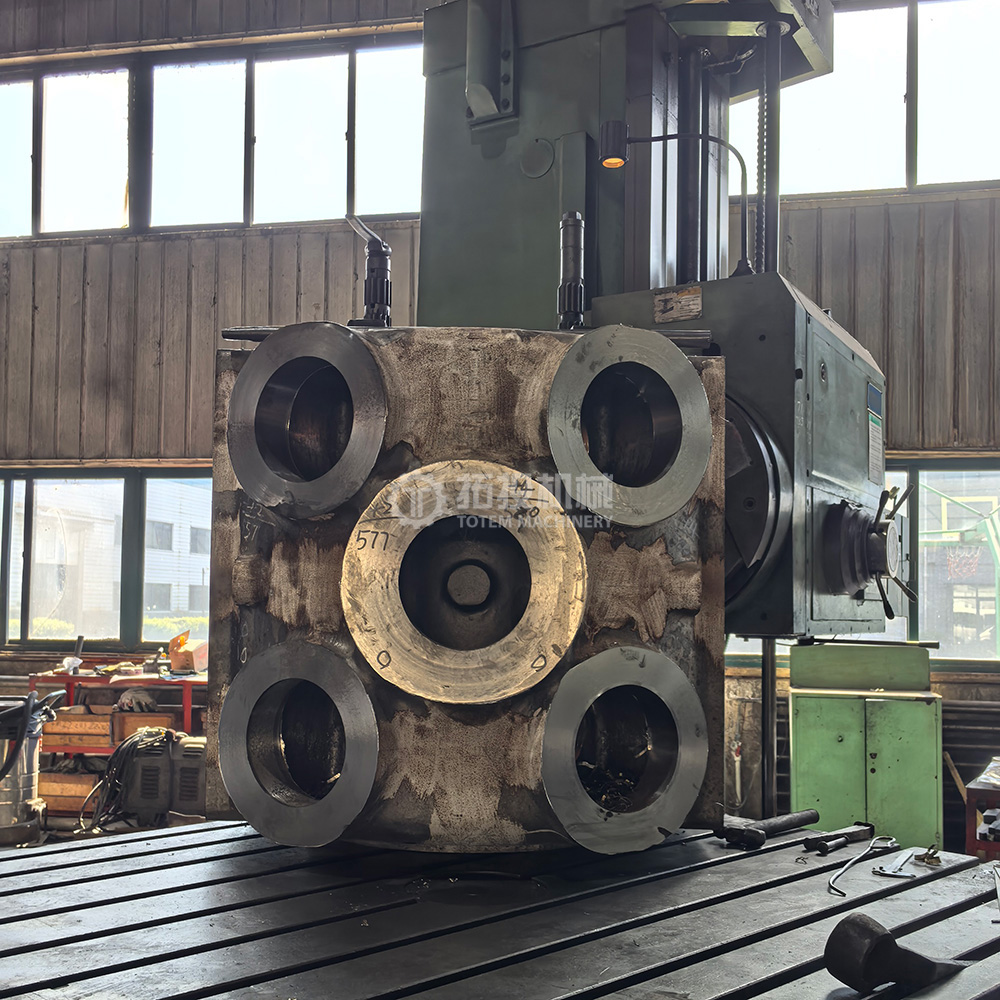

Sa gitna ng kasanayan sa buong industriya ng pagkompromiso sa pagiging posible ng paghahagis sa pamamagitan ng pagbabawas ng pagiging kumplikado ng istruktura, pinili ng TOTEM team na huwag isakripisyo ang cooling efficiency ng cylinder block. Sa saligan ng pagtiyak na ang 17-4PH na materyal ay nakakatugon sa HRC 30-34 hardness at corrosion resistance na mga kinakailangan, nagsagawa kami ng malalim na proseso ng pagbabago at naka-customize na disenyo para sa 550 mm diameter na reciprocating compressor na maliit na cylinder block.

Sa pamamagitan ng isang partikular na structural layout, nakamit namin ang epektibong komunikasyon sa pagitan ng mga cavity ng tubig nang walang makabuluhang pagtaas ng thermal joints at kahirapan sa pag-alis ng buhangin sa panahon ng paghahagis. Nakamit ng solusyong ito ang mga sumusunod na layunin sa engineering:

• Restored Circulating Cooling: Pagsira sa limitasyon ng mga independiyenteng cavity ng tubig sa tradisyunal na two-layer structure, ibinabalik nito ang circulation path ng cooling water, na epektibong niresolba ang isyu ng heat accumulation sa air chamber.

• Balanseng Pagiging Feasibility: Ang mga espesyal na pag-iingat ay ginawa sa mga istrukturang lugar na madaling kapitan ng mga depekto sa mga materyales na hindi kinakalawang na asero, pagtagumpayan ang sand core sintering at mga hamon sa pagtanggal ng buhangin na dulot ng mga kumplikadong inner cavity, at tinitiyak ang panloob na density ng casting.

• Natutugunan ang Mga Demanding na Kondisyon sa Operating: Habang natutugunan ang HRC 30-34 hardness at corrosion resistance na kinakailangan ng 17-4PH na materyal, pinapahusay nito ang thermal management capability ng cylinder block sa ilalim ng pangmatagalang tuluy-tuloy na operasyon.

Nagbigay kami ng posibleng teknikal na landas para sa paggawa ng mga stainless steel na cylinder block na may mga kumplikadong istruktura sa ilalim ng magkatulad na napaka-corrosive na mga kondisyon, pagbabalanse ng mga katangian ng materyal, mga proseso ng paghahagis, at pagpapalamig ng pagganap.



Kung nahaharap ka rin sa mga hamon sa disenyo o paggawa ng compressor cylinder blocks sa ilalim ng mataas na kinakaing unti-unti na mga kondisyon, o kung interesado ka sa kumplikadong structure casting ng 17-4PH stainless steel, mangyaring huwag mag-atubiling makipag-ugnayan sa amin. Inaasahan ng pangkat ng TOTEM na makipag-usap sa iyo nang detalyado at magbigay ng mga pasadyang teknikal na solusyon!

Mula sa mga pag-upgrade ng materyal hanggang sa pag-optimize ng istruktura, ang TOTEM ay patuloy na nakatuon sa pagbibigay sa mga customer ng global compressor ng mas maaasahan at matibay na mga pangunahing bahagi.
