يقوم الضاغط الترددي بتحويل الدوران الميكانيكي إلى حركة مكبس خطية متكررة لضغط الغاز داخل الأسطوانة. إذا كنت تحاول فهم كيفية عمل الضاغط الترددي ، فإن المفتاح هو اتباع عمليتين في نفس الوقت: نقل القوة الميكانيكية من خلال العمود المرفقي وآلية التوصيل، والتغير في حجم الغاز والضغط داخل الأسطوانة. ولكل مكون دور محدد، لكن الضاغط يعمل بفعالية فقط عندما يعمل النظام الميكانيكي ونظام تدفق الغاز بالكامل كوحدة واحدة منسقة.
على عكس الضواغط الديناميكية التي تعمل على تسريع الغاز بشكل مستمر، فإن الضاغط الترددي عبارة عن آلة ذات إزاحة إيجابية. يدخل حجم محدد من الغاز إلى الأسطوانة، ويصبح محصورًا، ويتم ضغطه عندما يقلل المكبس المساحة المتاحة. مبدأ التشغيل هذا يجعل الضواغط الترددية مناسبة بشكل خاص للتطبيقات التي تتطلب توصيل الغاز بشكل متحكم فيه وضغوط تفريغ عالية نسبيًا.
أ الضاغط الترددي هو ضاغط ذو إزاحة موجبة يستخدم مكبسًا يتحرك ذهابًا وإيابًا داخل الأسطوانة لزيادة ضغط الغاز. أثناء شوط الشفط، يزداد حجم الأسطوانة ويدخل الغاز عبر صمام الشفط . أثناء شوط الضغط، يقوم المكبس بتقليل حجم الأسطوانة حتى يصبح الضغط الداخلي مرتفعًا بما يكفي لفتح صمام التفريغ.
إن فهم كيفية عمل الضاغط الترددي يبدأ بالعلاقة بين الضغط والحجم داخل الأسطوانة. ومع انخفاض حجم الغاز المحصور، يرتفع ضغط الغاز. ترتفع درجة الحرارة عادةً أثناء الضغط أيضًا، ولهذا السبب يصبح التبريد ذا أهمية متزايدة في أنظمة الضغط العالي والضواغط متعددة المراحل.
قد تستخدم الضواغط الترددية الصناعية أسطوانات أحادية الفعل أو مزدوجة الفعل، وقد يحدث الضغط في مرحلة واحدة أو عبر عدة مراحل. يمكن أن تختلف مخططاتها بشكل كبير، لكن تسلسل التشغيل الأساسي يظل كما هو: إدخال الغاز، وتقليل حجمه، وزيادة ضغطه، وتصريفه إلى النظام النهائي.
ويستند مبدأ العمل على الإزاحة الإيجابية . بدلاً من إنتاج الضغط بشكل رئيسي من خلال سرعة الغاز، تقوم الآلة بتغيير حجم غرفة الضغط المغلقة فعليًا. يُنشئ المكبس هذا الحجم المتغير أثناء انتقاله بين طرفي الأسطوانة.
عندما يسأل الناس كيف يعمل الضاغط الترددي ، غالبًا ما يركزون فقط على المكبس. في الواقع، لا يمكن للمكبس أن يخلق ضغطًا يمكن التحكم فيه بدون العمود المرفقي، وقضيب التوصيل، والرأس المتقاطع أو ترتيب توجيه المكبس، وقضيب المكبس، والأسطوانة، وصمامات الشفط والتفريغ الأوتوماتيكية. يجب أن يظل التحكم في الحركة الميكانيكية وتدفق الغاز متزامنين على الرغم من أن الصمامات يتم تشغيلها بشكل عام من خلال اختلافات الضغط بدلاً من مجموعة الصمامات ذات التوقيت الميكانيكي.
في بداية دورة الضغط، تحتوي الأسطوانة على الغاز عند ظروف الشفط تقريبًا. ومع تحرك المكبس نحو رأس الأسطوانة، تصبح المساحة المتوفرة أصغر تدريجيًا. وبالتالي يتم ضغط الغاز، مما يؤدي إلى ارتفاع الضغط ودرجة الحرارة حتى يتجاوز ضغط الأسطوانة الضغط المؤثر على جانب التفريغ.
تشرح هذه العلاقة الفيزياء الأساسية وراء كيفية عمل الضاغط الترددي . لا يقوم المكبس 'بخلق الضغط' بشكل مباشر كإجراء معزول؛ بدلاً من ذلك، فهو يقلل من الحجم المتاح للغاز المحصور. يتطور الضغط بسبب دفع الغاز إلى مساحة أصغر بينما تمنع الأسطوانة والصمامات الهروب غير المنضبط.
في الضواغط الفعلية، تكون العملية أكثر تعقيدًا من العلاقة المثالية بين الضغط والحجم لأن نقل الحرارة، وفقدان الصمامات، وتسرب الغاز، وحجم الخلوص، والاحتكاك، وخصائص الغاز كلها تؤثر على الأداء. بالنسبة لمحتوى تحسين محركات البحث الذي يستهدف المشترين الفنيين أو موظفي الصيانة، تكون هذه العوامل أكثر فائدة من مجرد الإشارة إلى أن المكبس 'يدفع الغاز'.
يتم تشغيل معظم الضواغط الترددية بواسطة محرك أو محرك رئيسي آخر يوفر عزم الدوران. يستقبل العمود المرفقي هذا الإدخال الدوراني وينقله عبر قضيب التوصيل. تقوم هندسة الكرنك بعد ذلك بتحويل الحركة الدورانية إلى الحركة الترددية الخطية التي يتطلبها المكبس.
في الآلات الأكبر حجمًا ذات الرأس المتصالب، يعمل قضيب التوصيل على الرأس المتقاطع بدلاً من مباشرة على المكبس. ينتقل الرأس المتقاطع على طول الأدلة وينقل القوة من خلال قضيب المكبس، مما يساعد في الحفاظ على الحركة المحورية الخاضعة للتحكم. يقلل هذا الترتيب من التحميل الجانبي الذي قد يعمل بشكل مباشر على أسطح المكبس والأسطوانة.
يعد هذا التحويل الميكانيكي أمرًا أساسيًا لكيفية عمل الضاغط الترددي لأن توليد الضغط يعتمد على إزاحة المكبس التي يتم التحكم فيها بدقة. يمكن أن تؤثر الخلوص الزائد أو المحاذاة الضعيفة أو المحامل البالية أو التوجيه غير المستقر على أكثر من الموثوقية الميكانيكية؛ وقد تؤثر أيضًا على الختم والاهتزاز والاحتكاك وأداء الضاغط على المدى الطويل.
وينبغي النظر إلى الضاغط الترددي على أنه سلسلة لنقل الطاقة وليس مجموعة من الأجزاء المنفصلة. تدخل الطاقة الميكانيكية من خلال نظام الدفع، وتتحول إلى قوة ترددية، وتنتقل في النهاية إلى الغاز على شكل ضغط متزايد. تؤدي المكونات التالية الوظائف الرئيسية في تلك السلسلة.

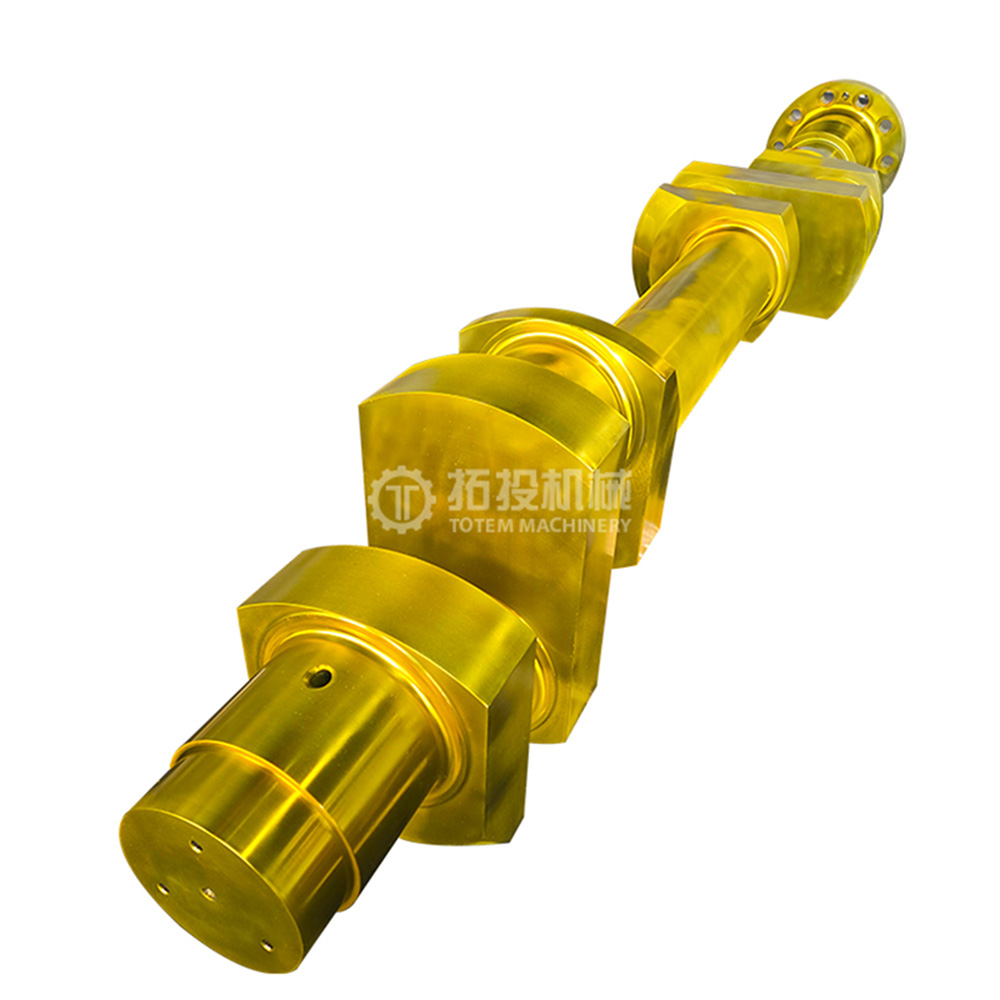

يستقبل العمود المرفقي عزم الدوران من نظام القيادة ويوفر الحركة اللامركزية المطلوبة لتحريك قضيب التوصيل. نظرًا لأنها تتعرض للتحميل الدوري المتكرر، فإن هندستها وواجهات المحامل والمحاذاة وحالة السطح تؤثر على الاستقرار الميكانيكي. وبالتالي يمكن أن تؤثر مشكلة العمود المرفقي على الاهتزاز، وحمل المحمل، وحركة قضيب التوصيل، ودقة شوط المكبس.
عند شرح كيفية عمل الضاغط الترددي ، من الأفضل وصف العمود المرفقي بأنه نقطة البداية لنظام تحويل الحركة الميكانيكية للضاغط. لا يضغط الغاز مباشرة. وبدلاً من ذلك، فهو يوفر الحركة التي يتم التحكم فيها والتي تدفع المكبس في النهاية خلال دورة الضغط.

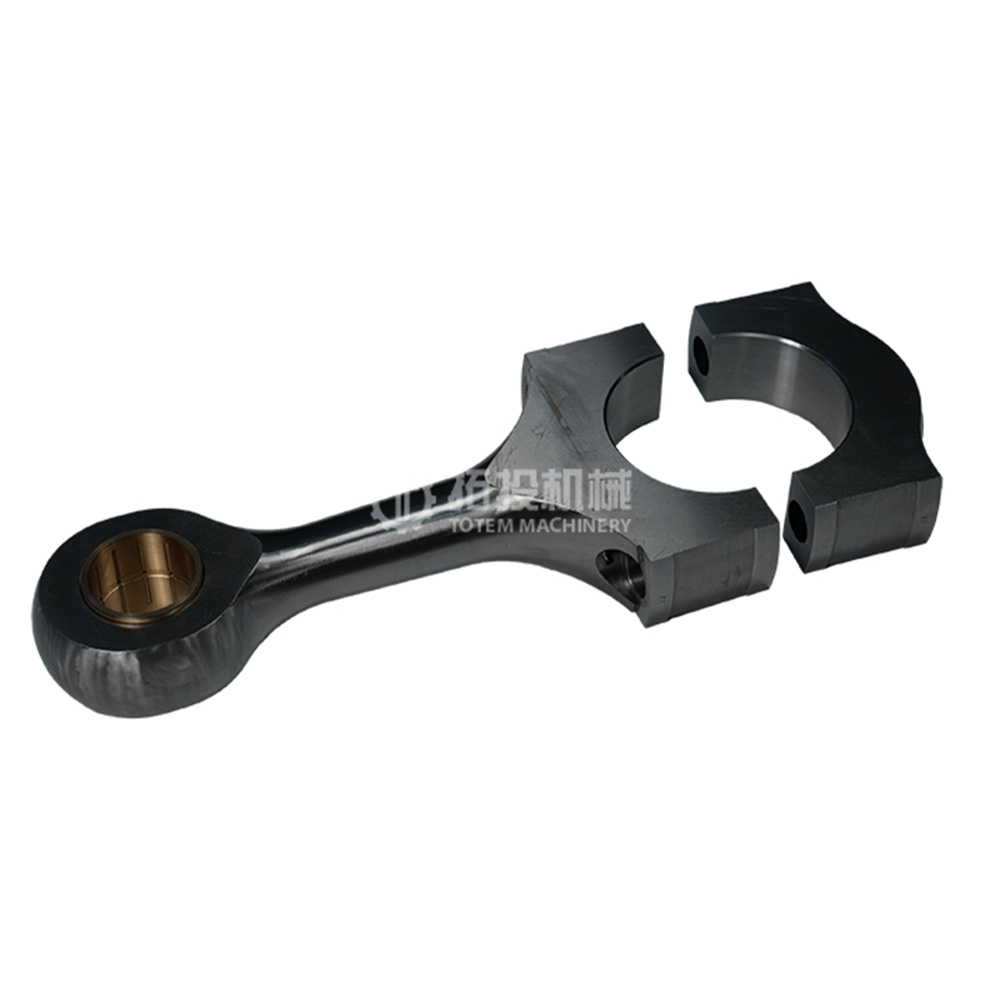

ينقل قضيب التوصيل القوة بين العمود المرفقي الدوار والمجموعة الترددية. تتغير حركتها بشكل مستمر خلال كل دورة، مما يخلق الحركة الأمامية والخلفية المطلوبة لضربة المكبس. تنعكس الأحمال أيضًا بشكل متكرر، لذلك يجب أن تعمل القضبان والمسامير والمحامل وأسطح التزاوج بشكل موثوق تحت الضغط الدوري.

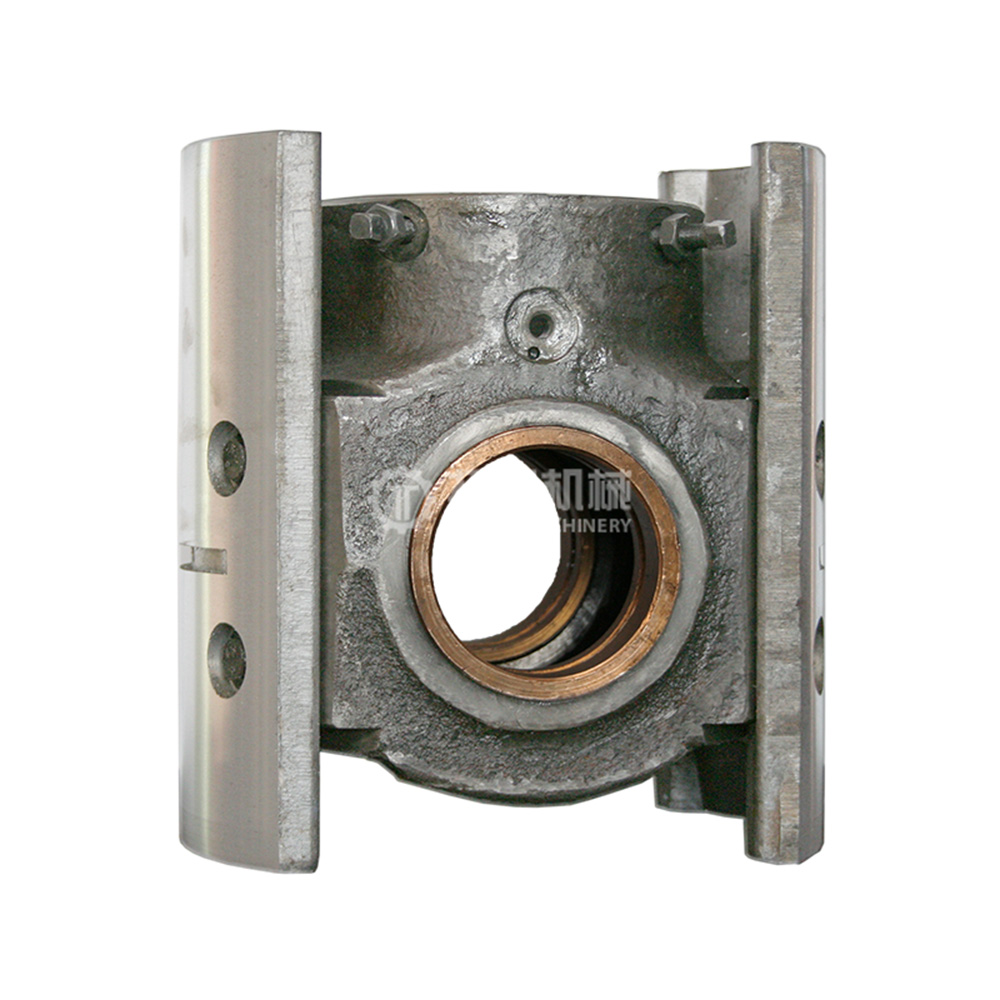

في الضاغط الترددي من النوع المتقاطع، يوفر الرأس المتقاطع واجهة خطية موجهة بين قضيب التوصيل وقضيب المكبس. وهذا يساعد على فصل الحركة الزاوية لقضيب التوصيل عن حركة الخط المستقيم التي يتطلبها المكبس. بالنسبة للآلات الصناعية الأكبر حجمًا، تعتبر هذه الحركة الموجهة ذات قيمة خاصة لأنها تحد من الدفع الجانبي على مجموعة المكبس وتدعم المحاذاة المستقرة.

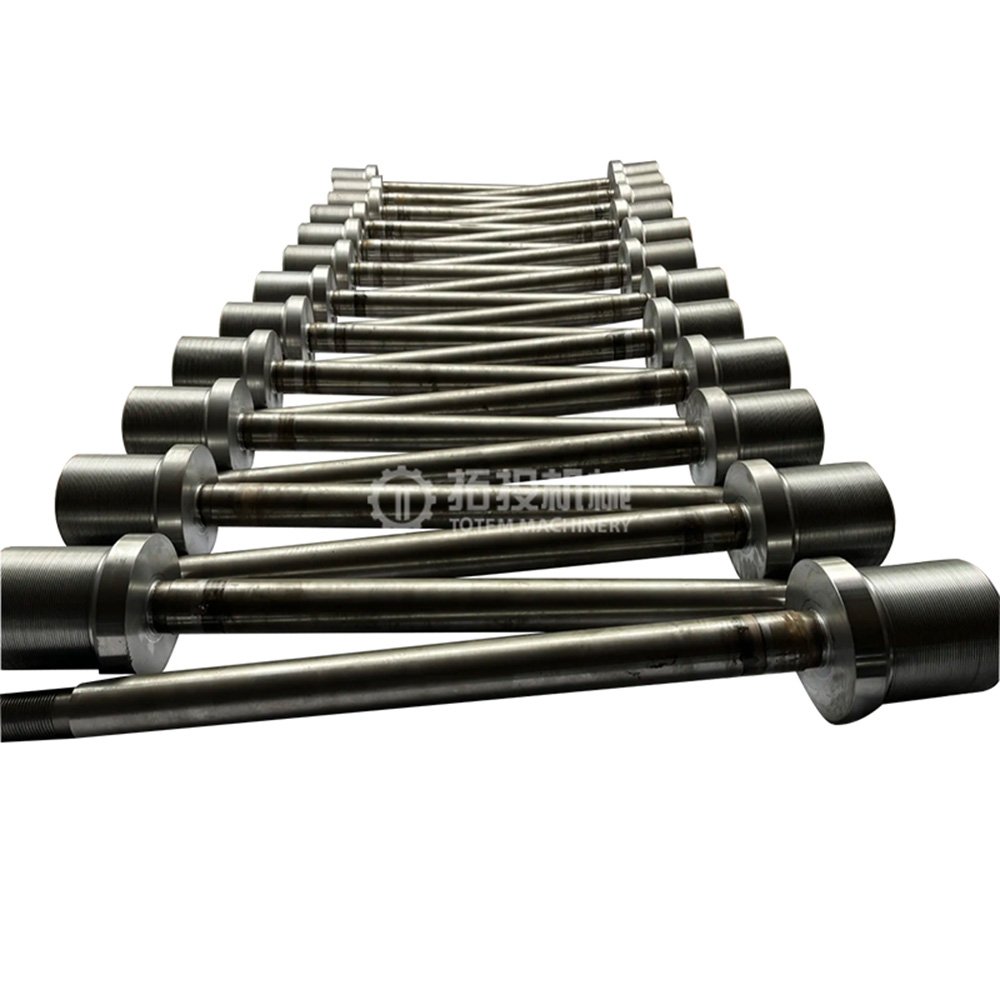

يربط قضيب المكبس الآلية الترددية الموجهة بالمكبس. إنه ينقل أحمال الضغط والشد بشكل متكرر أثناء المرور عبر نظام إغلاق نهاية الأسطوانة. ولذلك فإن المحاذاة مهمة لأن الانحراف المفرط يمكن أن يؤدي إلى تسريع تآكل الحشوات أو الأدلة أو حلقات المكبس أو المكونات ذات الصلة.
المكبس هو المكون الذي يغير حجم عمل الأسطوانة بشكل مباشر. عندما يتحرك بعيدًا عن رأس الأسطوانة، تصبح المساحة متاحة للغاز الوارد؛ ومع تحركه نحو الرأس، تقل هذه المساحة ويبدأ الضغط. هذا هو الجزء الأكثر وضوحًا لكيفية عمل الضاغط الترددي ، لكن المكبس يعتمد على كل مكون من مكونات التيار للحفاظ على الشوط الصحيح.

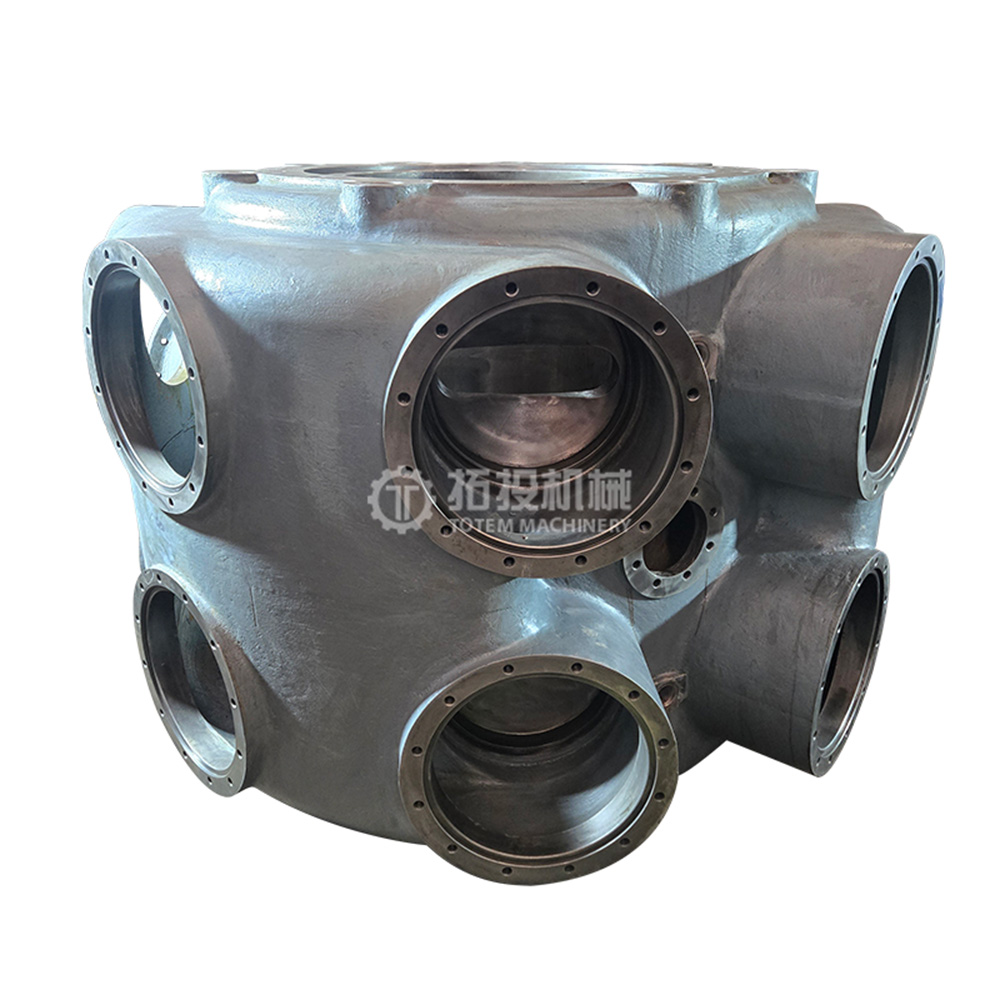

توفر الأسطوانة غرفة تحتوي على الضغط حيث يحدث الشفط والضغط والتفريغ. تؤثر هندسة التجويف، وحالة السطح، وترتيب التبريد، وموقع الصمام، والعلاقة مع المكبس على الختم وتدفق الغاز. قد يساهم تآكل سطح الأسطوانة أو تلفه في حدوث تسرب خارج حلقات المكبس وتقليل القدرة الفعالة.
يجب أن تبقى مساحة صغيرة بين المكبس ورأس الاسطوانة في نهاية الشوط. تُعرف هذه المساحة بحجم الخلوص ، وهي تلعب دورًا مهمًا في تشغيل الضاغط الحقيقي. ويبقى بعض الغاز عالي الضغط في هذا الحجم بعد التفريغ، لذلك لا تبدأ الدورة التالية بأسطوانة فارغة تمامًا.

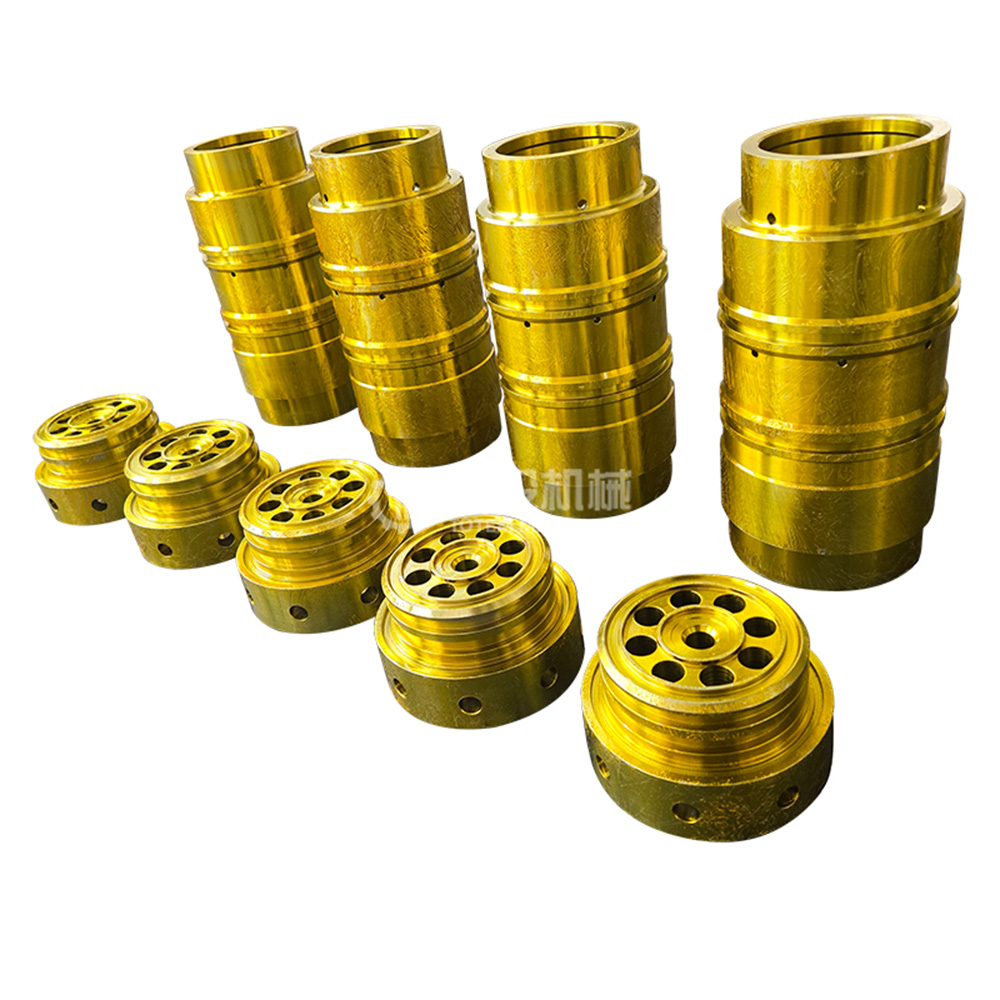

تعمل صمامات الضاغط الترددية بشكل عام تلقائيًا استجابةً لاختلافات الضغط. أثناء الشفط، ينخفض ضغط الأسطوانة إلى أقل من ضغط جانب الشفط، مما يسمح لصمام الشفط بالفتح. عندما يبدأ الضغط، تنعكس علاقة الضغط ويغلق صمام الشفط.
يظل صمام التفريغ مغلقًا حتى يصبح ضغط الأسطوانة أكبر من الضغط الموجود على جانب التفريغ. ثم يفتح ويسمح للغاز المضغوط بمغادرة الاسطوانة. تؤثر حالة الصمام بشكل مباشر على كيفية عمل الضاغط الترددي عمليًا لأن التسرب أو تأخر الفتح أو التدفق المقيد أو عناصر الصمام التالفة يمكن أن تزيد من الخسائر وتقلل من السعة الفعالة.
أسهل طريقة لفهم دورة التشغيل الكاملة هي متابعة ضغط الأسطوانة وموضع المكبس خلال دورة واحدة. في الضاغط المبسط أحادي الفعل، يتكون التسلسل الرئيسي من الشفط، والضغط، والتفريغ، وإعادة توسيع الغاز المحتجز في مساحة الخلوص. يقدم هذا العرض المكون من أربعة أجزاء شرحًا أكثر دقة من اختصار العملية إلى 'السحب والضغط' فقط.
عندما يتحرك المكبس بعيدًا عن رأس الأسطوانة، يزداد حجم الأسطوانة وينخفض الضغط الداخلي. بمجرد أن يصبح ضغط الأسطوانة أقل قليلاً من ضغط خط الشفط، يفتح صمام الشفط. ثم يدخل الغاز الطازج إلى الأسطوانة بينما يظل صمام التفريغ مغلقًا.
يستمر الغاز في الدخول حتى يقترب المكبس من نهاية شوط الشفط. وتعتمد الكمية المقبولة فعليًا على عوامل مثل ضغط الشفط، ودرجة حرارة الغاز، وسلوك الصمام، وسرعة التشغيل، والتسرب، وإعادة التمدد المرتبطة بالتخليص. تساعد هذه التأثيرات في تفسير سبب اختلاف قدرة الضاغط الحقيقية عن حساب الإزاحة الهندسية المثالية.
يستمر العمود المرفقي في الدوران ويعكس اتجاه المكبس. عندما يبدأ المكبس في التحرك للخلف باتجاه رأس الأسطوانة، ينغلق صمام الشفط ويصبح الغاز محصورًا داخل الأسطوانة. تؤدي حركة المكبس الإضافية إلى تقليل حجم الغاز، وبالتالي يزداد الضغط ودرجة الحرارة تدريجيًا.
تقع هذه المرحلة في قلب كيفية عمل الضاغط الترددي . يظل كلا الصمامين الرئيسيين مغلقين خلال معظم فترة الضغط، مما يسمح بزيادة الضغط بدلاً من السماح للغاز بالتدفق للخلف أو الهروب قبل الأوان. لذلك يعد الختم الفعال حول المكبس وقضيب المكبس أمرًا ضروريًا للحفاظ على كفاءة الضغط.
عندما يرتفع ضغط الأسطوانة قليلاً فوق ضغط خط التفريغ، يفتح صمام التفريغ. يستمر المكبس في التحرك نحو نهاية شوطه ويدفع الغاز عالي الضغط إلى خارج الأسطوانة. يستمر التفريغ حتى يصل المكبس إلى موضع الحجم الأدنى.
لا يغادر كل الغاز المضغوط الغرفة. تبقى كمية صغيرة في مساحة الخلوص بين المكبس ورأس الأسطوانة. يصبح هذا الغاز عالي الضغط المتبقي مهمًا خلال شوط الشفط التالي.
عندما يعكس المكبس اتجاهه، يتوسع الغاز المتبقي في حجم الخلوص. لا يمكن لصمام الشفط أن يفتح على الفور لأن ضغط الأسطوانة لا يزال أعلى من ضغط الشفط في البداية. يبدأ الغاز الطازج بالدخول فقط بعد أن تؤدي إعادة التمدد إلى تقليل ضغط الأسطوانة بدرجة كافية.
وهذا التأثير هو أحد الأسباب التي تجعل حجم الخلوص يؤثر على الكفاءة الحجمية . يؤدي حجم الخلوص الأكبر إلى ترك المزيد من الغاز المتبقي متاحًا لإعادة التمدد، مما قد يقلل من جزء شوط المكبس المتاح لسحب الغاز الطازج. وبالتالي فإن الخلوص له أهمية ميكانيكية وديناميكية حرارية.
يقوم الضاغط أحادي الفعل بالضغط على جانب واحد من المكبس. يتم إدخال الغاز وضغطه في نفس مساحة الأسطوانة بينما لا يعمل الجانب المقابل كغرفة ضغط مكافئة. الترتيب بسيط ميكانيكيًا وهو شائع في العديد من الآلات الأصغر أو الأقل تعقيدًا.
يستخدم الضاغط مزدوج الفعل جانبي المكبس لضغط الغاز. عندما يقوم أحد الجانبين بوظيفة الضغط أو التفريغ، قد يقوم الجانب الآخر بسحب الغاز، اعتمادًا على موضع المكبس. يمكن لهذا الترتيب زيادة السعة لحجم أسطوانة معين، على الرغم من أنه يتطلب صمامات إضافية، وترتيبات إغلاق، وممرات غاز أكثر تعقيدًا.
يساعد التمييز في الإجابة على كيفية عمل الضاغط الترددي عبر التصاميم الصناعية المختلفة. يظل مبدأ الإزاحة الإيجابية الأساسي دون تغيير، لكن يختلف عدد مساحات الضغط النشطة لكل حركة مكبس.
في الضاغط أحادي المرحلة، يتم ضغط الغاز من ضغط الشفط إلى ضغط التفريغ النهائي في أسطوانة واحدة أو مرحلة الضغط. تقوم الأنظمة متعددة المراحل بتقسيم إجمالي زيادة الضغط عبر مرحلتين أو أكثر. يصبح الغاز الذي يتم تفريغه من إحدى المراحل هو الغاز الداخل لمرحلة الضغط العالي التالية.
غالبًا ما يستخدم هذا النهج المرحلي عندما تكون هناك حاجة إلى نسبة ضغط إجمالي كبيرة. يمكن أن يساعد تقسيم الضغط عبر المراحل في التحكم في درجة حرارة التفريغ ويسمح بالتبريد المتوسط بين خطوات الضغط. عادة ما تصبح أحجام الأسطوانات أصغر في مراحل لاحقة لأن الغاز يشغل حجمًا أقل بعد ضغطه.
يؤدي الضغط إلى رفع درجة حرارة الغاز، وقد تؤدي درجة الحرارة الزائدة إلى زيادة الإجهاد الحراري، والتأثير على التشحيم، وتقليل كفاءة الضغط بشكل عام. يقوم المبرد الداخلي بإزالة جزء من هذه الحرارة قبل أن يدخل الغاز إلى المرحلة التالية. يحتوي الغاز المبرد على حجم محدد أقل، مما قد يقلل من العمل المطلوب للضغط اللاحق مقارنة بالسماح للغاز بالبقاء ساخنًا بشكل مفرط.
وبالتالي يضيف التبريد البيني طبقة أخرى لكيفية عمل الضاغط الترددي في خدمة الضغط العالي. الضاغط ليس مجرد مكابس متحركة؛ فهو يدير الضغط ودرجة الحرارة وكثافة الغاز والختم والحمل الميكانيكي عبر نظام متكامل.
تتأثر كفاءة الضاغط بكل من الخسائر الميكانيكية وخسائر مسار الغاز. قد تحتوي الآلة على عمود مرفقي تم تصنيعه بدقة ولكن لا يزال أداءها سيئًا إذا تسربت الصمامات، أو سمحت حلقات المكبس بالنفخ الزائد، أو أصبح الخلوص غير مناسب، أو كان التبريد غير كافٍ. إن النظر إلى المكونات معًا يعطي صورة هندسية أكثر فائدة.
| المكون | الرئيسي الوظيفة | التأثير المحتمل على الأداء | مصدر قلق نموذجي |
|---|---|---|---|
| العمود المرفقي | ينقل عزم الدوران | الاستقرار الميكانيكي والاحتكاك | ارتداء، اختلال |
| ربط قضيب | ينقل القوة الدورية | دقة الحركة وتحمل الخسائر | تحمل أو ارتداء دبوس |
| التقاطع | يوجه الحركة الخطية | المحاذاة والتحكم في التحميل الجانبي | ارتداء الدليل |
| حلقات المكبس | ختم واجهة المكبس إلى الاسطوانة | السيطرة على القدرات والتسرب | ضربة بواسطة |
| الصمامات | التحكم في تدفق المدخل والتفريغ | خسائر الضغط والقدرة | تسرب أو تقييد |
| اسطوانة | أشكال غرفة الضغط | الختم والأداء الحجمي | ارتداء السطح |
| التعبئة | الأختام حول قضيب المكبس | السيطرة على فقدان الغاز | تسرب |
| نظام التبريد | يزيل حرارة الضغط | التحكم في درجة الحرارة والكفاءة | قاذورات أو تبريد غير كاف |
تعتبر هذه العلاقة ذات أهمية خاصة عند تقييم كيفية عمل الضاغط الترددي في ظل ظروف التشغيل الفعلية وليس في مخطط مثالي. تؤثر الحالة الميكانيكية وختم الغاز واستجابة الصمام والإدارة الحرارية على مقدار طاقة الإدخال التي تصبح ضغطًا مفيدًا للغاز.
لا يؤدي التآكل إلى تقصير عمر المكونات فحسب؛ يمكن أن يغير السلوك الديناميكي الحراري والميكانيكي للضاغط. على سبيل المثال، يمكن لصمام الشفط المتسرب أن يسمح لجزء من الغاز المضغوط بالتدفق مرة أخرى نحو جانب الشفط. يمكن أن تسمح حلقات المكبس البالية بالنفخ، مما يقلل من كمية الغاز المضغوطة والمرسلة بشكل فعال.
قد يؤثر تآكل الرأس المتقاطع أو الدليل على محاذاة قضيب المكبس، بينما يمكن أن يؤدي تآكل الأسطوانة إلى الإضرار بالختم عند واجهة المكبس. قد يؤدي تدهور العمود المرفقي أو المحمل إلى زيادة الاهتزاز والخسائر الميكانيكية. توضح هذه العلاقات سبب فائدة فهم كيفية عمل الضاغط الترددي في تشخيص الصيانة بالإضافة إلى تعليم المعدات الأساسية.
صمام الشفط المتسرب: يمكن أن يعود الغاز المضغوط نحو جانب الشفط.
صمام التفريغ المتسرب: قد يتدفق الغاز عالي الضغط مرة أخرى إلى الأسطوانة.
حلقات المكبس البالية: يؤدي النفخ إلى تقليل الضغط والسعة الفعالة.
الخلوص الزائد: يتمدد المزيد من الغاز المتبقي قبل بدء الشفط الجديد.
سوء المحاذاة: قد يتسارع تآكل التعبئة، والمكبس، والرأس المتقاطع، والدليل.
تُستخدم الضواغط الترددية على نطاق واسع حيث يحتاج المشغلون إلى ضغط غاز متحكم فيه، أو ضغط مرتفع نسبيًا، أو التشغيل عبر نطاق ضغط واسع. تشمل الخدمات الصناعية النموذجية ضغط الغاز الطبيعي، ومعالجة البتروكيماويات، وعمليات التكرير، والإنتاج الكيميائي، والتبريد، ومعالجة الغاز العملي، والتطبيقات الأخرى التي يجب فيها ضغط الغاز بين ظروف الشفط والتفريغ المحددة.
يعتمد التصميم الدقيق للماكينة على تكوين الغاز، والقدرة، ونسبة الضغط، ودرجة الحرارة، وواجب التشغيل، ومتطلبات المصنع. قد يبدو الضاغط الصغير أحادي المرحلة والضاغط الكبير متعدد المراحل مختلفين تمامًا، لكن الإجابة على كيفية عمل الضاغط الترددي لا تزال تعتمد على نفس دورة الإزاحة الإيجابية. يدخل الغاز إلى الأسطوانة، وحركة المكبس تقلل من حجمه، وتتحكم الصمامات في اتجاه التدفق، ويتم تفريغ الغاز المضغوط في نظام المصب.
يتطلب فهم كيفية عمل الضاغط الترددي أكثر من مجرد تحديد مكبس يتحرك داخل الأسطوانة. تبدأ العملية بالطاقة الدورانية في العمود المرفقي، وتمر عبر آلية قضيب التوصيل والرأس المتقاطع، وتدفع المكبس، وفي النهاية تحول الطاقة الميكانيكية إلى ضغط غاز متزايد من خلال الإزاحة الإيجابية. تتحكم صمامات الشفط والتفريغ في اتجاه الغاز، بينما يحدد حجم الخلوص والختم والتبريد والتشحيم والمحاذاة وحالة المكونات مدى كفاءة تحقيق الدورة النظرية في التشغيل الحقيقي.
بالنسبة للضواغط الترددية الصناعية، يجب تقييم المكونات مثل العمود المرفقي وقضيب التوصيل والرأس المتقاطع وقضيب المكبس والأسطوانة ونظام الصمام كأجزاء من نظام ميكانيكي منسق واحد. تؤثر هندستها وحالتها وتفاعلها بشكل مباشر على دقة الحركة والتحكم في التسرب والاهتزاز والسعة والموثوقية على المدى الطويل. يوفر الفهم الفني الكامل لدورة الضغط أساسًا أقوى لاختيار المكونات وقرارات الصيانة واستكشاف الأخطاء وإصلاحها بدلاً من فحص أي جزء منفردًا.
يعمل الضاغط الترددي على زيادة الضغط عن طريق حبس الغاز داخل الأسطوانة وتقليل الحجم المتاح باستخدام مكبس متحرك. ومع انخفاض الحجم، يرتفع ضغط الغاز حتى يتجاوز ضغط الأسطوانة ضغط التفريغ. ثم يفتح صمام التفريغ ويسمح للغاز المضغوط بمغادرة الغرفة.
يقوم العمود المرفقي بتحويل الطاقة الدورانية المدخلة إلى الحركة المطلوبة لقيادة قضيب التوصيل. جنبا إلى جنب مع آلية الاتصال، فإنه ينتج الحركة الترددية التي تنتقل إلى المكبس. تؤثر حالتها أيضًا على الاهتزاز وتحميل المحمل والمحاذاة الميكانيكية.
يوجه الرأس المتقاطع المجموعة الترددية على طول مسار خطي متحكم فيه. إنه يفصل الحركة الزاوية لقضيب التوصيل عن قضيب المكبس ويساعد على تقليل التحميل الجانبي على مجموعة المكبس. هذا الترتيب مفيد بشكل خاص في الضواغط الصناعية الأكبر حجمًا.
تستخدم الضواغط أحادية الفعل جانبًا واحدًا من المكبس للضغط، بينما تستخدم الضواغط مزدوجة الفعل كلا الجانبين. يمكن أن توفر التصميمات مزدوجة المفعول سعة أكبر لحجم مكبس معين ولكنها تتطلب صمامات إضافية وترتيبات مانعة للتسرب. كلاهما يعمل وفقًا لنفس مبدأ الإزاحة الإيجابية.
يقوم التبريد البيني بإزالة الحرارة بعد مرحلة ضغط واحدة قبل أن يدخل الغاز إلى المرحلة التالية. يمكن أن يؤدي خفض درجة حرارة الغاز إلى تقليل حجم معين والمساعدة في التحكم في العمل والحمل الحراري المرتبط بالضغط اللاحق. كما أنه يساعد في إدارة درجات حرارة التشغيل في أنظمة الضاغط عالي الضغط.
يحتوي حجم الخلوص على غاز عالي الضغط متبقي في نهاية التفريغ. يتوسع هذا الغاز أثناء بداية شوط الشفط التالي، مما يؤخر النقطة التي يمكن أن يدخل عندها الغاز الجديد. وبالتالي فإن الخلوص المفرط يمكن أن يقلل من الكفاءة الحجمية والقدرة الفعالة.
