Ang isang reciprocating compressor ay nagko-convert ng mekanikal na pag-ikot sa paulit-ulit na linear na paggalaw ng piston upang i-compress ang gas sa loob ng isang silindro. Kung sinusubukan mong maunawaan kung paano gumagana ang isang reciprocating compressor , ang susi ay sundin ang dalawang proseso sa parehong oras: ang paghahatid ng mekanikal na puwersa sa pamamagitan ng crankshaft at mekanismo ng pagkonekta, at ang pagbabago sa dami ng gas at presyon sa loob ng silindro. Ang bawat bahagi ay may partikular na tungkulin, ngunit ang compressor ay gumagana lamang nang epektibo kapag ang buong mekanikal at gas-flow system ay gumagana bilang isang coordinated unit.
Hindi tulad ng mga dynamic na compressor na patuloy na nagpapabilis ng gas, ang isang reciprocating compressor ay isang positive-displacement machine. Ang isang tinukoy na dami ng gas ay pumapasok sa silindro, nagiging nakulong, at na-compress habang binabawasan ng piston ang magagamit na espasyo. Ang prinsipyo ng pagpapatakbo na ito ay gumagawa ng mga reciprocating compressor na partikular na angkop para sa mga aplikasyon na nangangailangan ng kontroladong paghahatid ng gas at medyo mataas na presyon ng paglabas.
A Ang reciprocating compressor ay isang positive-displacement compressor na gumagamit ng piston na nagpapabalik-balik sa loob ng isang silindro upang mapataas ang presyon ng gas. Sa panahon ng suction stroke, tumataas ang dami ng silindro at pumapasok ang gas sa pamamagitan ng balbula ng pagsipsip . Sa panahon ng compression stroke, binabawasan ng piston ang volume ng cylinder hanggang sa maging sapat na mataas ang internal pressure para bumukas ang discharge valve.
Ang pag-unawa kung paano gumagana ang isang reciprocating compressor samakatuwid ay nagsisimula sa relasyon ng pressure-volume sa loob ng cylinder. Habang bumababa ang nakapaloob na dami ng gas, tumataas ang presyon ng gas. Karaniwang tumataas din ang temperatura sa panahon ng compression, kaya naman lalong nagiging mahalaga ang paglamig sa mga high-pressure at multistage compressor system.
Ang mga Industrial reciprocating compressor ay maaaring gumamit ng single-acting o double-acting cylinders, at ang compression ay maaaring mangyari sa isang yugto o sa ilang yugto. Ang kanilang mga layout ay maaaring mag-iba nang malaki, ngunit ang pangunahing sequence ng pagpapatakbo ay nananatiling pareho: tanggapin ang gas, bawasan ang volume nito, dagdagan ang presyon nito, at i-discharge ito sa downstream system.
Ang prinsipyo ng pagtatrabaho ay batay sa positibong displacement . Sa halip na gumawa ng pressure pangunahin sa pamamagitan ng gas velocity, pisikal na binabago ng makina ang volume ng isang closed compression chamber. Ang piston ay lumilikha ng pagbabago ng volume habang ito ay naglalakbay sa pagitan ng dalawang dulo ng silindro.
Kapag nagtanong ang mga tao kung paano gumagana ang isang reciprocating compressor , kadalasan ay nakatutok lamang sila sa piston. Sa katotohanan, ang piston ay hindi makakalikha ng kinokontrol na compression nang walang crankshaft, connecting rod, crosshead o piston-guiding arrangement, piston rod, cylinder, at automatic suction at discharge valves. Ang mekanikal na paggalaw at kontrol ng daloy ng gas ay dapat manatiling naka-synchronize kahit na ang mga balbula ay karaniwang pinapatakbo ng mga pagkakaiba sa presyon sa halip na sa pamamagitan ng isang mekanikal na timing na balbula na tren.
Sa simula ng isang compression cycle, ang silindro ay naglalaman ng gas sa humigit-kumulang na mga kondisyon ng pagsipsip. Habang gumagalaw ang piston patungo sa cylinder head, unti-unting lumiliit ang magagamit na espasyo. Ang gas ay samakatuwid ay naka-compress, na nagiging sanhi ng pagtaas ng presyon at temperatura hanggang sa lumampas ang presyon ng silindro sa presyon na kumikilos sa gilid ng paglabas.
Ipinapaliwanag ng relasyong ito ang pangunahing physics sa likod kung paano gumagana ang isang reciprocating compressor . Ang piston ay hindi direktang 'lumikha ng presyon' bilang isang nakahiwalay na aksyon; sa halip, binabawasan nito ang volume na magagamit sa isang nakakulong na gas. Nagkakaroon ng presyur dahil ang gas ay pinipilit sa isang mas maliit na espasyo habang pinipigilan ng silindro at mga balbula ang hindi makontrol na pagtakas.
Sa aktwal na mga compressor, ang proseso ay mas kumplikado kaysa sa isang perpektong relasyon sa dami ng presyon dahil ang paglipat ng init, pagkawala ng balbula, pagtagas ng gas, dami ng clearance, friction, at mga katangian ng gas ay lahat ay nakakaimpluwensya sa pagganap. Para sa nilalamang SEO na naglalayon sa mga teknikal na mamimili o tauhan ng pagpapanatili, ang mga salik na ito ay mas kapaki-pakinabang kaysa sa simpleng pagsasabi na ang piston ay 'nagtulak ng gas.'

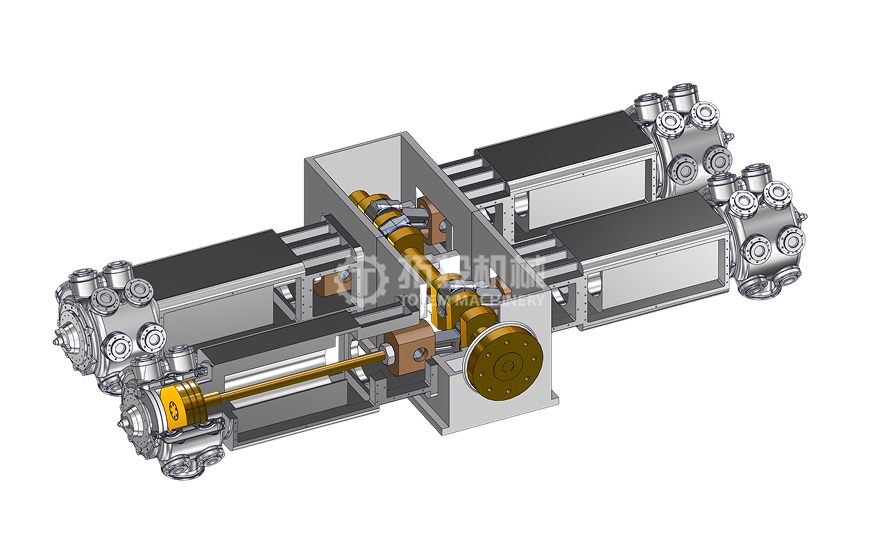

Karamihan sa mga reciprocating compressor ay hinihimok ng isang motor o isa pang prime mover na naghahatid ng rotational torque. Ang crankshaft ay tumatanggap ng rotational input na ito at inililipat ito sa pamamagitan ng connecting rod. Pagkatapos ay iko-convert ng crank geometry ang rotary motion sa linear reciprocating movement na kinakailangan ng piston.
Sa mas malalaking crosshead-type na makina, ang connecting rod ay kumikilos sa crosshead sa halip na direkta sa piston. Ang crosshead ay naglalakbay kasama ang mga gabay at naglilipat ng puwersa sa pamamagitan ng piston rod, na tumutulong na mapanatili ang kontroladong paggalaw ng axial. Binabawasan ng kaayusan na ito ang lateral loading na kung hindi man ay direktang kumikilos sa mga ibabaw ng piston at silindro.
Ang mekanikal na conversion na ito ay sentro sa kung paano gumagana ang isang reciprocating compressor dahil ang pagbuo ng presyon ay nakasalalay sa tumpak na kontroladong pag-aalis ng piston. Ang labis na clearance, hindi magandang pagkakahanay, pagod na mga bearings, o hindi matatag na gabay ay maaaring makaapekto sa higit pa sa mekanikal na pagiging maaasahan; maaari rin silang makaimpluwensya sa sealing, vibration, friction, at pangmatagalang performance ng compressor.
Ang isang reciprocating compressor ay dapat tingnan bilang isang energy-transfer chain sa halip na isang koleksyon ng mga hiwalay na bahagi. Ang mekanikal na enerhiya ay pumapasok sa pamamagitan ng drive system, ay na-convert sa reciprocating force, at sa huli ay inililipat sa gas sa anyo ng mas mataas na presyon. Ang mga sumusunod na bahagi ay gumaganap ng mga pangunahing pag-andar sa chain na iyon.
Ang crankshaft ay tumatanggap ng rotational torque mula sa drive system at nagbibigay ng sira-sira na paggalaw na kinakailangan upang ilipat ang connecting rod. Dahil nakakaranas ito ng paulit-ulit na cyclic loading, ang geometry nito, mga bearing interface, alignment, at kondisyon sa ibabaw ay nakakaimpluwensya sa mechanical stability. Ang problema sa crankshaft ay maaaring makaapekto sa vibration, bearing load, connecting-rod motion, at ang katumpakan ng piston stroke.
Kapag nagpapaliwanag kung paano gumagana ang isang reciprocating compressor , ang crankshaft ay pinakamahusay na inilarawan bilang ang panimulang punto ng mechanical motion-conversion system ng compressor. Hindi ito direktang nag-compress ng gas. Sa halip, nagbibigay ito ng kinokontrol na paggalaw na sa kalaunan ay nagtutulak sa piston sa pamamagitan ng compression cycle.
Ang connecting rod ay nagpapadala ng puwersa sa pagitan ng umiikot na crankshaft at ng reciprocating assembly. Ang paggalaw nito ay patuloy na nagbabago sa bawat rebolusyon, na lumilikha ng pasulong at paatras na paggalaw na kinakailangan para sa piston stroke. Paulit-ulit ding bumabaliktad ang mga load, kaya ang rod, pin, bearings, at mating surface ay dapat gumana nang maaasahan sa ilalim ng cyclic stress.
Sa isang crosshead-type reciprocating compressor, ang crosshead ay nagbibigay ng guided linear interface sa pagitan ng connecting rod at piston rod. Nakakatulong ito na ihiwalay ang angular na paggalaw ng connecting rod mula sa straight-line na paggalaw na kinakailangan ng piston. Para sa mas malalaking makinang pang-industriya, partikular na mahalaga ang guided motion na iyon dahil nililimitahan nito ang side thrust sa piston assembly at sinusuportahan ang stable alignment.
Ikinokonekta ng piston rod ang guided reciprocating mechanism sa piston. Ito ay paulit-ulit na nagpapadala ng mga compressive at tensile load habang dumadaan sa cylinder-end sealing system. Samakatuwid, ang pagkakahanay ay mahalaga dahil ang labis na paglihis ay maaaring mapabilis ang pagkasira sa pag-iimpake, mga gabay, piston ring, o mga kaugnay na bahagi.
Ang piston ay ang sangkap na direktang nagbabago sa dami ng gumagana ng silindro. Habang lumalayo ito sa cylinder head, nagiging available ang espasyo para sa papasok na gas; habang ito ay gumagalaw patungo sa ulo, bumababa ang espasyong iyon at magsisimula ang compression. Ito ang pinakakitang bahagi ng kung paano gumagana ang isang reciprocating compressor , ngunit ang piston ay nakasalalay sa bawat upstream na bahagi upang mapanatili ang tamang stroke.
Ang silindro ay nagbibigay ng pressure-containing chamber kung saan nangyayari ang pagsipsip, compression, at discharge. Ang geometry ng bore nito, kondisyon sa ibabaw, pag-aayos ng paglamig, lokasyon ng balbula, at kaugnayan sa piston ay nakakaapekto sa sealing at daloy ng gas. Ang pagkasira o pagkasira sa ibabaw ng silindro ay maaaring mag-ambag sa pagtagas sa mga piston ring at nabawasan ang epektibong kapasidad.
Ang isang maliit na espasyo ay dapat manatili sa pagitan ng piston at ng cylinder head sa dulo ng stroke. Ang espasyong ito ay kilala bilang clearance volume , at ito ay gumaganap ng mahalagang papel sa tunay na operasyon ng compressor. Ang ilang high-pressure na gas ay nananatili sa volume na iyon pagkatapos ng paglabas, kaya ang susunod na cycle ay hindi magsisimula sa isang ganap na walang laman na silindro.
Ang mga reciprocating compressor valve ay karaniwang awtomatikong gumagana bilang tugon sa mga pagkakaiba sa presyon. Sa panahon ng pagsipsip, bumababa ang presyon ng silindro sa ibaba ng presyon sa gilid ng pagsipsip, na nagpapahintulot na bumukas ang balbula ng pagsipsip. Habang nagsisimula ang compression, bumabaligtad ang relasyon sa presyon at magsasara ang suction valve.
Ang balbula sa paglabas ay mananatiling sarado hanggang sa ang presyon ng silindro ay maging mas malaki kaysa sa presyon sa gilid ng paglabas. Pagkatapos ay bubukas ito at pinapayagan ang naka-compress na gas na umalis sa silindro. Direktang nakakaapekto sa kondisyon ng balbula kung paano gumagana ang isang reciprocating compressor sa pagsasanay dahil ang pagtagas, naantalang pagbubukas, pinaghihigpitang daloy, o mga nasirang elemento ng balbula ay maaaring magpapataas ng mga pagkalugi at mabawasan ang epektibong kapasidad.
Ang pinakamadaling paraan upang maunawaan ang buong ikot ng pagpapatakbo ay ang sundin ang presyon ng silindro at posisyon ng piston sa pamamagitan ng isang rebolusyon. Sa isang pinasimple na single-acting compressor, ang pangunahing sequence ay binubuo ng suction, compression, discharge, at muling pagpapalawak ng gas na nakulong sa clearance space. Ang apat na bahaging view na ito ay nagbibigay ng mas tumpak na paliwanag kaysa sa gawing 'pag-inom at pag-compress' lang ang proseso.
Habang lumalayo ang piston mula sa cylinder head, tumataas ang volume ng cylinder at bumababa ang panloob na presyon. Kapag ang presyon ng silindro ay bahagyang mas mababa kaysa sa presyon ng linya ng pagsipsip, bubukas ang balbula ng pagsipsip. Ang sariwang gas ay pumapasok sa silindro habang ang balbula sa paglabas ay nananatiling sarado.
Patuloy na pumapasok ang gas hanggang sa lumalapit ang piston sa dulo ng suction stroke. Ang halagang aktwal na inamin ay depende sa mga salik gaya ng suction pressure, temperatura ng gas, pag-uugali ng balbula, bilis ng pagpapatakbo, pagtagas, at muling pagpapalawak na nauugnay sa clearance. Nakakatulong ang mga impluwensyang ito na ipaliwanag kung bakit naiiba ang tunay na kapasidad ng compressor mula sa isang perpektong pagkalkula ng geometric displacement.
Ang crankshaft ay patuloy na umiikot at binabaligtad ang direksyon ng piston. Habang ang piston ay nagsisimulang gumalaw pabalik patungo sa cylinder head, ang suction valve ay nagsasara at ang gas ay nakulong sa loob ng cylinder. Ang karagdagang paggalaw ng piston ay binabawasan ang dami ng gas, kaya ang presyon at temperatura ay unti-unting tumataas.
Ang yugtong ito ay nasa puso ng kung paano gumagana ang isang reciprocating compressor . Ang parehong mga pangunahing balbula ay nananatiling sarado sa karamihan ng panahon ng compression, na nagpapahintulot sa presyon na bumuo sa halip na hayaang dumaloy ang gas pabalik o makatakas nang maaga. Ang epektibong sealing sa paligid ng piston at piston rod ay kaya mahalaga sa pagpapanatili ng compression efficiency.
Kapag ang presyon ng silindro ay tumaas nang bahagya sa itaas ng presyon ng linya ng paglabas, bubukas ang balbula sa paglabas. Ang piston ay nagpapatuloy hanggang sa dulo ng stroke nito at pinipilit ang mataas na presyon ng gas palabas sa silindro. Nagpapatuloy ang discharge hanggang sa maabot ng piston ang minimum-volume na posisyon.
Hindi lahat ng naka-compress na gas ay umaalis sa silid. Ang isang maliit na halaga ay nananatili sa clearance space sa pagitan ng piston at cylinder head. Ang natitirang high-pressure na gas ay nagiging mahalaga sa susunod na suction stroke.
Kapag ang piston ay nag-reverse ng direksyon, ang natitirang gas sa clearance volume ay lumalawak. Ang suction valve ay hindi maaaring bumukas kaagad dahil ang cylinder pressure sa simula ay nasa itaas pa rin ng suction pressure. Ang sariwang gas ay nagsisimulang pumasok lamang pagkatapos ng muling pagpapalawak na binabawasan ang presyon ng silindro nang sapat.
Ang epektong ito ay isang dahilan kung bakit nakakaimpluwensya ang dami ng clearance sa volumetric na kahusayan . Ang mas malaking volume ng clearance ay nag-iiwan ng mas natitirang gas na magagamit para sa muling pagpapalawak, na maaaring mabawasan ang bahagi ng piston stroke na magagamit para sa pagguhit ng sariwang gas. Samakatuwid, ang clearance ay may parehong mekanikal at thermodynamic na kahalagahan.
Ang isang single-acting compressor ay nagsasagawa ng compression sa isang gilid ng piston. Ang gas ay tinatanggap at pinipiga sa parehong puwang ng silindro habang ang kabaligtaran na bahagi ay hindi gumagana bilang isang katumbas na silid ng compression. Ang pag-aayos ay mekanikal na prangka at karaniwan sa maraming mas maliit o hindi gaanong kumplikadong mga makina.
Ang isang double-acting compressor ay gumagamit ng magkabilang panig ng piston para sa gas compression. Habang ang isang panig ay nagsasagawa ng compression o discharge function, ang kabaligtaran na bahagi ay maaaring kumukuha ng gas, depende sa posisyon ng piston. Ang pagsasaayos na ito ay maaaring magpataas ng kapasidad para sa isang partikular na sukat ng silindro, bagama't nangangailangan ito ng mga karagdagang balbula, pagsasaayos ng sealing, at mas kumplikadong mga daanan ng gas.
Ang pagkakaiba ay nakakatulong na sagutin kung paano gumagana ang isang reciprocating compressor sa iba't ibang disenyong pang-industriya. Ang pangunahing prinsipyo ng positive-displacement ay nananatiling hindi nagbabago, ngunit ang bilang ng mga aktibong puwang ng compression sa bawat paggalaw ng piston ay iba.
Sa isang single-stage compressor, ang gas ay na-compress mula sa suction pressure hanggang sa final discharge pressure sa isang cylinder o compression stage. Hinahati ng mga multi-stage system ang kabuuang pagtaas ng presyon sa dalawa o higit pang mga yugto. Ang gas na ibinubuhos mula sa isang yugto ay nagiging inlet gas para sa susunod na yugto ng mas mataas na presyon.
Ang naka-stage na diskarte na ito ay kadalasang ginagamit kapag ang isang malaking pangkalahatang ratio ng presyon ay kinakailangan. Ang paghahati ng compression sa mga yugto ay maaaring makatulong na kontrolin ang temperatura ng paglabas at nagbibigay-daan sa intermediate na paglamig sa pagitan ng mga hakbang ng compression. Ang mga sukat ng silindro ay karaniwang nagiging mas maliit sa mga susunod na yugto dahil ang gas ay sumasakop sa mas kaunting volume pagkatapos ma-compress.
Ang compression ay nagpapataas ng temperatura ng gas, at ang sobrang temperatura ay maaaring magpapataas ng thermal stress, makakaapekto sa lubrication, at mabawasan ang pangkalahatang kahusayan ng compression. Inaalis ng intercooler ang bahagi ng init na ito bago pumasok ang gas sa susunod na yugto. Ang mas malamig na gas ay may mas mababang tiyak na volume, na maaaring bawasan ang trabaho na kinakailangan para sa kasunod na compression kumpara sa pagpapahintulot sa gas na manatiling sobrang init.
Samakatuwid, ang intercooling ay nagdaragdag ng isa pang layer sa kung paano gumagana ang isang reciprocating compressor sa high-pressure na serbisyo. Ang compressor ay hindi lamang gumagalaw na mga piston; pinamamahalaan nito ang presyon, temperatura, densidad ng gas, sealing, at mekanikal na pagkarga sa isang pinagsamang sistema.
Ang kahusayan ng compressor ay naiimpluwensyahan ng parehong pagkalugi sa makina at pagkalugi sa daanan ng gas. Ang isang makina ay maaaring may tumpak na makinang crankshaft ngunit hindi pa rin gumaganap kung ang mga balbula ay tumagas, pinahihintulutan ng mga singsing ng piston ang labis na suntok, nagiging hindi pabor ang clearance, o hindi sapat ang paglamig. Ang pagtingin sa mga sangkap na magkasama ay nagbibigay ng isang mas kapaki-pakinabang na larawan ng engineering. Pangunahing
| Bahagi ng | Function | Potensyal na Epekto sa Pagganap | ng Karaniwang Pag-aalala |
|---|---|---|---|
| Crankshaft | Naglilipat ng rotational torque | Katatagan ng mekanikal at alitan | Magsuot, misalignment |
| Pang-uugnay na baras | Naglilipat ng paikot na puwersa | Katumpakan ng paggalaw at pagkalugi ng tindig | Pagkasuot ng tindig o pin |
| Crosshead | Gabay sa linear na paggalaw | Pag-align at kontrol sa side-load | Magsuot ng gabay |
| Mga singsing ng piston | I-seal ang interface ng piston-to-cylinder | Pagkontrol ng kapasidad at pagtagas | Blow-by |
| Mga balbula | Kontrolin ang inlet at discharge flow | Pagkawala ng presyon at kapasidad | Paglabas o paghihigpit |
| Silindro | Bumubuo ng compression chamber | Pag-sealing at volumetric na pagganap | Pagsuot sa ibabaw |
| Pag-iimpake | Mga seal sa paligid ng piston rod | Kontrol sa pagkawala ng gas | Leakage |
| Sistema ng paglamig | Tinatanggal ang init ng compression | Pagkontrol sa temperatura at kahusayan | Fouling o hindi sapat na paglamig |
Ang kaugnayang ito ay partikular na nauugnay kapag sinusuri kung paano gumagana ang isang reciprocating compressor sa ilalim ng aktwal na mga kondisyon ng pagpapatakbo sa halip na sa isang perpektong diagram. Ang mekanikal na kondisyon, gas sealing, valve response, at thermal management ay lahat ay nakakaimpluwensya kung gaano karaming input power ang nagiging kapaki-pakinabang na gas compression.
Ang pagsusuot ay hindi lamang nagpapaikli sa buhay ng bahagi; maaari nitong baguhin ang thermodynamic at mekanikal na pag-uugali ng compressor. Ang isang tumutulo na suction valve, halimbawa, ay maaaring pahintulutan ang bahagi ng compressed gas na dumaloy pabalik patungo sa suction side. Ang mga pagod na piston ring ay maaaring magpapahintulot sa blow-by, na binabawasan ang dami ng gas na epektibong na-compress at naihatid.
Ang crosshead o guide wear ay maaaring makaapekto sa piston-rod alignment, habang ang cylinder wear ay maaaring makompromiso ang sealing sa piston interface. Ang pagkasira ng crankshaft o bearing ay maaaring magpapataas ng vibration at mechanical loss. Ang mga ugnayang ito ay nagpapakita kung bakit ang pag-unawa kung paano gumagana ang isang reciprocating compressor ay kapaki-pakinabang para sa diagnosis ng pagpapanatili pati na rin ang pangunahing edukasyon sa kagamitan.
Tumutulo ang suction valve: ang compressed gas ay maaaring bumalik sa suction side.
Tumutulo ang discharge valve: ang high-pressure na gas ay maaaring dumaloy pabalik sa cylinder.
Mga pagod na piston ring: binabawasan ng blow-by ang epektibong compression at kapasidad.
Labis na clearance: mas maraming natitirang gas ang muling lumalawak bago magsimula ang sariwang pagsipsip.
Hindi magandang pagkakahanay: ang pag-iimpake, piston, crosshead, at pagkasuot ng gabay ay maaaring bumilis.
Ang mga reciprocating compressor ay malawakang ginagamit kung saan ang mga operator ay nangangailangan ng kontroladong gas compression, medyo mataas na presyon, o operasyon sa isang malawak na hanay ng presyon. Kasama sa mga karaniwang serbisyong pang-industriya ang natural gas compression, petrochemical processing, refinery operations, chemical production, refrigeration, process-gas handling, at iba pang mga application kung saan ang gas ay dapat i-compress sa pagitan ng tinukoy na suction at discharge na mga kondisyon.
Ang eksaktong disenyo ng makina ay nakasalalay sa komposisyon ng gas, kapasidad, ratio ng presyon, temperatura, tungkulin sa pagpapatakbo, at mga kinakailangan ng planta. Ang isang maliit na single-stage compressor at isang malaking multi-stage crosshead compressor ay maaaring ibang-iba ang hitsura, ngunit ang sagot sa kung paano gumagana ang isang reciprocating compressor ay nakabatay pa rin sa parehong positive-displacement cycle. Pumapasok ang gas sa isang silindro, binabawasan ng paggalaw ng piston ang volume nito, kinokontrol ng mga balbula ang direksyon ng daloy, at ang naka-compress na gas ay pinalalabas sa downstream system.
Ang pag-unawa kung paano gumagana ang isang reciprocating compressor ay nangangailangan ng higit pa kaysa sa pagtukoy ng isang piston na gumagalaw sa loob ng isang silindro. Ang proseso ay nagsisimula sa rotational power sa crankshaft, dumadaan sa connecting rod at crosshead mechanism, nagtutulak sa piston, at sa huli ay nagko-convert ng mekanikal na enerhiya sa tumaas na presyon ng gas sa pamamagitan ng positibong displacement. Ang mga suction at discharge valve ay kumokontrol sa direksyon ng gas, habang ang clearance volume, sealing, cooling, lubrication, alignment, at component ay tinutukoy kung gaano kahusay ang theoretical cycle ay nakakamit sa totoong operasyon.
Para sa mga industriyal na reciprocating compressor, ang mga bahagi tulad ng crankshaft, connecting rod, crosshead, piston rod, cylinder, at valve system ay dapat na masuri bilang mga bahagi ng isang coordinated mechanical system. Ang kanilang geometry, kundisyon, at pakikipag-ugnayan ay direktang nakakaimpluwensya sa katumpakan ng paggalaw, kontrol sa pagtagas, vibration, kapasidad, at pangmatagalang pagiging maaasahan. Ang isang teknikal na kumpletong pag-unawa sa compression cycle ay nagbibigay ng mas matibay na batayan para sa pagpili ng bahagi, mga desisyon sa pagpapanatili, at pag-troubleshoot kaysa sa pagsusuri sa alinmang bahagi sa paghihiwalay.
Ang isang reciprocating compressor ay nagpapataas ng presyon sa pamamagitan ng pag-trap ng gas sa loob ng isang cylinder at pagbabawas ng available na volume gamit ang isang gumagalaw na piston. Habang bumababa ang volume, tumataas ang presyon ng gas hanggang sa lumampas ang presyon ng silindro sa discharge pressure. Ang discharge valve pagkatapos ay bubukas at pinapayagan ang naka-compress na gas na umalis sa silid.
Kino-convert ng crankshaft ang input rotational power sa paggalaw na kinakailangan upang himukin ang connecting rod. Kasama ang mekanismo ng pagkonekta, gumagawa ito ng reciprocating movement na ipinadala sa piston. Nakakaapekto rin ang kondisyon nito sa vibration, bearing loading, at mechanical alignment.
Ang isang crosshead ay gumagabay sa reciprocating assembly kasama ang isang kinokontrol na linear na landas. Ito ay naghihiwalay sa angular na paggalaw ng connecting rod mula sa piston rod at nakakatulong na bawasan ang lateral loading sa piston assembly. Ang kaayusan na ito ay partikular na kapaki-pakinabang sa mas malalaking pang-industriya na compressor.
Ang mga single-acting compressor ay gumagamit ng isang bahagi ng piston para sa compression, habang ang double-acting compressor ay gumagamit ng magkabilang panig. Ang mga double-acting na disenyo ay maaaring magbigay ng mas malaking kapasidad para sa isang partikular na laki ng piston ngunit nangangailangan ng mga karagdagang valve at sealing arrangement. Parehong gumagana ayon sa parehong positibong-displacement na prinsipyo.
Ang intercooling ay nag-aalis ng init pagkatapos ng isang yugto ng compression bago pumasok ang gas sa susunod na yugto. Ang pagbaba ng temperatura ng gas ay maaaring mabawasan ang partikular na volume at makatulong na kontrolin ang trabaho at thermal load na nauugnay sa kasunod na compression. Nakakatulong din ito na pamahalaan ang mga operating temperature sa mga high-pressure compressor system.
Ang dami ng clearance ay naglalaman ng natitirang high-pressure na gas sa dulo ng discharge. Lumalawak ang gas na ito sa simula ng susunod na suction stroke, na nagpapaantala sa punto kung saan maaaring pumasok ang sariwang gas. Ang labis na clearance ay maaaring mabawasan ang volumetric na kahusayan at epektibong kapasidad.
