Un compresor alternativo convierte la rotación mecánica en un movimiento lineal repetido del pistón para comprimir el gas dentro de un cilindro. Si estás tratando de entender cómo funciona un compresor alternativo , la clave es seguir dos procesos al mismo tiempo: la transmisión de fuerza mecánica a través del cigüeñal y el mecanismo de conexión, y el cambio en el volumen y la presión del gas dentro del cilindro. Cada componente tiene una función específica, pero el compresor sólo funciona eficazmente cuando todo el sistema mecánico y de flujo de gas funciona como una unidad coordinada.
A diferencia de los compresores dinámicos que aceleran continuamente el gas, un compresor alternativo es una máquina de desplazamiento positivo. Un volumen definido de gas ingresa al cilindro, queda atrapado y se comprime a medida que el pistón reduce el espacio disponible. Este principio de funcionamiento hace que los compresores alternativos sean particularmente adecuados para aplicaciones que requieren un suministro controlado de gas y presiones de descarga relativamente altas.
A El compresor alternativo es un compresor de desplazamiento positivo que utiliza un pistón que se mueve hacia adelante y hacia atrás dentro de un cilindro para aumentar la presión del gas. Durante la carrera de succión, el volumen del cilindro aumenta y el gas ingresa a través del válvula de succión . Durante la carrera de compresión, el pistón reduce el volumen del cilindro hasta que la presión interna aumenta lo suficiente como para que se abra la válvula de descarga.
Por lo tanto, comprender cómo funciona un compresor alternativo comienza con la relación presión-volumen dentro del cilindro. A medida que disminuye el volumen de gas encerrado, aumenta la presión del gas. La temperatura normalmente también aumenta durante la compresión, razón por la cual el enfriamiento se vuelve cada vez más importante en los sistemas de compresores multietapa y de alta presión.
Los compresores alternativos industriales pueden utilizar cilindros de simple o doble efecto, y la compresión puede ocurrir en una etapa o en varias etapas. Sus diseños pueden diferir considerablemente, pero la secuencia operativa fundamental sigue siendo la misma: admitir gas, reducir su volumen, aumentar su presión y descargarlo al sistema aguas abajo.
El principio de funcionamiento se basa en el desplazamiento positivo . En lugar de producir presión principalmente a través de la velocidad del gas, la máquina cambia físicamente el volumen de una cámara de compresión cerrada. El pistón crea este volumen cambiante a medida que viaja entre los dos extremos del cilindro.
Cuando la gente pregunta cómo funciona un compresor alternativo , a menudo se centran sólo en el pistón. En realidad, el pistón no puede crear una compresión controlada sin el cigüeñal, la biela, la cruceta o la disposición de guía del pistón, el vástago del pistón, el cilindro y las válvulas automáticas de succión y descarga. El movimiento mecánico y el control del flujo de gas deben permanecer sincronizados incluso aunque las válvulas generalmente funcionan por diferencias de presión en lugar de por un tren de válvulas sincronizadas mecánicamente.
Al comienzo de un ciclo de compresión, el cilindro contiene gas aproximadamente en condiciones de succión. A medida que el pistón se mueve hacia la culata, el espacio disponible se vuelve progresivamente más pequeño. Por lo tanto, el gas se comprime, lo que hace que la presión y la temperatura aumenten hasta que la presión del cilindro excede la presión que actúa en el lado de descarga.
Esta relación explica la física central detrás de cómo funciona un compresor alternativo . El pistón no 'crea presión' directamente como acción aislada; en cambio, reduce el volumen disponible para un gas confinado. La presión se desarrolla porque el gas es forzado a entrar en un espacio más pequeño mientras el cilindro y las válvulas impiden el escape incontrolado.
En los compresores reales, el proceso es más complejo que una relación ideal presión-volumen porque la transferencia de calor, las pérdidas de las válvulas, las fugas de gas, el volumen libre, la fricción y las propiedades del gas influyen en el rendimiento. Para contenido SEO dirigido a compradores técnicos o personal de mantenimiento, estos factores son más útiles que simplemente decir que el pistón 'empuja gas'.
La mayoría de los compresores alternativos son impulsados por un motor u otro motor primario que genera un par de rotación. El cigüeñal recibe esta entrada rotacional y la transfiere a través de la biela. Luego, la geometría del cigüeñal convierte el movimiento giratorio en el movimiento alternativo lineal requerido por el pistón.

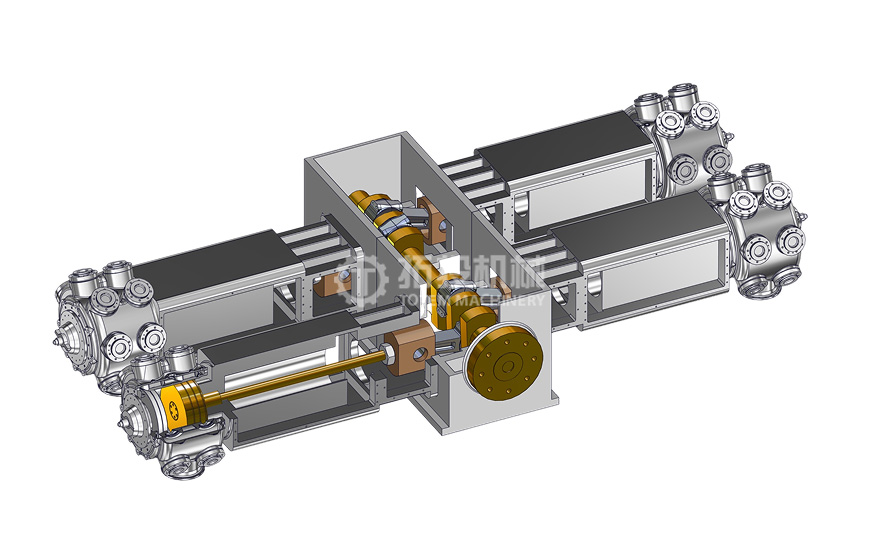

En máquinas de tipo cruceta más grandes, la biela actúa sobre la cruceta en lugar de directamente sobre el pistón. La cruceta se desplaza a lo largo de guías y transfiere fuerza a través del vástago del pistón, lo que ayuda a mantener el movimiento axial controlado. Esta disposición reduce la carga lateral que de otro modo actuaría directamente sobre las superficies del pistón y del cilindro.
Esta conversión mecánica es fundamental para el funcionamiento de un compresor alternativo porque la generación de presión depende de un desplazamiento del pistón controlado con precisión. Un espacio libre excesivo, una mala alineación, cojinetes desgastados o una guía inestable pueden afectar más que la confiabilidad mecánica; también pueden influir en el sellado, la vibración, la fricción y el rendimiento del compresor a largo plazo.
Un compresor alternativo debe verse como una cadena de transferencia de energía en lugar de un conjunto de piezas separadas. La energía mecánica ingresa a través del sistema de propulsión, se convierte en fuerza alternativa y finalmente se transfiere al gas en forma de aumento de presión. Los siguientes componentes realizan las funciones principales en esa cadena.
El cigüeñal recibe un par de rotación del sistema de transmisión y proporciona el movimiento excéntrico necesario para mover la biela. Debido a que experimenta cargas cíclicas repetidas, su geometría, interfaces de rodamiento, alineación y condición de la superficie influyen en la estabilidad mecánica. Por lo tanto, un problema en el cigüeñal puede afectar la vibración, la carga de los cojinetes, el movimiento de la biela y la precisión de la carrera del pistón.
Al explicar cómo funciona un compresor alternativo , la mejor manera de describir el cigüeñal es como el punto de partida del sistema mecánico de conversión de movimiento del compresor. No comprime el gas directamente. En cambio, proporciona el movimiento controlado que finalmente impulsa el pistón a través del ciclo de compresión.
La biela transmite fuerza entre el cigüeñal giratorio y el conjunto alternativo. Su movimiento cambia continuamente a lo largo de cada revolución, creando el movimiento hacia adelante y hacia atrás necesario para la carrera del pistón. Las cargas también se invierten repetidamente, por lo que la varilla, los pasadores, los cojinetes y las superficies de contacto deben funcionar de manera confiable bajo tensión cíclica.
En un compresor alternativo de tipo cruceta, la cruceta proporciona una interfaz lineal guiada entre la biela y el vástago del pistón. Esto ayuda a separar el movimiento angular de la biela del movimiento rectilíneo requerido por el pistón. Para máquinas industriales más grandes, ese movimiento guiado es particularmente valioso porque limita el empuje lateral sobre el conjunto del pistón y favorece una alineación estable.
El vástago del pistón conecta el mecanismo alternativo guiado al pistón. Transmite repetidamente cargas de compresión y tracción mientras pasa a través del sistema de sellado del extremo del cilindro. Por lo tanto, la alineación es importante porque una desviación excesiva puede acelerar el desgaste de la empaquetadura, las guías, los anillos del pistón o los componentes relacionados.
El pistón es el componente que cambia directamente el volumen de trabajo del cilindro. A medida que se aleja de la culata, queda espacio disponible para el gas entrante; a medida que avanza hacia la cabeza, ese espacio disminuye y comienza la compresión. Esta es la parte más visible de cómo funciona un compresor alternativo , pero el pistón depende de cada componente aguas arriba para mantener la carrera correcta.
El cilindro proporciona la cámara que contiene la presión en la que se producen la succión, la compresión y la descarga. La geometría del orificio, el estado de la superficie, la disposición de enfriamiento, la ubicación de la válvula y la relación con el pistón afectan el sellado y el flujo de gas. El desgaste o daño a la superficie del cilindro puede contribuir a fugas más allá de los anillos del pistón y a una capacidad efectiva reducida.
Debe quedar un pequeño espacio entre el pistón y la culata al final de la carrera. Este espacio se conoce como volumen libre y juega un papel importante en el funcionamiento real del compresor. Algo de gas a alta presión permanece en ese volumen después de la descarga, por lo que el siguiente ciclo no comienza con un cilindro completamente vacío.
Las válvulas de compresores alternativos generalmente funcionan automáticamente en respuesta a las diferencias de presión. Durante la succión, la presión del cilindro cae por debajo de la presión del lado de succión, lo que permite que se abra la válvula de succión. Cuando comienza la compresión, la relación de presión se invierte y la válvula de succión se cierra.
La válvula de descarga permanece cerrada hasta que la presión del cilindro sea mayor que la presión en el lado de descarga. Luego se abre y permite que el gas comprimido salga del cilindro. La condición de la válvula afecta directamente el funcionamiento de un compresor alternativo en la práctica porque las fugas, el retraso en la apertura, el flujo restringido o los elementos de la válvula dañados pueden aumentar las pérdidas y reducir la capacidad efectiva.
La forma más sencilla de comprender el ciclo operativo completo es seguir la presión del cilindro y la posición del pistón durante una revolución. En un compresor de simple efecto simplificado, la secuencia principal consiste en succión, compresión, descarga y reexpansión del gas atrapado en el espacio libre. Esta vista de cuatro partes ofrece una explicación más precisa que reducir el proceso a sólo 'admisión y compresión'.
A medida que el pistón se aleja de la culata, el volumen del cilindro aumenta y la presión interna disminuye. Una vez que la presión del cilindro es ligeramente inferior a la presión de la línea de succión, la válvula de succión se abre. Luego, el gas fresco ingresa al cilindro mientras la válvula de descarga permanece cerrada.
El gas continúa entrando hasta que el pistón se acerca al final de la carrera de succión. La cantidad realmente admitida depende de factores como la presión de succión, la temperatura del gas, el comportamiento de la válvula, la velocidad de operación, las fugas y la reexpansión relacionada con el espacio libre. Estas influencias ayudan a explicar por qué la capacidad real del compresor difiere de un cálculo de desplazamiento geométrico ideal.
El cigüeñal continúa girando e invierte la dirección del pistón. Cuando el pistón comienza a retroceder hacia la culata, la válvula de succión se cierra y el gas queda atrapado dentro del cilindro. Un mayor movimiento del pistón reduce el volumen de gas, por lo que la presión y la temperatura aumentan progresivamente.
Esta etapa es la base del funcionamiento de un compresor alternativo . Ambas válvulas principales permanecen cerradas durante la mayor parte del período de compresión, lo que permite que se acumule presión en lugar de permitir que el gas fluya hacia atrás o escape prematuramente. Por lo tanto, es esencial un sellado eficaz alrededor del pistón y del vástago para mantener la eficiencia de la compresión.
Cuando la presión del cilindro aumenta ligeramente por encima de la presión de la línea de descarga, se abre la válvula de descarga. El pistón continúa hacia el final de su carrera y expulsa el gas a alta presión del cilindro. La descarga continúa hasta que el pistón alcanza la posición de volumen mínimo.
No todo el gas comprimido sale de la cámara. Queda una pequeña cantidad en el espacio libre entre el pistón y la culata. Ese gas residual a alta presión adquiere importancia durante la siguiente carrera de succión.
Cuando el pistón invierte la dirección, el gas residual en el volumen de holgura se expande. La válvula de succión no puede abrirse inmediatamente porque la presión del cilindro inicialmente todavía está por encima de la presión de succión. El gas fresco comienza a entrar sólo después de que la reexpansión reduce suficientemente la presión del cilindro.
Este efecto es una de las razones por las que el volumen de liquidación influye en la eficiencia volumétrica . Un mayor volumen de holgura deja más gas residual disponible para la reexpansión, lo que puede reducir la parte de la carrera del pistón disponible para aspirar gas fresco. Por lo tanto, el juego tiene importancia tanto mecánica como termodinámica.
Un compresor de simple efecto realiza la compresión en un lado del pistón. El gas se admite y se comprime en el mismo espacio del cilindro, mientras que el lado opuesto no funciona como una cámara de compresión equivalente. La disposición es mecánicamente sencilla y es común en muchas máquinas más pequeñas o menos complejas.
Un compresor de doble acción utiliza ambos lados del pistón para comprimir el gas. Mientras un lado realiza una función de compresión o descarga, el lado opuesto puede estar aspirando gas, dependiendo de la posición del pistón. Esta disposición puede aumentar la capacidad para un tamaño de cilindro determinado, aunque requiere válvulas adicionales, disposiciones de sellado y conductos de gas más complejos.
La distinción ayuda a responder cómo funciona un compresor alternativo en diferentes diseños industriales. El principio fundamental de desplazamiento positivo permanece sin cambios, pero el número de espacios de compresión activos por movimiento del pistón es diferente.
En un compresor de una sola etapa, el gas se comprime desde la presión de succión hasta la presión de descarga final en un cilindro o etapa de compresión. Los sistemas de múltiples etapas dividen el aumento total de presión en dos o más etapas. El gas descargado de una etapa se convierte en el gas de entrada para la siguiente etapa de mayor presión.
Este enfoque por etapas se utiliza a menudo cuando se requiere una relación de presión general grande. Dividir la compresión en etapas puede ayudar a controlar la temperatura de descarga y permite un enfriamiento intermedio entre los pasos de compresión. Los tamaños de los cilindros comúnmente se vuelven más pequeños en etapas posteriores porque el gas ocupa menos volumen después de ser comprimido.
La compresión eleva la temperatura del gas y una temperatura excesiva puede aumentar el estrés térmico, afectar la lubricación y reducir la eficiencia general de la compresión. Un intercooler elimina parte de este calor antes de que el gas pase a la siguiente etapa. El gas más frío tiene un volumen específico más bajo, lo que puede reducir el trabajo requerido para la compresión posterior en comparación con permitir que el gas permanezca excesivamente caliente.
Por lo tanto, el intercooling agrega otra capa a cómo funciona un compresor alternativo en servicio de alta presión. El compresor no se limita a mover pistones; gestiona la presión, la temperatura, la densidad del gas, el sellado y la carga mecánica en un sistema integrado.
La eficiencia del compresor está influenciada tanto por las pérdidas mecánicas como por las pérdidas en la ruta del gas. Una máquina puede tener un cigüeñal mecanizado con precisión y aun así funcionar mal si las válvulas tienen fugas, los anillos del pistón permiten un escape excesivo, el espacio libre se vuelve desfavorable o el enfriamiento es inadecuado. Mirar los componentes juntos da una imagen de ingeniería más útil.
| Componente | Función principal | Efecto potencial sobre el rendimiento | Preocupación típica |
|---|---|---|---|
| Cigüeñal | Transfiere par rotacional | Estabilidad mecánica y fricción. | Desgaste, desalineación |
| Biela | Transfiere fuerza cíclica | Precisión de movimiento y pérdidas de rodamiento. | Desgaste de cojinetes o pasadores |
| cruceta | Guías de movimiento lineal. | Control de alineación y carga lateral | Desgaste de guía |
| Anillos de pistón | Interfaz de sello de pistón a cilindro | Control de capacidad y fugas. | soplado |
| válvulas | Controlar el flujo de entrada y descarga. | Pérdidas de presión y capacidad. | Fuga o restricción |
| Cilindro | Forma cámara de compresión. | Sellado y rendimiento volumétrico. | Desgaste superficial |
| Embalaje | Sellos alrededor del vástago del pistón | Control de pérdida de gas | Fuga |
| Sistema de refrigeración | Elimina el calor de compresión. | Control de temperatura y eficiencia. | Ensuciamiento o enfriamiento insuficiente |
Esta relación es particularmente relevante al evaluar cómo funciona un compresor alternativo en condiciones de operación reales en lugar de en un diagrama ideal. La condición mecánica, el sellado del gas, la respuesta de la válvula y la gestión térmica influyen en la cantidad de energía de entrada que se convierte en compresión de gas útil.
El desgaste no sólo acorta la vida útil de los componentes; puede alterar el comportamiento termodinámico y mecánico del compresor. Una válvula de succión con fugas, por ejemplo, puede permitir que parte del gas comprimido fluya de regreso hacia el lado de succión. Los anillos de pistón desgastados pueden permitir la fuga, reduciendo la cantidad de gas efectivamente comprimido y entregado.
El desgaste de la cruceta o de la guía puede afectar la alineación del vástago del pistón, mientras que el desgaste del cilindro puede comprometer el sellado en la interfaz del pistón. El deterioro del cigüeñal o de los cojinetes puede aumentar la vibración y las pérdidas mecánicas. Estas relaciones muestran por qué comprender cómo funciona un compresor alternativo es útil para el diagnóstico de mantenimiento y para la educación básica sobre equipos.
Válvula de succión con fugas: el gas comprimido puede regresar hacia el lado de succión.
Válvula de descarga con fugas: el gas a alta presión puede regresar al cilindro.
Anillos de pistón desgastados: el escape reduce la compresión y la capacidad efectivas.
Aclaramiento excesivo: más gas residual se vuelve a expandir antes de que comience una nueva succión.
Mala alineación: el desgaste de la empaquetadura, el pistón, la cruceta y la guía puede acelerarse.
Los compresores alternativos se utilizan ampliamente cuando los operadores necesitan compresión de gas controlada, presión relativamente alta u operación en un amplio rango de presión. Los servicios industriales típicos incluyen compresión de gas natural, procesamiento petroquímico, operaciones de refinería, producción química, refrigeración, manejo de gas de proceso y otras aplicaciones donde el gas debe comprimirse entre condiciones definidas de succión y descarga.
El diseño exacto de la máquina depende de la composición del gas, la capacidad, la relación de presión, la temperatura, el servicio operativo y los requisitos de la planta. Un compresor pequeño de una sola etapa y un compresor grande de cruceta de múltiples etapas pueden parecer muy diferentes, pero la respuesta a cómo funciona un compresor alternativo todavía se basa en el mismo ciclo de desplazamiento positivo. El gas ingresa a un cilindro, el movimiento del pistón reduce su volumen, las válvulas controlan la dirección del flujo y el gas comprimido se descarga al sistema aguas abajo.
Comprender cómo funciona un compresor alternativo requiere más que identificar un pistón que se mueve dentro de un cilindro. El proceso comienza con la potencia de rotación en el cigüeñal, pasa a través de la biela y el mecanismo de cruceta, impulsa el pistón y, finalmente, convierte la energía mecánica en una mayor presión del gas mediante un desplazamiento positivo. Las válvulas de succión y descarga controlan la dirección del gas, mientras que el volumen de holgura, el sellado, el enfriamiento, la lubricación, la alineación y la condición de los componentes determinan la eficiencia con la que se logra el ciclo teórico en la operación real.
Por lo tanto, para los compresores alternativos industriales, componentes como el cigüeñal, la biela, la cruceta, el vástago del pistón, el cilindro y el sistema de válvulas deben evaluarse como partes de un sistema mecánico coordinado. Su geometría, condición e interacción influyen directamente en la precisión del movimiento, el control de fugas, la vibración, la capacidad y la confiabilidad a largo plazo. Una comprensión técnicamente completa del ciclo de compresión proporciona una base más sólida para la selección de componentes, las decisiones de mantenimiento y la resolución de problemas que examinar una sola pieza de forma aislada.
Un compresor alternativo aumenta la presión atrapando gas dentro de un cilindro y reduciendo el volumen disponible con un pistón en movimiento. A medida que el volumen disminuye, la presión del gas aumenta hasta que la presión del cilindro excede la presión de descarga. Luego, la válvula de descarga se abre y permite que el gas comprimido salga de la cámara.
El cigüeñal convierte la potencia de rotación de entrada en el movimiento necesario para impulsar la biela. Junto con el mecanismo de conexión, produce el movimiento alternativo transmitido al pistón. Su condición también afecta la vibración, la carga de los rodamientos y la alineación mecánica.
Una cruceta guía el conjunto alternativo a lo largo de una trayectoria lineal controlada. Separa el movimiento angular de la biela del vástago del pistón y ayuda a reducir la carga lateral en el conjunto del pistón. Esta disposición es particularmente útil en compresores industriales más grandes.
Los compresores de simple efecto utilizan un lado del pistón para la compresión, mientras que los compresores de doble efecto utilizan ambos lados. Los diseños de doble acción pueden proporcionar una mayor capacidad para un tamaño de pistón determinado, pero requieren válvulas y disposiciones de sellado adicionales. Ambos operan según el mismo principio de desplazamiento positivo.
El intercooling elimina el calor después de una etapa de compresión antes de que el gas ingrese a la siguiente etapa. Bajar la temperatura del gas puede reducir el volumen específico y ayudar a controlar el trabajo y la carga térmica asociados con la compresión posterior. También ayuda a gestionar las temperaturas de funcionamiento en sistemas de compresores de alta presión.
El volumen de liquidación contiene gas residual a alta presión al final de la descarga. Este gas se expande durante el comienzo de la siguiente carrera de succión, retrasando el punto en el que puede entrar gas fresco. Por lo tanto, un espacio libre excesivo puede reducir la eficiencia volumétrica y la capacidad efectiva.
