Anong Mga Pagsusuri sa Kalidad ang Mahalaga para sa Mga Bahagi ng Custom-Machined Steam Turbine?

Ang isang perpektong makina na ibabaw ay hindi palaging nangangahulugan ng isang maaasahang bahagi ng turbine. Ang mga nakatagong depekto o maliit na dimensional na error ay maaaring humantong sa mga seryosong problema sa pagpapatakbo. Custom-machine Ang mga Bahagi ng Steam Turbine ay nangangailangan ng maingat na inspeksyon bago i-install. Maaaring makaapekto sa pagkakahanay, lubrication, at sealing ang mga maling dimensyon, hindi magandang pagkakaayos sa ibabaw, o hindi angkop na mga materyales. Ang mga visual na pagsusuri lamang ay hindi makumpirma kung ang isang bahagi ay nakakatugon sa mga pagtutukoy nito. Ang mga mamimili ay nangangailangan ng maaasahang katibayan ng kalidad ng materyal, katumpakan ng machining, at integridad ng istruktura. Sinasaklaw ng gabay na ito ang mahahalagang pagsusuri sa kalidad, mula sa dimensional na inspeksyon hanggang sa hindi mapanirang pagsubok. Malalaman mo rin kung aling mga tala ng inspeksyon ang susuriin bago tanggapin ang paghahatid.

Aling mga Pagsusuri sa Kalidad ang Dapat Kinakailangan Bago Tumanggap ng Mga Piyesang Makina?

Hindi lahat ng bahagi ng turbine ay nangangailangan ng parehong proseso ng inspeksyon. Ang isang rotor shaft ay nahaharap sa iba't ibang mga operating stress kaysa sa isang tindig o casing. Samakatuwid, dapat tukuyin ng mga mamimili ang mga kritikal na katangian bago pumili ng mga paraan ng inspeksyon. Ang pinaka-epektibong diskarte ay nag-uugnay sa bawat kinakailangan sa kalidad sa isang partikular na panganib sa pagpapatakbo. Nagtatatag din ito ng malinaw na pamantayan sa pagtanggap bago magsimula ang pagmamanupaktura.

Tukuyin ang Mga Kritikal na Katangian Mula sa Mga Pagguhit ng Engineering

Ang mga inaprubahang guhit sa engineering ay nagbibigay ng pundasyon para sa inspeksyon ng machining. Tinutukoy nila ang mga sukat, pagpapaubaya, materyales, kinakailangan sa ibabaw, at mahahalagang relasyon sa pagpupulong.

Bago ang produksyon, dapat kumpirmahin ng mga tagagawa at mamimili ang sumusunod na impormasyon:

• Pagbabago sa pagguhit: I-verify na ang produksyon ay sumusunod sa mga pinakabagong naaprubahang teknikal na dokumento.

• Mga kritikal na dimensyon: Tukuyin ang mga feature na nakakaapekto sa alignment, clearance, sealing, at pagpoposisyon ng bahagi.

• Mga geometric tolerance: Kumpirmahin ang mga kinakailangan para sa roundness, flatness, perpendicularity, at nauugnay na runout.

• Mga pagtutukoy ng materyal: Tukuyin ang kinakailangang grado ng materyal at mga kondisyon sa pagproseso.

• Mga kinakailangan sa inspeksyon: Tukuyin ang mga paraan ng pagsukat, mga limitasyon sa pagtanggap, at kinakailangang dokumentasyon.

Pinipigilan ng mga detalyeng ito ang mga hindi pagkakasundo sa panahon ng panghuling inspeksyon. Tinutulungan din nila ang mga tagagawa na pumili ng naaangkop na kagamitan sa pagmachining at pagsukat.

Para sa mga kapalit na bahagi, ang katumpakan ng pagguhit ay nagiging lalong mahalaga. Ang mga lumang kagamitan ay maaaring may mga hindi kumpletong rekord o binagong sukat ng pagpupulong. Ang mga sukat mula sa mga pagod na bahagi ay maaaring hindi kumakatawan sa kanilang orihinal na disenyo. Samakatuwid, dapat kumpirmahin ng mga mamimili ang mga kritikal na sukat laban sa maaasahang mga sanggunian sa engineering hangga't maaari.

Itugma ang Mga Kinakailangan sa Inspeksyon sa Component Function

Dapat ipakita ng mga priyoridad sa inspeksyon kung paano gumagana ang bawat bahagi sa loob ng turbine. Ang mga umiikot na bahagi ay nangangailangan ng iba't ibang pagsusuri mula sa mga nakatigil na istruktura.

Isaalang-alang ang isang turbine shaft at isang bearing bushing. Parehong nangangailangan ng tumpak na mga sukat, ngunit ang kanilang mga priyoridad sa inspeksyon ay naiiba. Ang inspeksyon ng baras ay lubos na nakatuon sa rotational geometry at mga kondisyon ng journal. Binibigyang-diin ng inspeksyon ng busing ang bore geometry, fit, at working surface. Ang isang kumpletong plano sa inspeksyon ay dapat matukoy ang mga pagkakaibang ito bago magsimula ang machining.

Paano Mapapatunayan ang Kalidad at Traceability ng Materyal?

Ang wastong machining ay hindi makakabawi sa hindi angkop na mga hilaw na materyales. Ang mga bahagi ng steam turbine ay gumagana sa ilalim ng mga mekanikal na pagkarga, pagbabago ng temperatura, at kung minsan ay kinakaing unti-unti na mga kondisyon. Samakatuwid, ang kanilang mga materyales ay dapat tumugma sa nilalayon na mga kinakailangan sa serbisyo. Ang materyal na inspeksyon ay dapat magtatag ng parehong komposisyon at traceability. Ang mga mamimili ay nangangailangan ng ebidensya na nagpapakita kung anong materyal ang ginamit at kung paano ito naproseso.

I-verify ang Mga Sertipiko ng Materyal at Komposisyon ng Kemikal

Ang mga sertipiko ng materyal ay nagbibigay ng impormasyon tungkol sa komposisyon ng hilaw na materyal at nasubok na mga katangian. Dapat ihambing ng mga mamimili ang mga talaang ito laban sa naaprubahang detalye ng pagmamanupaktura.

Ang isang angkop na pagsusuri sa materyal ay kinabibilangan ng:

• Grade ng materyal: Kumpirmahin ang tinukoy na pagtatalaga ng haluang metal o bakal.

• Komposisyon ng kemikal: Ihambing ang mga naiulat na elemento laban sa mga kinakailangang limitasyon ng materyal.

• Mga mekanikal na katangian: Suriin ang dokumentadong lakas at iba pang tinukoy na mga resulta ng pagsubok.

• Numero ng init: I-link ang natapos na bahagi sa orihinal nitong batch ng materyal.

• Pagkakakilanlan ng sertipiko: Kumpirmahin ang pagkakapare-pareho sa pagitan ng mga pagmamarka ng materyal at mga ibinigay na tala.

Para sa ilang partikular na bahagi ng alloy, ang positive material identification (PMI) ay nagbibigay ng karagdagang pag-verify. Tinutulungan ng pagsusuring ito na kumpirmahin ang mga napiling elemento ng alloying sa pamamagitan ng angkop na kagamitan sa pagsubok.

Gayunpaman, hindi maitatag ng PMI ang bawat mekanikal o metalurhikong pag-aari. Dapat nitong suportahan ang materyal na sertipikasyon sa halip na palitan ito. Ang mga pagpapalit ng materyal ay nangangailangan din ng maingat na pagsusuri. Maaaring magkamukha ang dalawang grado ng bakal ngunit magkaiba ang kilos sa matataas na temperatura. Ang kanilang pagpapanatili ng lakas, paglaban sa pagkapagod, at pagganap ng creep ay maaaring magkaiba nang malaki. Anumang iminungkahing pagpapalit ay dapat makatanggap ng naaangkop na pag-apruba sa engineering bago ang produksyon.

Kumpirmahin ang Mga Mechanical Properties at Heat Treatment Records

Ang komposisyon ng kemikal lamang ay hindi nagtatatag ng pagiging angkop sa materyal. Ang mga mekanikal na katangian at mga kondisyon ng paggamot sa init ay nakakaimpluwensya rin sa pagganap ng serbisyo. Dapat suriin ng mga mamimili ang mga available na resulta ng tensile test, lakas ng ani, tigas, at mga tinukoy na katangian ng epekto. Ang mga kinakailangang pagsusulit ay nakasalalay sa materyal na grado at naaangkop na mga kinakailangan sa engineering.

Ang heat treatment ay maaaring makaimpluwensya sa tigas, tigas, natitirang stress, at microstructure. Maaaring bawasan ng maling pagpoproseso ang pagganap sa ilalim ng paulit-ulit na paglo-load o matagal na mataas na temperatura.

Para sa mga kritikal na bahagi, dapat matukoy ng mga nauugnay na talaan ang:

• Ang nakumpletong proseso ng heat-treatment at naaangkop na pamamaraan.

• Naitala ang mga temperatura at mga panahon ng pagpigil, kung saan kinakailangan.

• Mga kondisyon ng paglamig na tinukoy ng naaprubahang proseso.

• Panghuling tigas o mekanikal na mga resulta ng pagsubok.

• Pagkilala sa materyal na nag-uugnay sa mga talaan ng paggamot sa bahagi.

Maaaring ipakita ng mga pagsukat ng katigasan ang ilang mga hindi pagkakapare-pareho sa pagproseso. Gayunpaman, ang katanggap-tanggap na katigasan ay hindi awtomatikong nagpapatunay ng sapat na katigasan o paglaban sa kilabot. Dapat magpatuloy ang traceability sa buong pagmamanupaktura. Ang pagputol, pagma-machine, heat treatment, at subcontracted processing ay hindi dapat masira ang pagkakakilanlan ng materyal.

Aling Dimensional at Geometric na Inspeksyon ang Pinipigilan ang Mga Problema sa Pagkasyahin?

Tinutukoy ng katumpakan ng dimensyon kung maaaring magkasya ang isang custom na bahagi sa nilalayon nitong pagpupulong. Tinutukoy ng geometric accuracy kung ang mga feature nito ay nagpapanatili ng mga kinakailangang relasyon. Maaaring matugunan ng isang bahagi ang mga indibidwal na pagpapaubaya sa laki ngunit mananatiling hindi angkop para sa pag-install. Nangyayari ito kapag ang hugis, pagkakahanay, o pagpoposisyon ng tampok ay lumampas sa mga katanggap-tanggap na limitasyon.

Sukatin ang Mga Kritikal na Dimensyon Laban sa Mga Naaprubahang Pagpapahintulot

Inihahambing ng dimensional na inspeksyon ang mga natapos na sukat laban sa mga naaprubahang guhit. Ang saklaw ng inspeksyon ay dapat tumuon sa mga tampok na nakakaapekto sa pagganap ng pagganap. Kasama sa mga karaniwang target sa pagsukat ang mga shaft journal, bearing bores, balikat, grooves, mounting hole, at sealing dimension.

Ang iba't ibang mga instrumento sa pagsukat ay nagsisilbi sa iba't ibang layunin:

• Micrometers: Sukatin nang tumpak ang mga panlabas na diameter at kapal.

• Bore gauge: Suriin ang mga panloob na diameter at pagkakaiba-iba sa mga posisyon ng pagsukat.

• Coordinate measuring machine: Siyasatin ang mga kumplikadong geometries at mga ugnayan ng tampok.

• Mga sukat ng taas: Sukatin ang mga napiling posisyon ng feature at mga dimensional na relasyon.

• Mga indicator ng katumpakan: Suriin ang mga tinukoy na runout at geometric na variation.

Ang pagpili ng instrumento ay dapat sumasalamin sa kinakailangang pagpapaubaya at kawalan ng katiyakan sa pagsukat. Ang isang naka-calibrate na instrumento lamang ay hindi ginagarantiyahan ang isang maaasahang resulta. Mahalaga rin ang pagsukat ng temperatura para sa malalaking bahagi ng metal. Maaaring baguhin ng thermal expansion ang mga sinusukat na dimensyon at makakaimpluwensya sa mga resulta ng inspeksyon.

Para sa mga kritikal na dimensyon, ang mga ulat ay dapat magtala ng mga aktwal na halaga. Ang isang simpleng pass/fail statement ay nagbibigay ng hindi gaanong kapaki-pakinabang na impormasyon para sa pagpaplano ng pagpupulong sa hinaharap. Isaalang-alang ang isang kapalit na bearing bushing. Ang sinusukat nitong bore diameter ay maaaring matugunan ang aprubadong tolerance. Gayunpaman, ang sobrang ovality ay maaari pa ring makaapekto sa running clearance at pag-uugali ng oil-film. Ipinapakita ng halimbawang ito kung bakit nangangailangan ang dimensional na inspeksyon ng higit sa isang posisyon ng pagsukat.

Suriin ang Mga Geometric Tolerance at Mga Relasyon sa Assembly

Sinusuri ng mga geometric na inspeksyon ang mga ugnayan sa pagitan ng mga surface at feature ng bahagi. Ang mga sukat na ito ay nagiging partikular na mahalaga para sa mga umiikot na pagtitipon.

Maaaring kabilang sa mahahalagang katangian ang:

• Roundness: Isinasaad kung gaano kalapit ang sinusukat na cross-section sa isang tunay na bilog.

• Cylindricity: Sinusuri ang pangkalahatang cylindrical na anyo ng isang tinukoy na ibabaw.

• Flatness: Sinusuri ang pagkakaiba-iba sa isang functional plane.

• Perpendicularity: Kinukumpirma ang oryentasyong nauugnay sa isang tinukoy na datum.

• Runout: Sinusuri ang pagkakaiba-iba ng ibabaw sa panahon ng pag-ikot sa paligid ng isang naitatag na axis ng datum.

Para sa mga rotor shaft, ang runout inspection ay nakakatulong na makita ang mga nauugnay na geometric deviation. Ang sobrang runout ay maaaring mag-ambag sa mga problema sa pagpupulong at pagpapatakbo. Gayunpaman, ang kabuuang ipinahiwatig na runout ay nakasalalay sa pagsasaayos ng pagsukat. Ang mga inspektor ay dapat magtatag ng mga sanggunian sa datum, mga kondisyon ng suporta, at mga lokasyon ng pagsukat.

Ang mga sukat ng runout ay mayroon ding mga limitasyon. Hindi nila pinapalitan ang dynamic na pagbabalanse o komprehensibong pagsusuri ng rotor assembly. Katulad nito, ang bearing fit ay nangangailangan ng higit pa sa pagsuri ng isang diameter. Dapat isaalang-alang ng mga inspektor ang geometry ng pabahay, mga ibabaw ng pagsasama, at mga tinukoy na clearance ng pagpupulong. Samakatuwid, ang mga mamimili ay dapat humiling ng mga geometric na resulta sa tuwing nakasalalay ang function ng bahagi sa mga ugnayang ito.

Paano Dapat Suriin ang Surface Finish at Machining Defects?

Ang kalidad ng ibabaw ay direktang nakakaimpluwensya sa gawi ng pakikipag-ugnay, pagpapadulas, sealing, at pagsusuot. Maaaring matugunan ng isang bahagi ang mga dimensional tolerance habang naglalaman ng mga hindi katanggap-tanggap na depekto sa ibabaw. Dapat matugunan ng inspeksyon ang parehong sinusukat na texture sa ibabaw at nakikitang pinsala sa pagmamanupaktura. Ang mga pagsusuring ito ay lalong mahalaga sa mga gumaganang ibabaw.

Suriin ang Kagaspangan sa Ibabaw sa Mga Functional Contact Area

Ang pagkamagaspang ng ibabaw ay naglalarawan ng maliliit na pagkakaiba-iba sa isang machined na ibabaw. Ang mga variation na ito ay maaaring makaimpluwensya sa lubrication, friction, sealing performance, at component contact.

Dalawang karaniwang ginagamit na mga parameter ay Ra at Rz. Kinakatawan ng Ra ang arithmetic mean roughness ng nasuri na profile. Inilalarawan ng Rz ang mga katangian ng taas ng profile sa ilalim ng naaangkop na pamantayan sa pagsukat. Wala alinman sa parameter ang nagbibigay ng pangkalahatang pagtanggap na halaga para sa bawat bahagi ng turbine. Ang mga angkop na limitasyon ay nakasalalay sa pagguhit, materyal, at pagpapaandar ng pagpapaandar.

Halimbawa, ang mga bearing journal ay nangangailangan ng kinokontrol na mga kondisyon sa ibabaw upang suportahan ang hydrodynamic na pagpapadulas. Ang kanilang pagtatapos ay maaaring makaimpluwensya sa pag-uugali at pagsusuot ng oil-film. Ang mga sealing surface ay nangangailangan din ng angkop na texture. Ang sobrang pagkamagaspang ay maaaring lumikha ng mga daanan ng pagtagas o mapabilis ang pagkasira ng contact.

Samakatuwid, ang inspeksyon sa ibabaw ay dapat tukuyin ang mga posisyon ng pagsukat at mga pamamaraan ng pagsusuri. Ang mga instrumento ay dapat ding may angkop na kakayahan para sa mga kinakailangang sukat. Ang mababang halaga ng pagkamagaspang ay hindi ginagarantiyahan ang isang walang depekto na ibabaw. Maaaring mangailangan ng hiwalay na pagsusuri ang mga marka ng directional machining, nakahiwalay na mga gasgas, at lokal na pinsala.

Suriin ang Machining Marks, Burrs, at Surface Damage

Nakakatulong ang visual na inspeksyon na matukoy ang mga depekto na maaaring makaligtaan ng mga pagsukat ng pagkamagaspang. Dapat suriin ng mga inspektor ang mga functional na ibabaw sa ilalim ng angkop na ilaw.

Ang mga karaniwang alalahanin ay kinabibilangan ng:

• Burr: Nakataas na materyal na maaaring makagambala sa pagpupulong o makapinsala sa mga kalapit na bahagi.

• Mga marka ng chat: Mga paulit-ulit na pattern ng machining na maaaring makaapekto sa kalidad ng ibabaw.

• Tool gouges: Lokal na pinsala na maaaring lumikha ng mga hindi gustong konsentrasyon ng stress.

• Mga Gasgas: Pinsala sa ibabaw na maaaring makaapekto sa sealing o lubrication.

• Pinsala sa gilid: Mga depekto na maaaring makagambala sa pagpoposisyon o pagsasama ng mga ibabaw.

Espesyal na atensyon ang kailangan sa paligid ng mga daanan ng langis at mga gilid ng sealing. Maaaring hadlangan ng maliliit na burr ang mga daanan ng pagpapadulas o makapinsala sa mga sensitibong ibabaw. Ang mga bearings na may linya ng Babbitt ay nangangailangan ng mga karagdagang pagsusuri. Dapat hanapin ng mga inspektor ang mga nakikitang bitak, pagbabalat, at pinsala sa lining ng bearing. Kung saan tinukoy, ang angkop na mga paraan ng pagsusuri ay maaari ring masuri ang integridad ng lining bond. Ang mga maliliit na depekto ay maaaring minsan ay naitama sa pamamagitan ng inaprubahang muling paggawa. Gayunpaman, maaaring baguhin ng pag-aalis ng materyal ang mga kritikal na sukat. Samakatuwid, ang mga na-rework na ibabaw ay dapat na muling suriin bago tanggapin.

Aling Mga Paraan ng Hindi Mapanirang Pagsubok ang Kinakailangan para sa Mga Kritikal na Bahagi?

Hindi matukoy ng dimensional na inspeksyon ang bawat internal o surface-breaking na depekto. Ang nondestructive testing (NDT) ay tumutulong na suriin ang integridad ng materyal nang hindi sinisira ang na-inspeksyon na bahagi. Ang tamang paraan ay nakasalalay sa mga katangian ng materyal, geometry ng bahagi, at inaasahang mga uri ng depekto. Ang paglalapat ng bawat magagamit na paraan ay hindi kinakailangang mapabuti ang kalidad ng inspeksyon.

Pumili ng Mga Paraan ng NDT Batay sa Materyal at Panganib sa Depekto

Nakikita ng iba't ibang paraan ng pagsusuri ang iba't ibang kategorya ng mga discontinuity. Dapat maunawaan ng mga mamimili ang mga pagkakaibang ito bago tukuyin ang mga kinakailangan sa inspeksyon.

Ang ultrasonic na pagsubok ay gumagamit ng mga sound wave upang siyasatin ang mga interior ng materyal. Ito ay karaniwang inilalapat sa angkop na mga huwad na bahagi, kabilang ang turbine shaft forgings. Maaaring ipakita ng pagsubok ang ilang mga panloob na discontinuities na hindi matukoy ng visual na inspeksyon. Ang kakayahan sa pagtuklas ay nakasalalay sa geometry, kondisyon ng materyal, kagamitan, at pamamaraan ng inspeksyon.

Sinusuri ng magnetic particle testing ang mga angkop na materyales na ferromagnetic. Nakakatulong ito na makita ang mga discontinuities sa ibabaw at malapit sa ibabaw sa pamamagitan ng pagtagas ng magnetic field. Ang pagsusuri ng likidong penetrant ay nagpapakita ng mga discontinuity na nakakasira sa ibabaw sa angkop na mga materyal na hindi buhaghag. Maaari itong suportahan ang inspeksyon kung saan hindi angkop ang magnetic particle testing. Ang radiographic testing ay gumagamit ng penetrating radiation upang suriin ang mga panloob na feature. Ito ay maaaring tukuyin para sa ilang mga casting at welded na bahagi.

Gayunpaman, ang radiography ay may mga limitasyon na nauugnay sa oryentasyon ng depekto, kapal, at accessibility. Walang iisang paraan ang nakakakita ng bawat posibleng depekto. Ang mga pamamaraan ng inspeksyon ay dapat tumugma sa mga kapani-paniwalang panganib sa pagkabigo at mga naaangkop na kinakailangan sa pagmamanupaktura.

Suriin ang Mga Resulta ng NDT at Pamantayan sa Pagtanggap

Ang pagkumpleto ng pagsusuri sa NDT ay hindi awtomatikong nangangahulugan na ang isang bahagi ay pumasa sa inspeksyon. Dapat suriin ang mga resulta ayon sa tinukoy na pamantayan sa pagtanggap.

Dapat matukoy ng isang kapaki-pakinabang na ulat ng NDT ang:

• Ang inspeksyon na bahagi at ang masusubaybayang pagkakakilanlan nito.

• Ang pamamaraan ng pagsusuri at naaangkop na pamamaraan.

• Ang mga inspeksyon na lugar at saklaw ng pagsusuri.

• Mga kaugnay na kagamitan at kundisyon ng pagsusuri.

• Naitala ang mga indikasyon at resulta ng pagsusuri.

• Naaangkop na pamantayan sa pagtanggap at panghuling disposisyon.

• Pagkakakilanlan ng inspektor at mga kinakailangang kwalipikasyon.

Dapat kumpirmahin ng mga mamimili na ang mga tauhan ng pagsusuri ay nakakatugon sa mga kinakailangan sa kwalipikasyon ng proyekto. Ang isang indikasyon ay hindi palaging kumakatawan sa isang hindi katanggap-tanggap na depekto. Ang ilang mga indikasyon ay maaaring magresulta mula sa geometry o mga katanggap-tanggap na kondisyon ng materyal.

Tinutukoy ng namamahala na pamantayan sa pagtanggap kung kailangan ng karagdagang pagsusuri. Halimbawa, ang isang indikasyon ng ultrasonic sa loob ng isang huwad na rotor shaft ay nangangailangan ng naaangkop na pagtatasa. Ang lokasyon, sukat, at mga katangian nito ay dapat isaalang-alang laban sa mga naaangkop na kinakailangan.

Ang mga kritikal na bahagi ay maaari ding mangailangan ng pag-apruba ng engineering bago tumanggap ng isang paglihis. Ang mga nauugnay na pamantayan sa inspeksyon at mga antas ng pagtanggap ay dapat na maitatag sa panahon ng pagkuha. Hindi lamang dapat piliin ang mga ito pagkatapos maging available ang mga resulta ng pagsubok.

Anong mga Inspeksyon ang Dapat Repasuhin ng Mga Mamimili Bago ang Pagpapadala?

Ang dokumentasyon ng panghuling inspeksyon ay nagbibigay ng katibayan na nasuri ang mga kinakailangan sa pagmamanupaktura. Sinusuportahan din nito ang traceability sa panahon ng pag-install, pagpapanatili, at pagpapalit sa hinaharap. Hindi dapat ituring ng isang mamimili ang isang pangkalahatang pahayag ng kalidad bilang kumpletong katibayan ng pagtanggap. Dapat ikonekta ng dokumentasyon ang mga aktwal na resulta sa mga inaprubahang detalye.

Suriin ang Panghuling Inspeksyon at Pakete ng Dokumentasyon ng Kalidad

Dapat ipakita ng kumpletong pakete ng kalidad ang napagkasunduang inspeksyon at plano sa pagsubok. Ang mga kinakailangang tala ay nag-iiba ayon sa pagiging kumplikado ng bahagi at mga kinakailangan ng proyekto.

Para sa custom-machined na mga bahagi ng steam turbine, dapat suriin ng mga mamimili ang mga dokumentong ito:

• Mga naaprubahang guhit: Kumpirmahin ang mga numero ng rebisyon at ang tamang mga kinakailangan sa pagmamanupaktura.

• Mga sertipiko ng materyal: I-verify ang mga tinukoy na grado, property, at traceability.

• Mga talaan ng heat-treatment: Kumpirmahin ang nakumpletong pagproseso kung kinakailangan.

• Mga ulat sa dimensional na inspeksyon: Suriin ang mga aktwal na sukat laban sa mga naaprubahang pagpapaubaya.

• Mga talaan ng inspeksyon sa ibabaw: Suriin ang tinukoy na pagkamagaspang at mga resulta ng pagtanggap sa ibabaw.

• Mga ulat ng NDT: Kumpirmahin ang saklaw ng pagsusuri, mga natuklasan, at mga desisyon sa pagtanggap.

• Mga talaan ng pagkakalibrate: I-verify ang pagiging angkop at katayuan ng pagkakalibrate ng kagamitan sa pagsukat.

• Mga talaan ng hindi pagsunod: Kumpirmahin ang paglutas ng mga paglihis at kinakailangang pag-apruba.

Ang dokumentasyon ay dapat gumamit ng pare-parehong pagkakakilanlan ng bahagi. Nagbibigay-daan ito sa mga mamimili na ikonekta ang mga resulta ng inspeksyon sa mga pisikal na bahagi na natanggap. Ang mga talaan ng inspeksyon ay dapat ding tumugma sa aktwal na saklaw ng pagmamanupaktura. Ang isang natapos na bahagi ng tindig ay maaaring mangailangan ng ibang ebidensya mula sa isang kumpletong rotor assembly. Ang inspeksyon ng bahagi ay hindi maaaring awtomatikong patunayan ang buong pagganap ng pagpupulong. Maaaring kailanganin ang karagdagang pagsubok kapag kasama sa saklaw ng pagbili ang mga naka-assemble na kagamitan.

Lutasin ang mga Hindi Pagsang-ayon Bago Pag-apruba sa Pagpapadala

Ang isang hindi pagsunod ay nangyayari kapag ang isang produkto ay nabigo upang matugunan ang isang naaprubahang kinakailangan. Maaaring may kasama itong mga sukat, materyales, ibabaw, o dokumentasyon ng inspeksyon. Hindi lahat ng hindi pagsunod ay nangangailangan ng agarang pagtanggi. Gayunpaman, ang pagtanggap ay dapat sumunod sa isang naaprubahang proseso ng pagsusuri.

Dapat matukoy ng mga mamimili kung ang isyu ay nangangailangan ng pagwawasto, muling paggawa, pagpapalit, o pag-apruba ng engineering. Halimbawa, ang isang napakalaking butas ay maaaring pumigil sa nilalayong pagkakasya sa tindig. Ang pagwawasto nito ay maaaring mangailangan ng isang aprubadong diskarte sa pagkumpuni o pagpapalit ng bahagi.

Ang isang nawawalang sertipiko ng materyal ay lumilikha ng ibang problema. Maaaring katanggap-tanggap ang mga pisikal na dimensyon, ngunit ang kakayahang masubaybayan ng materyal ay nananatiling hindi na-verify. Ang anumang naaprubahang muling paggawa ay dapat makatanggap ng kinakailangang follow-up na inspeksyon. Dapat ipakita ng mga nauugnay na tala ang panghuling tinatanggap na kondisyon.

Bago ipadala, dapat ding kumpirmahin ng mga mamimili ang pagkakakilanlan ng bahagi at proteksiyon na packaging. Ang proteksyon sa kaagnasan at mga pamamaraan sa paghawak ay mahalaga para sa mga surface na may katumpakan na makina.

Pre-Shipment Quality Acceptance Checklist

Gamitin ang checklist na ito kapag sinusuri ang isang custom na order ng machining.

• Ang mga inaprubahang guhit at katayuan ng rebisyon ay nakumpirma.

• Ang mga sertipiko ng materyal ay tumutugma sa mga tinukoy na kinakailangan.

• Ang kakayahang masubaybayan ng materyal ay nananatiling buo.

• Ang mga kritikal na dimensyon ay nakakatugon sa mga naaprubahang pagpapaubaya.

• Ang mga resulta ng geometric na inspeksyon ay katanggap-tanggap.

• Ang mga functional na ibabaw ay nakakatugon sa mga tinukoy na kundisyon.

• Ang mga kinakailangang resulta ng NDT ay nakakatugon sa pamantayan sa pagtanggap.

• Ang mga hindi pagsunod ay naresolba at naidokumento.

•  Kumpleto na ang mga rekord ng panghuling inspeksyon.

• Ang pagkakakilanlan at proteksyon sa pagpapadala ay nakumpirma.

Para sa mga custom na proyekto ng turbine, ang pagpaplano ng inspeksyon ay dapat magsimula bago ang machining. Nakakatulong ito na maiwasan ang mga hindi pagkakaunawaan at hindi inaasahang pagkaantala sa pagmamanupaktura.

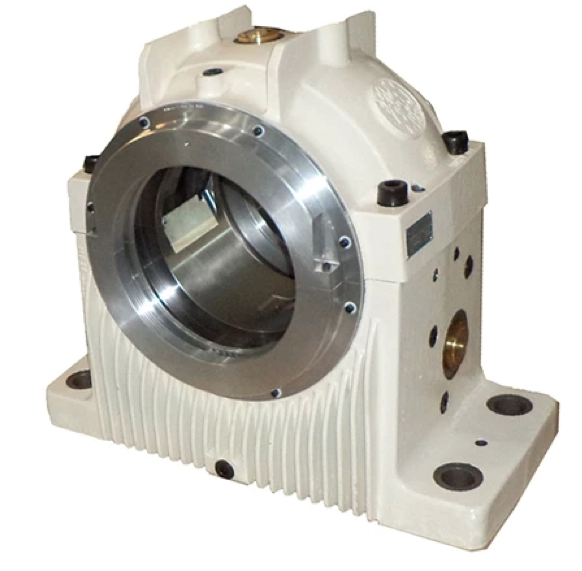

Sa TOTEM, nagbibigay kami ng mga custom-machined na bahagi batay sa mga drawing ng customer at mga kinakailangan sa proyekto. Ang aming Kasama sa mga Bahagi ng Steam Turbine ang mga rotor shaft, thrust bearings, bearing bushings, at turbine casing. Maaari naming talakayin ang mga detalye ng bahagi at kinakailangang dokumentasyon ng inspeksyon sa panahon ng proseso ng pagkuha.

Konklusyon

Ang mga pagsusuri sa kalidad para sa custom-machined Steam Turbine Parts ay dapat na higit pa sa hitsura at pangunahing katumpakan ng dimensyon. Ang bawat inspeksyon ay dapat sumasalamin sa paggana ng bahagi, mga kondisyon ng pagpapatakbo, at mga kinakailangan sa pagtanggap. Dapat unahin ng mga mamimili ang kakayahang masubaybayan ng materyal, katumpakan ng dimensyon, integridad ng ibabaw, hindi mapanirang pagsubok, at kumpletong mga talaan ng inspeksyon. Ang pagtatatag ng mga kinakailangang ito bago ang produksyon ay nakakatulong na mabawasan ang muling paggawa, pagkaantala sa pag-install, at mga hindi pagkakaunawaan sa kalidad. Nagbibigay ang Shanghai TOTEM Machinery Co., Ltd. ng custom-machined na mga bahagi ng steam turbine, kabilang ang mga rotor shaft, bearings, at casings. Ang aming mga customized na serbisyo sa pagmamanupaktura ay tumutulong sa mga customer na matugunan ang mga partikular na kinakailangan sa kagamitan at mapabuti ang pagiging tugma ng bahagi. Bago aprubahan ang paghahatid, dapat tiyakin ng mga mamimili na ang bawat kritikal na kinakailangan ay nakadokumento ng mga resulta ng inspeksyon at malinaw na mga desisyon sa pagtanggap.

FAQ

T: Paano Na-verify ang Mga Dimensional Tolerance para sa Mga Bahagi ng Steam Turbine?

A: Sinusuri ang mga bahagi ng Steam Turbine gamit ang mga naka-calibrate na micrometer, bore gauge, at coordinate measuring machine. Inihahambing ng mga inspektor ang mga aktwal na sukat laban sa mga naaprubahang guhit upang matukoy ang mga paglihis na nakakaapekto sa pagkakahanay, fit, at mga clearance sa pagpapatakbo.

T: Bakit Mahalaga ang Nondestructive Testing para sa Mga Bahagi ng Steam Turbine?

A: Ang hindi mapanirang pagsubok ay nakakatulong na matukoy ang mga bitak, panloob na pagkaputol, at mga depekto sa ibabaw sa Mga Bahagi ng Steam Turbine. Ang ultrasonic, magnetic particle, at penetrant testing ay pinili ayon sa mga materyal na katangian at mga kinakailangan sa inspeksyon.

T: Paano Naaapektuhan ng Surface Finish ang Custom-Machined Turbine Components?

A: Ang surface finish ay nakakaimpluwensya sa lubrication, friction, sealing, at wear resistance. Ang sobrang pagkamagaspang o pagkasira ng machining ay maaaring mabawasan ang pagiging maaasahan ng bahagi, lalo na sa paligid ng mga bearing journal, shaft sleeves, at sealing surface.

T: Pinapataas ba ng Mas Malawak na Pag-inspeksyon ang Gastos ng Mga Bahagi ng Steam Turbine?

A: Maaaring mapataas ng karagdagang inspeksyon ang mga gastos sa pagmamanupaktura at mga oras ng lead. Gayunpaman, nakakatulong ang mga naka-target na pagsusuri sa kalidad para sa Mga Bahagi ng Steam Turbine na bawasan ang mamahaling rework, mga problema sa pag-install, at hindi inaasahang downtime ng kagamitan.

T: Anong mga Dokumento sa Inspeksyon ang Dapat Hilingin ng Mga Mamimili Bago Tumanggap ng Mga Bahagi ng Turbine?

A: Dapat humiling ang mga mamimili ng mga materyal na sertipiko, mga ulat ng dimensional na inspeksyon, mga naaangkop na resulta ng NDT, at mga talaan ng paggamot sa init. Nakakatulong ang mga dokumentong ito na i-verify ang traceability, pagsunod sa pagmamanupaktura, at pagtanggap ng mga kritikal na detalye ng bahagi.
