Ano Ang Mga Pangunahing Bahagi ng Steam Turbine At Ang Kanilang Mga Pag-andar?

Ang isang steam turbine ay umaasa sa higit pa sa umiikot na mga blades upang makabuo ng kapangyarihan. Ang bawat bahagi ay tumutulong sa pag-convert ng steam pressure at init sa rotational energy. Ang mga Bahagi ng Steam Turbine ay gumaganap ng iba't ibang tungkulin sa buong prosesong ito. Ang mga blades ay kumukuha ng enerhiya, ang mga shaft ay nagpapadala ng torque, at ang mga bearings ay sumusuporta sa pag-ikot. May pressure ang mga casing, habang pinipigilan ng mga seal ang labis na pagtagas ng singaw. Ang pag-unawa sa mga function na ito ay nakakatulong sa mga inhinyero na mag-diagnose ng mga problema at magplano ng pagpapanatili. Sinusuportahan din nito ang mga tumpak na desisyon sa pagpapalit at maaasahang operasyon ng turbine. Ipinapaliwanag ng gabay na ito ang mga pangunahing bahagi at kung paano gumagana ang mga ito nang magkasama. Malalaman mo rin kung aling mga bahagi ang nangangailangan ng partikular na atensyon sa panahon ng inspeksyon at pagpapalit.

Steam Turbine Blades, Nozzles, at Diaphragms: Paano Nila I-convert ang Steam Energy sa Pag-ikot

Ang steam turbine blades, nozzles, at diaphragms ay bumubuo sa pangunahing sistema ng conversion ng enerhiya. Ginagabayan nila ang lumalawak na singaw sa pamamagitan ng maingat na idinisenyong daloy ng mga sipi. Direktang nakakaapekto ang kanilang geometry sa output ng turbine, kahusayan, at katatagan ng pagpapatakbo.

Mga Moving Blade at Stationary Blade: Iba't Ibang Function ang Kanilang

Ang mga gumagalaw na blades ay nakakabit sa rotor at umiikot sa tabi nito. Ang singaw ay dumadaan sa kanilang mga curved passage, nagbabago ng direksyon at momentum. Ang pagbabagong ito ay gumagawa ng puwersa at bumubuo ng torque sa rotor shaft.

Ang mga nakatigil na blades ay nananatiling maayos sa loob ng casing ng turbine. Dinidirekta nila ang singaw patungo sa susunod na umiikot na hanay ng talim. Nakakatulong ang kanilang hugis na magtatag ng angkop na bilis ng singaw at mga anggulo ng pagpasok.

Ang relasyon sa pagitan ng mga sangkap na ito ay nakasalalay sa disenyo ng turbine.

• Mga yugto ng impulse: Karamihan sa pagbabawas ng presyon ay nangyayari sa mga nakatigil na nozzle. Ang mga gumagalaw na blades ay kumukuha ng enerhiya pangunahin sa pamamagitan ng pagbabago ng steam momentum.

• Mga yugto ng reaksyon: Lumalawak ang singaw sa pamamagitan ng nakatigil at gumagalaw na mga sipi ng blade. Parehong nag-aambag sa pagbabawas ng presyon sa buong entablado.

Dapat tumugma ang geometry ng blade sa mga kondisyon ng pagpapatakbo ng turbine. Maaaring baguhin ng pagguho ang mga profile ng talim at bawasan ang kahusayan sa conversion ng enerhiya. Ang mga deposito ay maaari ring makagambala sa daloy ng singaw o lumikha ng hindi pantay na pagkarga.

Ang mga nasirang blades ay maaaring magdulot ng vibration, pagbawas ng output, at hindi inaasahang mga kinakailangan sa pagpapanatili. Ang regular na inspeksyon ay nakakatulong na matukoy ang mga kundisyong ito bago sila maging seryoso.

Mga Steam Nozzle at Diaphragm: Pagkontrol sa Daloy ng Steam sa Pagitan ng mga Yugto

Ang mga steam nozzle ay nagko-convert ng bahagi ng enerhiya ng presyon ng singaw sa bilis. Pinapabilis nila ang singaw at idinidirekta ito patungo sa mga gumagalaw na blades. Ang mga tamang anggulo ng nozzle ay nakakatulong na mabawasan ang mga pagkawala ng daloy sa panahon ng paglipat ng enerhiya. Sinusuportahan ng diaphragms ang mga nakatigil na blade o nozzle assemblies sa maraming disenyo ng turbine. Pinaghihiwalay din nila ang mga katabing yugto at bumubuo ng mga kinokontrol na mga sipi ng singaw.

Ang mga sangkap na ito ay nagpapanatili ng nilalayong landas ng daloy sa pamamagitan ng turbine. Ang kanilang posisyon ay dapat manatiling katugma sa mga umiikot na blade assemblies. Ang mga napinsalang diaphragm ay maaaring maging sanhi ng pagtulo ng singaw sa pagitan ng mga yugto. Ang mga baluktot na sipi ay maaari ring magbago ng pamamahagi ng singaw at mabawasan ang pagganap.

Mga Rotor Shaft at Coupling: Paano Nagpapadala ang Mga Steam Turbin ng Mechanical Power

Ang mga rotor shaft ay nagdadala ng mga umiikot na bahagi at nagpapadala ng mekanikal na kapangyarihan. Ang mga coupling ay nagkokonekta sa mga umiikot na assemblies at naglilipat ng metalikang kuwintas sa hinimok na kagamitan. Magkasama, bumubuo sila ng mekanikal na daanan ng paghahatid ng kuryente.

Mga Rotor Shaft: Sumusuporta sa Umiikot na Mga Bahagi at Pagpapadala ng Torque

Ang Sinusuportahan ng rotor shaft ang mga gumagalaw na blades at inililipat ang kanilang pinagsamang torque. Gumagana ito sa ilalim ng makabuluhang mekanikal at thermal load.

Sa panahon ng operasyon, ang mga puwersang sentripugal ay kumikilos sa mga umiikot na bahagi. Ang mga puwersa ng singaw ay bumubuo ng torque at baluktot na mga karga. Ang mga pagbabago sa temperatura ay nagdudulot din ng pagpapalawak ng baras.

Ang malalaking steam turbine ay maaaring gumamit ng hiwalay na mga seksyon ng rotor:

• High-pressure rotor: Gumagana sa unang seksyon ng pagpapalawak ng mataas na presyon.

• Intermediate-pressure rotor: Naglilipat ng kapangyarihan mula sa pagpapalawak ng singaw sa pamamagitan ng mga yugto ng intermediate-pressure.

• Low-pressure rotor: Kumukuha ng karagdagang enerhiya habang lumalawak ang singaw patungo sa tambutso.

Hindi lahat ng turbine ay gumagamit ng tatlong magkakahiwalay na seksyon ng rotor. Ang pagsasaayos ay depende sa kapasidad at disenyo ng turbine. Ang mga rotor shaft ay karaniwang gumagamit ng alloy steel forgings na pinili para sa mga kondisyon ng operating. Ang kanilang proseso ng pagmamanupaktura ay nangangailangan ng maingat na kontrol sa kalidad at sukat ng materyal.

Kabilang sa mga mahahalagang lugar ng inspeksyon ang mga shaft journal, mga koneksyon ng coupling, at mga kritikal na ibabaw. Sinusuri din ng mga inhinyero ang shaft runout, pinsala sa ibabaw, at mga pagbabago sa dimensional. Ang labis na pagpapapangit ng baras ay maaaring makaapekto sa pag-load ng bearing at mga panloob na clearance. Ang mga kundisyong ito ay maaaring magdulot ng panginginig ng boses o pagdikit ng bahagi.

Mga Shaft Coupling: Pagkonekta ng Turbine Rotors at Driven Equipment

Ang mga coupling ay nagkokonekta sa mga turbine shaft sa iba pang umiikot na kagamitan. Nagpapadala sila ng metalikang kuwintas habang pinapanatili ang nilalayon na pag-aayos ng shafting. Kasama sa mga karaniwang disenyo ng coupling ang mga matibay at flexible na configuration. Ang mga matibay na coupling ay lumikha ng isang matatag na koneksyon sa pagitan ng mga seksyon ng baras. Karaniwang nangangailangan sila ng tumpak na pagkakahanay at angkop na suporta sa baras. Ang mga nababaluktot na coupling ay tumanggap ng limitadong paggalaw o hindi pagkakahanay ayon sa kanilang disenyo. Gayunpaman, hindi nila mabayaran ang walang limitasyong mga error sa pag-align.

Dapat ding isaalang-alang ang thermal expansion sa panahon ng pag-install. Maaaring iba ang mga target ng cold alignment sa mga kinakailangan sa operating alignment. Ang maling pagkakahanay ng coupling ay maaaring magpapataas ng vibration at bearing load. Maaari rin nitong mapabilis ang pagkasira sa mga konektadong kagamitan. Dapat suriin ng mga technician ang mga coupling surface, fasteners, at alignment na kondisyon sa panahon ng maintenance. Ang mga kapalit na coupling ay dapat tumugma sa orihinal na torque at mga kinakailangan sa dimensional.

Mga Casing at Cylinder ng Turbine: Naglalaman ng Presyon at Nagdidirekta sa Pagpapalawak ng Steam

Ang mga casing ng turbine ay nagbibigay ng suporta sa istruktura at naglalaman ng presyur na singaw. Ipinoposisyon din nila ang mga panloob na bahagi sa paligid ng umiikot na pagpupulong. Ang kanilang disenyo ay dapat tumanggap ng presyon, temperatura, at mekanikal na pagkarga. Ang iba't ibang mga seksyon ng turbine ay nahaharap sa iba't ibang mga kondisyon ng pagpapatakbo.

Mga Cylinder na High-, Intermediate, at Low-Pressure: Ang mga Tungkulin Nila sa Pagpapalawak ng Steam

Ang mga malalaking steam turbine ay kadalasang naghahati ng pagpapalawak ng singaw sa maraming mga seksyon ng presyon. Ang bawat seksyon ay kumukuha ng enerhiya mula sa singaw sa ilalim ng iba't ibang kondisyon.

Ang mga pangunahing uri ng silindro ay kinabibilangan ng:

• High-pressure cylinder: Naglalaman ng mga unang yugto ng pagpapalawak at lumalaban sa hinihingi na mga kondisyon ng pumapasok.

• Intermediate-pressure cylinder: Sinusuportahan ang karagdagang pagpapalawak ng singaw, kadalasang kasunod ng muling pag-init sa angkop na kaayusan ng halaman.

• Low-pressure cylinder: Hinahawakan ang pinalawak na singaw sa mas mababang mga presyon at mas malaking volumetric na mga rate ng daloy.

Ang ilang mga turbine ay pinagsasama ang mga seksyon ng presyon sa loob ng isang pambalot. Ang mas maliliit na unit ay maaaring gumamit ng mas simpleng pagsasaayos. Ang mga high-pressure cylinder ay kadalasang nangangailangan ng mga materyales na nag-aalok ng mataas na temperatura na lakas at creep resistance. Ang mga silindro na may mababang presyon ay nagbibigay ng higit na diin sa kapasidad ng daloy at disenyo ng istruktura. Tinutukoy din ng casing geometry ang mga posisyon ng diaphragms at stationary blade assemblies. Ang tumpak na pagpoposisyon ay nakakatulong na mapanatili ang kinakailangang rotor-to-stator clearance.

Konstruksyon ng Casing, Thermal Expansion, at Internal Clearance

Maraming mga casing ng turbine ang gumagamit ng pahalang na split construction. Ang pagsasaayos na ito ay nagbibigay-daan sa pag-access sa mga panloob na bahagi sa panahon ng pangunahing pagpapanatili. Ang mga joint joint, bolts, at sealing surface ay nagpapanatili ng integridad ng istruktura. Ang kanilang kondisyon ay nakakaimpluwensya sa higpit ng singaw at pagkakahanay.

Lumilikha ang thermal expansion ng isa pang mahalagang hamon sa pagpapatakbo. Ang rotor at casing ay maaaring uminit sa iba't ibang bilis. Ang kanilang pagpapalawak ay maaaring baguhin ang mga clearance sa pagitan ng umiikot at nakatigil na mga bahagi. Ang sobrang clearance ay maaaring magpapataas ng panloob na pagtagas ng singaw. Ang hindi sapat na clearance ay maaaring humantong sa gasgas sa panahon ng operasyon.

Ang pagbaluktot ng pambalot o hindi tamang pagpupulong ay maaari ding magbago ng panloob na pagkakahanay. Ang mga problemang ito ay maaaring makaapekto sa mga seal, blades, at bearings. Para sa kapalit na mga bahagi ng casing , dapat i-verify ng mga inhinyero ang mga pagtutukoy ng materyal at pagiging tugma sa dimensional. Dapat din nilang kumpirmahin ang magkasanib na ibabaw at mga kinakailangan sa pag-install.

Journal Bearings at Thrust Bearings: Pagpapanatiling Stable at Tamang Posisyon ng Rotor

Sinusuportahan ng mga bearings ang rotor habang pinapayagan ang kontroladong high-speed rotation. Pinapanatili nila ang posisyon ng baras sa ilalim ng pagbabago ng mga operating load. Dalawang uri ng tindig ay gumaganap ng magkakaibang mga pag-andar. Sinusuportahan ng journal bearings ang radial load, habang ang thrust bearings ay kumokontrol sa axial movement.

Journal Bearings: Sumusuporta sa Radial Load at Stable Shaft Rotation

Sinusuportahan ng ournal bearings ang bigat at radial load ng umiikot na baras. Karaniwang gumagana ang mga ito gamit ang hydrodynamic lubrication. Sa panahon ng pag-ikot, ang baras ay kumukuha ng langis sa clearance ng tindig. Ang pagkilos na ito ay lumilikha ng isang may presyon na pelikula ng langis. Ang pelikula ay naghihiwalay sa journal mula sa ibabaw ng tindig sa panahon ng normal na operasyon.

Kasama sa mga karaniwang pagsasaayos ng pagdadala ng journal ang:

• Mga bearings sa manggas: Magbigay ng tuluy-tuloy na bearing surface sa paligid ng journal.

• Tilting-pad journal bearings: Gumamit ng mga indibidwal na pad na nagsasaayos ng kanilang mga anggulo sa ilalim ng mga kundisyon ng pagpapatakbo.

Ang mga disenyo ng tilting-pad ay maaaring magbigay ng pinahusay na rotor dynamic stability sa mga angkop na aplikasyon. Gayunpaman, ang pagpili ng tindig ay nakasalalay sa bilis ng baras, paglo-load, at disenyo ng system. Ang supply ng langis ay may malaking papel sa pagganap ng tindig. Ang hindi sapat na pagpapadulas ay maaaring makapinsala sa bearing surface at shaft journal.

Dapat subaybayan ng mga operator ang temperatura ng tindig, panginginig ng boses, at mga kondisyon ng pagpapadulas. Ang mga pagbabago ay maaaring magpahiwatig ng kawalan ng katatagan ng oil-film, pagkasira, o iba pang mga problema sa shafting. Ang ilang mga sliding bearings ay gumagamit ng malambot na metallic lining, tulad ng tin-based na Babbitt alloy. Ang materyal na ito ay nagbibigay ng angkop na running surface para sa hydrodynamic bearing applications.

Mga Thrust Bearing: Pagkontrol sa Posisyon ng Axial Rotor

Kinokontrol ng thrust bearings ang posisyon ng rotor kasama ang axis nito. Nilalabanan nila ang mga puwersa ng ehe na nabuo sa panahon ng operasyon ng turbine. Ang mga puwersang ito ay nagreresulta mula sa mga pagkakaiba sa presyon ng singaw at mga kondisyon ng daloy. Ang kanilang direksyon at magnitude ay nakasalalay sa disenyo ng turbine.

Karaniwang gumagana ang thrust bearing laban sa thrust collar. Ang mga pad nito ay bumubuo ng mga hydrodynamic oil film sa panahon ng normal na pag-ikot. Hindi tulad ng journal bearings, ang thrust bearings ay pangunahing pinangangasiwaan ang axial loading. Ang parehong mga sistema ay kinakailangan para sa pagpapanatili ng nilalayon na posisyon ng rotor.

Ang sobrang axial displacement ay maaaring mabawasan ang mga panloob na clearance. Maaari itong maging sanhi ng pagdikit sa pagitan ng umiikot at nakatigil na mga bahagi. Ang temperatura ng langis, pag-load ng thrust, at kondisyon ng pad ay nakakaimpluwensya sa pagganap ng bearing. Samakatuwid, sinusubaybayan ng mga operator ang posisyon ng axial kasama ng iba pang mga sukat ng tindig.

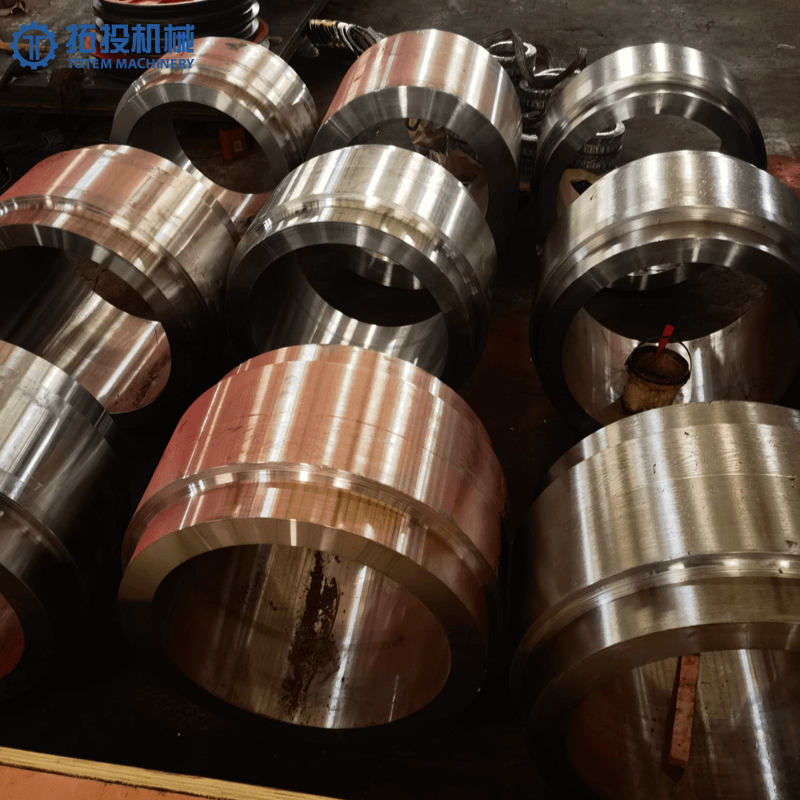

Sa TOTEM, gumagawa kami ng mga bahagi ng steam turbine, kabilang ang mga sliding bearings, bushings, at tilting-pad thrust bearings. Nagbibigay din kami ng precision machining para sa mga kinakailangan sa pagpapalit na partikular sa application.

Shaft Seals at Gland Sealing Systems: Pag-iwas sa Steam Leakage at Air Ingress

Ang mga steam turbine ay nangangailangan ng mga clearance sa pagitan ng umiikot at nakatigil na mga bahagi. Ang mga puwang na ito ay nagbibigay-daan sa paggalaw ngunit lumikha ng mga potensyal na daanan ng pagtagas. Kinokontrol ng mga shaft sealing system ang mga pagkalugi na ito. Tumutulong din ang mga ito na mapanatili ang angkop na mga kondisyon sa pagpapatakbo sa loob ng mga silindro ng turbine.

Labyrinth Seals at Shaft Glands: Ang Kanilang Mga Pag-andar

Pinipigilan ng mga labirint seal ang pagtulo ng singaw sa pamamagitan ng serye ng makitid na mga daanan. Karaniwang gumagamit sila ng mga ngipin o katulad na mga paghihigpit sa daanan ng pagtagas. Nawawalan ng presyon ang singaw habang dumadaan ito sa mga paghihigpit na ito. Binabawasan nito ang pagtagas nang hindi nangangailangan ng patuloy na pakikipag-ugnay sa pagitan ng mga ibabaw ng sealing. Kinokontrol ng mga glandula ng shaft ang pagtagas kung saan dumadaan ang mga shaft sa mga casing ng turbine. Ang kanilang mga kinakailangan sa pagpapatakbo ay nakasalalay sa lokal na presyon ng singaw.

Sa mga rehiyong may mataas na presyon, nakakatulong sila na limitahan ang singaw na lumalabas palabas. Sa mga low-pressure na rehiyon na tumatakbo sa ibaba ng atmospheric pressure, nakakatulong sila na maiwasan ang pagpasok ng hangin. Ang mga panloob na seal sa entablado ay gumaganap ng ibang gawain. Nililimitahan nila ang singaw na lumalampas sa mga inilaan na daanan ng talim. Ang parehong pagsasaayos ng sealing ay nakakaimpluwensya sa pangkalahatang kahusayan ng turbine. Gayunpaman, magkaiba ang kanilang mga lokasyon at kundisyon ng pagpapatakbo.

Paano Naaapektuhan ng Mga Seal Clearance ang Kahusayan at Pagkamaaasahan

Ang seal clearance ay dapat balansehin ang leakage control laban sa mekanikal na kaligtasan. Ang malalaking clearance ay nagbibigay-daan sa mas maraming singaw na makalampas sa mga nilalayong daanan ng daloy. Binabawasan nito ang enerhiya na magagamit para sa kapaki-pakinabang na trabaho. Ang mga maliliit na clearance ay naghihigpit sa pagtagas nang mas epektibo. Gayunpaman, pinapataas din nila ang mga panganib sa pagkuskos sa panahon ng thermal movement.

Maaaring makaapekto ang ilang kundisyon sa pagganap ng seal:

• Ang paggalaw ng rotor o mga pagbabago sa posisyon ng baras

• Thermal expansion ng umiikot at nakatigil na mga bahagi

• Seal tooth wear o deformation

• Pagbaluktot ng pambalot at hindi tamang pagpupulong

• Pagguho na dulot ng daloy ng singaw o mga kontaminant

Ang pinsala sa seal ay hindi dapat palaging ituring bilang isang nakahiwalay na problema. Ang kondisyon ng tindig at pagkakahanay ng rotor ay maaaring makaimpluwensya sa mga seal clearance. Dapat suriin ng mga tauhan ng pagpapanatili ang mga ibabaw ng sealing at sukatin ang mga clearance. Dapat din nilang tukuyin ang sanhi ng abnormal na pagsusuot bago palitan.

Mga Steam Control Valve at Auxiliary System: Sumusuporta sa Ligtas na Operasyon ng Turbine

Ang mga pangunahing umiikot na bahagi ay gumagawa ng mekanikal na kapangyarihan. Ang mga control valve at auxiliary system ay tumutulong na pamahalaan kung paano nabuo ang kapangyarihang iyon. Sinusuportahan ng mga system na ito ang pagsisimula ng turbine, mga pagbabago sa pagkarga, pagpapadulas, at pagsara. Ang kanilang pagiging maaasahan ay mahalaga para sa ligtas na operasyon.

Mga Stop Valve, Control Valve, at Overspeed Protection

Ang mga balbula sa pagpasok ng singaw ay kinokontrol ang supply ng singaw na pumapasok sa turbine. Ang iba't ibang uri ng balbula ay gumaganap ng iba't ibang mga function ng kontrol at proteksyon. Ang mga pangunahing stop valve ay nagbibigay ng mabilis na paghihiwalay kung kinakailangan. Tumutulong ang mga ito na matakpan ang pagpasok ng singaw sa panahon ng ilang partikular na kondisyon ng pagsara.

Kinokontrol ng mga control valve ang daloy ng singaw ayon sa mga pangangailangan sa pagpapatakbo ng turbine. Ang kanilang mga actuator ay tumutugon sa mga utos mula sa namamahalang sistema. Sa panahon ng mga pagbabago sa pagkarga, inaayos ng control system ang pagpasok ng singaw. Nakakatulong ito na mapanatili ang kinakailangang bilis o output. Ang overspeed na proteksyon ay nagbibigay ng isa pang kritikal na proteksyon. Nakikita nito ang sobrang bilis ng pag-ikot at nagpapasimula ng mga aksyong proteksiyon.

Ang isang proteksiyon na paglalakbay ay karaniwang nag-uutos ng mga itinalagang balbula ng singaw na magsara. Ang system ay dapat gumana nang hiwalay sa mga normal na kinakailangan sa kontrol ng pagkarga kung saan tinukoy. Ang pagtugon sa balbula, kundisyon ng actuator, at lohika ng kontrol ay nangangailangan ng regular na pagsubok. Ang mga pamamaraan ay dapat sumunod sa mga tagubilin ng tagagawa ng turbine.

Lubrication System at Turning Gear Assemblies

Ang mga sistema ng pagpapadulas ay nagbibigay ng langis sa mga bearings at iba pang mga itinalagang bahagi. Tumutulong ang mga ito na bawasan ang alitan, alisin ang init, at protektahan ang mga tumatakbong ibabaw.

Kasama sa karaniwang sistema ang mga oil pump, filter, cooler, at monitoring device.

Ang bawat bahagi ay nagsisilbi ng isang praktikal na layunin:

• Mga bomba ng langis: Panatilihin ang kinakailangang suplay at presyon ng langis.

• Mga Filter: Alisin ang mga contaminant mula sa nagpapalipat-lipat na langis.

• Mga Cooler: Kontrolin ang temperatura ng langis sa loob ng mga limitasyon sa pagpapatakbo.

• Mga device sa pagsubaybay: Subaybayan ang presyon, temperatura, at iba pang mahahalagang kundisyon.

Ang mga turning gear assemblies ay gumaganap ng isang hiwalay na function sa panahon ng naaangkop na mga kondisyon ng startup at shutdown. Mabagal nilang iikot ang baras kapag hindi available ang normal na pag-ikot ng turbine. Nakakatulong ito na limitahan ang hindi pantay na thermal effect sa panahon ng paglamig o pag-init.

Kung walang kinokontrol na pag-ikot, ang mga pagkakaiba sa temperatura ay maaaring mag-ambag sa rotor bow. Ang pagpapatakbo ng pag-ikot ng gear ay nakakatulong na pamahalaan ang panganib na ito. Ang mga pamamaraan ng pag-ikot ng gear ay nakasalalay sa disenyo ng turbine at mga kondisyon ng pagpapatakbo. Dapat sundin ng mga operator ang itinatag na mga kinakailangan sa pakikipag-ugnayan at pag-disengage.

Mga Pangunahing Bahagi ng Steam Turbine at Ang Kanilang Mga Pag-andar: Talahanayan ng Buod

Ang sumusunod na talahanayan ay nagbibigay ng mabilis na sanggunian para sa mga pangunahing bahagi ng steam turbine. Ikinokonekta nito ang bawat function sa isang praktikal na pag-aalala sa pagpapatakbo.

Ang mga bahagi ay gumagana nang magkasama sa halip na independyente. Ang isang problema sa isang lugar ay maaaring makaapekto sa ilang iba pa. Halimbawa, ang pagkasira ng bearing ay maaaring magbago ng posisyon ng baras. Maaari nitong bawasan ang clearance ng seal at dagdagan ang panganib ng pagkuskos. Katulad nito, ang pagbaluktot ng casing ay maaaring makaapekto sa pagpoposisyon ng diaphragm at panloob na pagkakahanay. Ang pag-unawa sa mga ugnayang ito ay nakakatulong sa mga maintenance team na matukoy ang mga pinagbabatayan na problema.

Konklusyon

Ang mga bahagi ng steam turbine ay nagtutulungan upang i-convert ang enerhiya ng singaw sa mekanikal na kapangyarihan. Ang mga blades ay kumukuha ng enerhiya, ang mga shaft ay nagpapadala ng torque, at ang mga bearings ay nagpapanatili ng katatagan ng rotor. Ang mga casing ay naglalaman ng steam pressure, habang sinusuportahan ng mga seal at control system ang mahusay na operasyon. Ang halaga ng bawat bahagi ay nakasalalay sa paggana nito sa loob ng kumpletong pagpupulong ng turbine. Ang pagpili ng mga kapalit na bahagi ay nangangailangan ng maingat na pagsusuri ng mga kondisyon ng pagpapatakbo, materyales, sukat, at pagkakatugma ng pagpupulong. Ang pag-unawa sa mga ugnayang ito ay nakakatulong sa mga maintenance team na maiwasan ang mga pagkabigo at mapabuti ang pagiging maaasahan ng kagamitan. Ang Shanghai TOTEM Machinery Co., Ltd. ay nagbibigay ng precision-manufactured na mga bahagi ng steam turbine at customized na mga serbisyo sa machining. Ang aming mga solusyon ay tumutulong sa mga customer na makamit ang maaasahang pagkasya ng bahagi, suportahan ang mahusay na pagpapanatili, at pahabain ang buhay ng serbisyo ng kagamitan.

FAQ

T: Paano Nagtutulungan ang Mga Bahagi ng Steam Turbine upang Makabuo ng Power?

A: Nagtutulungan ang mga Bahagi ng Steam Turbine sa pamamagitan ng kontroladong pagpapalawak ng singaw. Ang mga nozzle ay nagdidirekta ng singaw patungo sa mga gumagalaw na blades, na bumubuo ng torque. Ang rotor shaft pagkatapos ay naglilipat ng mekanikal na kapangyarihan sa konektadong kagamitan.

T: Ano ang Pagkakaiba sa pagitan ng Journal Bearings at Thrust Bearings?

A: Sinusuportahan ng mga journal bearings ang mga radial load at pinapatatag ang pag-ikot ng baras. Kinokontrol ng thrust bearings ang paggalaw ng ehe na dulot ng mga puwersa ng singaw. Parehong nakakatulong na mapanatili ang tamang posisyon ng rotor at internal clearance.

T: Aling mga Bahagi ng Steam Turbine ang Karaniwang Nangangailangan ng Inspeksyon o Pagpapalit?

A: Ang mga bahagi ng Steam Turbine na nangangailangan ng regular na inspeksyon ay kinabibilangan ng mga blades, bearings, seal, at mga bahagi ng rotor. Kasama sa mga karaniwang alalahanin ang pagguho, pagkasira, panginginig ng boses, at labis na mga clearance. Ang pagpapalit ay depende sa aktwal na kondisyon ng bahagi.

T: Anong Mga Salik ang Nakakaapekto sa Gastos ng Pagpapalit na Mga Bahagi ng Steam Turbine?

A: Ang mga gastos sa pagpapalit ay nakasalalay sa mga detalye ng materyal, laki ng bahagi, pagiging kumplikado ng machining, at mga kinakailangang pagpapaubaya. Ang mga custom na bahagi ng turbine ay maaari ding mangailangan ng karagdagang engineering, inspeksyon, at kalidad na pag-verify bago i-install.

T: Bakit Mahalaga ang Labyrinth Seals para sa Steam Turbine Efficiency?

A: Ang mga seal ng labirint ay naghihigpit sa pagtagas ng singaw sa pagitan ng mga umiikot at nakatigil na bahagi. Ang mga wastong clearance ay nagbabawas ng mga pagkawala ng enerhiya habang pinapayagan ang ligtas na paggalaw ng rotor. Ang mga pagod na seal ay maaaring magpababa ng kahusayan at mapataas ang mga kinakailangan sa pagpapanatili.
