Apa Saja Bagian Utama Turbin Uap Dan Fungsinya?

Turbin uap tidak hanya mengandalkan bilah berputar untuk menghasilkan tenaga. Setiap komponen membantu mengubah tekanan uap dan panas menjadi energi rotasi. Suku Cadang Turbin Uap menjalankan peran berbeda selama proses ini. Bilah mengekstrak energi, poros mengirimkan torsi, dan bantalan mendukung rotasi. Selubung mengandung tekanan, sedangkan segel mencegah kebocoran uap berlebihan. Memahami fungsi-fungsi ini membantu para insinyur mendiagnosis masalah dan merencanakan pemeliharaan. Ini juga mendukung keputusan penggantian yang akurat dan pengoperasian turbin yang andal. Panduan ini menjelaskan komponen utama dan cara kerjanya. Anda juga akan mempelajari bagian mana yang memerlukan perhatian khusus selama pemeriksaan dan penggantian.

Bilah Turbin Uap, Nozel, dan Diafragma: Bagaimana Mengubah Energi Uap Menjadi Rotasi

Bilah turbin uap, nozel, dan diafragma membentuk sistem konversi energi utama. Mereka memandu perluasan uap melalui saluran aliran yang dirancang dengan cermat. Geometrinya secara langsung mempengaruhi keluaran turbin, efisiensi, dan stabilitas pengoperasian.

Bilah Bergerak dan Bilah Stasioner: Perbedaan Fungsinya

Bilah yang bergerak menempel pada rotor dan berputar di sampingnya. Uap melewati jalur melengkungnya, mengubah arah dan momentum. Perubahan ini menghasilkan gaya dan menghasilkan torsi pada poros rotor.

Bilah-bilah stasioner tetap terpasang di dalam selubung turbin. Mereka mengarahkan uap ke baris pisau berputar berikutnya. Bentuknya membantu menentukan kecepatan uap dan sudut masuk yang sesuai.

Hubungan antara komponen-komponen ini bergantung pada desain turbin.

• Tahapan impuls: Sebagian besar pengurangan tekanan terjadi pada nozel stasioner. Bilah yang bergerak mengekstraksi energi terutama dengan mengubah momentum uap.

• Tahapan reaksi: Uap mengembang melalui saluran sudu yang diam dan bergerak. Keduanya berkontribusi pada pengurangan tekanan di seluruh tahap.

Geometri sudu harus sesuai dengan kondisi pengoperasian turbin. Erosi dapat mengubah profil bilah dan mengurangi efisiensi konversi energi. Endapan juga dapat mengganggu aliran uap atau menyebabkan pemuatan tidak merata.

Bilah yang rusak dapat menyebabkan getaran, penurunan output, dan kebutuhan perawatan yang tidak terduga. Pemeriksaan rutin membantu mengidentifikasi kondisi ini sebelum menjadi serius.

Nosel dan Diafragma Uap: Mengontrol Aliran Uap Antar Tahapan

Nosel uap mengubah sebagian energi tekanan uap menjadi kecepatan. Mereka mempercepat uap dan mengarahkannya ke arah bilah yang bergerak. Sudut nosel yang benar membantu mengurangi kehilangan aliran selama transfer energi. Diafragma mendukung rakitan bilah atau nosel stasioner di banyak desain turbin. Mereka juga memisahkan tahapan yang berdekatan dan membentuk saluran uap yang terkendali.

Komponen-komponen ini mempertahankan jalur aliran yang diinginkan melalui turbin. Posisinya harus tetap sesuai dengan rakitan pisau yang berputar. Diafragma yang rusak dapat menyebabkan kebocoran uap antar tahap. Saluran yang terdistorsi juga dapat mengubah distribusi uap dan mengurangi kinerja.

Poros dan Kopling Rotor: Bagaimana Turbin Uap Mengirimkan Tenaga Mekanik

Poros rotor membawa komponen yang berputar dan menyalurkan tenaga mekanik. Kopling menghubungkan rakitan yang berputar dan mentransfer torsi ke peralatan yang digerakkan. Bersama-sama, mereka membentuk jalur transmisi tenaga mekanis.

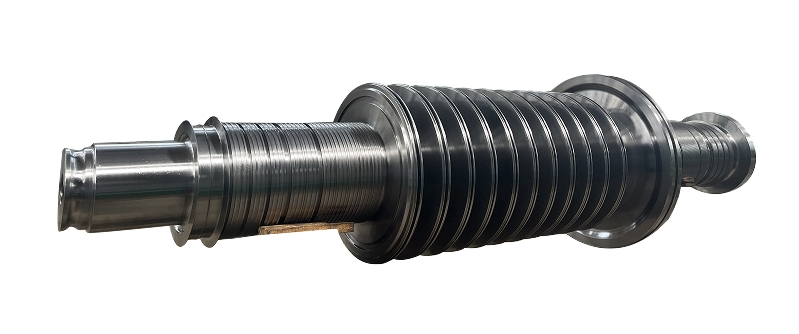

Poros Rotor: Mendukung Komponen Berputar dan Transmisi Torsi

Itu poros rotor mendukung bilah yang bergerak dan mentransfer torsi gabungannya. Ini beroperasi di bawah beban mekanis dan termal yang signifikan.

Selama pengoperasian, gaya sentrifugal bekerja pada komponen yang berputar. Gaya uap menghasilkan torsi dan beban lentur. Perubahan suhu juga menyebabkan poros mengembang.

Turbin uap besar mungkin menggunakan bagian rotor terpisah:

• Rotor bertekanan tinggi: Beroperasi di bagian ekspansi awal bertekanan tinggi.

• Rotor tekanan menengah: Mentransfer daya dari uap yang mengembang melalui tahap tekanan menengah.

• Rotor bertekanan rendah: Mengekstraksi energi tambahan saat uap mengembang menuju saluran pembuangan.

Tidak setiap turbin menggunakan tiga bagian rotor terpisah. Pengaturannya tergantung pada kapasitas dan desain turbin. Poros rotor biasanya menggunakan tempa baja paduan yang dipilih untuk kondisi pengoperasian. Proses pembuatannya memerlukan kontrol yang cermat terhadap kualitas dan dimensi material.

Area inspeksi yang penting meliputi jurnal poros, sambungan kopling, dan permukaan kritis. Insinyur juga memeriksa runout poros, kerusakan permukaan, dan perubahan dimensi. Deformasi poros yang berlebihan dapat mempengaruhi pembebanan bantalan dan jarak bebas internal. Kondisi ini pada akhirnya dapat menyebabkan getaran atau kontak komponen.

Kopling Poros: Menghubungkan Rotor Turbin dan Peralatan yang Digerakkan

Kopling menghubungkan poros turbin ke peralatan berputar lainnya. Mereka mentransmisikan torsi sambil mempertahankan pengaturan poros yang diinginkan. Desain kopling yang umum mencakup konfigurasi yang kaku dan fleksibel. Kopling kaku menciptakan sambungan yang kuat antar bagian poros. Umumnya memerlukan penyelarasan yang tepat dan dukungan poros yang sesuai. Kopling fleksibel mengakomodasi pergerakan terbatas atau ketidaksejajaran sesuai dengan desainnya. Namun, mereka tidak dapat mengkompensasi kesalahan penyelarasan yang tidak terbatas.

Ekspansi termal juga harus dipertimbangkan selama pemasangan. Target penyelarasan dingin mungkin berbeda dari persyaratan penyelarasan operasi. Penyelarasan kopling yang salah dapat meningkatkan getaran dan beban bantalan. Hal ini juga dapat mempercepat keausan pada peralatan yang terhubung. Teknisi harus memeriksa permukaan kopling, pengencang, dan kondisi penyelarasan selama perawatan. Kopling pengganti harus sesuai dengan persyaratan torsi dan dimensi asli.

Casing dan Silinder Turbin: Menampung Tekanan dan Mengarahkan Ekspansi Uap

Selubung turbin memberikan dukungan struktural dan mengandung uap bertekanan. Mereka juga memposisikan komponen internal di sekitar rakitan yang berputar. Desainnya harus mengakomodasi tekanan, suhu, dan pembebanan mekanis. Bagian turbin yang berbeda menghadapi kondisi pengoperasian yang berbeda.

Silinder Tekanan Tinggi, Menengah, dan Rendah: Perannya dalam Ekspansi Uap

Turbin uap yang besar sering kali membagi pemuaian uap menjadi beberapa bagian tekanan. Setiap bagian mengekstrak energi dari uap dalam kondisi berbeda.

Jenis silinder utama meliputi:

• Silinder bertekanan tinggi: Berisi tahap ekspansi awal dan tahan terhadap kondisi saluran masuk yang berat.

• Silinder bertekanan menengah: Mendukung ekspansi uap lebih lanjut, sering kali setelah pemanasan ulang dalam pengaturan pabrik yang sesuai.

• Silinder bertekanan rendah: Menangani uap yang diperluas pada tekanan lebih rendah dan laju aliran volumetrik yang jauh lebih besar.

Beberapa turbin menggabungkan bagian tekanan dalam satu casing. Unit yang lebih kecil mungkin menggunakan pengaturan yang lebih sederhana. Silinder bertekanan tinggi sering kali membutuhkan bahan yang menawarkan kekuatan suhu tinggi dan ketahanan mulur. Silinder bertekanan rendah lebih menekankan pada kapasitas aliran dan desain struktural. Geometri casing juga menentukan posisi diafragma dan rakitan blade stasioner. Penempatan yang akurat membantu menjaga jarak bebas rotor-ke-stator yang diperlukan.

Konstruksi Casing, Ekspansi Termal, dan Jarak Bebas Internal

Banyak selubung turbin menggunakan konstruksi yang dibelah secara horizontal. Pengaturan ini memungkinkan akses ke komponen internal selama pemeliharaan besar. Sambungan casing, baut, dan permukaan penyegelan menjaga integritas struktural. Kondisinya mempengaruhi kekencangan dan keselarasan uap.

Ekspansi termal menciptakan tantangan operasional penting lainnya. Rotor dan casing mungkin memanas dengan kecepatan berbeda. Oleh karena itu, perluasannya dapat mengubah jarak antara komponen yang berputar dan yang diam. Jarak bebas yang berlebihan dapat meningkatkan kebocoran uap internal. Jarak bebas yang tidak memadai dapat menyebabkan gesekan selama pengoperasian.

Distorsi casing atau perakitan yang salah juga dapat mengubah kesejajaran internal. Masalah ini dapat mempengaruhi seal, bilah, dan bantalan. Untuk penggantian komponen casing , insinyur harus memverifikasi spesifikasi material dan kompatibilitas dimensi. Mereka juga harus memastikan permukaan sambungan dan persyaratan pemasangan.

Bantalan Jurnal dan Bantalan Dorong: Menjaga Rotor Tetap Stabil dan Posisinya Benar

Bantalan menopang rotor sekaligus memungkinkan putaran kecepatan tinggi yang terkontrol. Mereka mempertahankan posisi poros di bawah perubahan beban operasi. Dua jenis bantalan mempunyai fungsi yang berbeda. Bantalan jurnal mendukung beban radial, sedangkan bantalan dorong mengontrol gerakan aksial.

Journal Bearing : Menopang Beban Radial dan Rotasi Poros yang Stabil

Bantalan jurnal mendukung berat dan beban radial dari poros yang berputar. Mereka umumnya beroperasi menggunakan pelumasan hidrodinamik. Selama putaran, poros menarik oli ke dalam celah bantalan. Tindakan ini menciptakan lapisan minyak bertekanan. Film ini memisahkan jurnal dari permukaan bantalan selama pengoperasian normal.

Pengaturan bantalan jurnal yang umum meliputi:

• Bantalan selongsong: Menyediakan permukaan bantalan yang kontinu di sekitar jurnal.

• Bantalan jurnal bantalan miring: Gunakan bantalan individual yang menyesuaikan sudutnya berdasarkan kondisi pengoperasian.

Desain bantalan miring dapat meningkatkan stabilitas dinamis rotor dalam aplikasi yang sesuai. Namun, pemilihan bantalan bergantung pada kecepatan poros, pembebanan, dan desain sistem. Pasokan minyak memainkan peran utama dalam kinerja bantalan. Pelumasan yang tidak mencukupi dapat merusak permukaan bantalan dan jurnal poros.

Operator harus memantau suhu bantalan, getaran, dan kondisi pelumasan. Perubahan mungkin mengindikasikan ketidakstabilan lapisan oli, keausan, atau masalah poros lainnya. Beberapa bantalan geser menggunakan lapisan logam lembut, seperti paduan Babbitt berbahan dasar timah. Bahan ini memberikan permukaan lari yang cocok untuk aplikasi bantalan hidrodinamik.

Bantalan Dorong: Mengontrol Posisi Rotor Aksial

Bantalan dorong mengontrol posisi rotor sepanjang porosnya. Mereka menahan gaya aksial yang dihasilkan selama pengoperasian turbin. Gaya-gaya ini diakibatkan oleh perbedaan tekanan uap dan kondisi aliran. Arah dan besarnya bergantung pada desain turbin.

Bantalan dorong biasanya bekerja melawan kerah dorong. Bantalannya mengembangkan lapisan minyak hidrodinamik selama rotasi normal. Berbeda dengan bantalan jurnal, bantalan dorong terutama menangani beban aksial. Kedua sistem ini diperlukan untuk mempertahankan posisi rotor yang diinginkan.

Perpindahan aksial yang berlebihan dapat mengurangi jarak bebas internal. Hal ini dapat menyebabkan kontak antara komponen yang berputar dan yang diam. Temperatur oli, beban dorong, dan kondisi bantalan mempengaruhi kinerja bantalan. Oleh karena itu, operator memantau posisi aksial bersamaan dengan pengukuran bantalan lainnya.

Di TOTEM, kami memproduksi komponen turbin uap, termasuk bantalan geser, bushing, dan bantalan dorong bantalan miring. Kami juga menyediakan pemesinan presisi untuk kebutuhan penggantian khusus aplikasi.

Segel Poros dan Sistem Penyegelan Kelenjar: Mencegah Kebocoran Uap dan Masuknya Udara

Turbin uap memerlukan jarak bebas antara komponen yang berputar dan yang diam. Ruang-ruang ini memungkinkan pergerakan tetapi berpotensi menimbulkan jalur kebocoran. Sistem penyegelan poros mengendalikan kerugian ini. Mereka juga membantu menjaga kondisi pengoperasian yang sesuai di dalam silinder turbin.

Segel Labirin dan Kelenjar Poros: Fungsinya

Segel labirin membatasi kebocoran uap melalui serangkaian saluran sempit. Mereka biasanya menggunakan gigi atau pembatas serupa di sepanjang jalur kebocoran. Uap kehilangan tekanan saat melewati batasan ini. Hal ini mengurangi kebocoran tanpa memerlukan kontak terus menerus antara permukaan penyegelan. Kelenjar poros mengontrol kebocoran saat poros melewati selubung turbin. Persyaratan pengoperasiannya bergantung pada tekanan uap lokal.

Di daerah bertekanan tinggi, mereka membantu membatasi keluarnya uap ke luar. Di daerah bertekanan rendah yang beroperasi di bawah tekanan atmosfer, mereka membantu mencegah masuknya udara. Segel tahap internal melakukan tugas yang berbeda. Mereka membatasi uap melewati saluran sudu yang dimaksud. Kedua pengaturan penyegelan mempengaruhi efisiensi turbin secara keseluruhan. Namun, lokasi dan kondisi pengoperasiannya berbeda.

Bagaimana Jarak Bebas Segel Mempengaruhi Efisiensi dan Keandalan

Jarak bebas segel harus menyeimbangkan pengendalian kebocoran dengan keselamatan mekanis. Jarak bebas yang besar memungkinkan lebih banyak uap melewati jalur aliran yang diinginkan. Hal ini mengurangi energi yang tersedia untuk pekerjaan yang bermanfaat. Jarak bebas yang kecil membatasi kebocoran dengan lebih efektif. Namun, bahan ini juga meningkatkan risiko gesekan selama pergerakan termal.

Beberapa kondisi dapat mempengaruhi kinerja seal:

• Pergerakan rotor atau perubahan posisi poros

• Ekspansi termal komponen berputar dan diam

• Segel keausan atau deformasi gigi

• Distorsi casing dan perakitan yang salah

• Erosi yang disebabkan oleh aliran uap atau kontaminan

Kerusakan segel tidak harus selalu dianggap sebagai masalah tersendiri. Kondisi bantalan dan keselarasan rotor dapat mempengaruhi jarak bebas seal. Personel pemeliharaan harus memeriksa permukaan penyegelan dan mengukur jarak bebas. Mereka juga harus mengidentifikasi penyebab keausan yang tidak normal sebelum penggantian.

Katup Kontrol Uap dan Sistem Bantu: Mendukung Pengoperasian Turbin yang Aman

Komponen berputar utama menghasilkan tenaga mekanik. Katup kontrol dan sistem bantu membantu mengatur bagaimana tenaga dihasilkan. Sistem ini mendukung penyalaan turbin, perubahan beban, pelumasan, dan pematian. Keandalannya sangat penting untuk pengoperasian yang aman.

Katup Penghenti, Katup Kontrol, dan Perlindungan Kecepatan Berlebih

Katup masuk uap mengatur suplai uap yang masuk ke turbin. Jenis katup yang berbeda menjalankan fungsi kontrol dan perlindungan yang berbeda. Katup penghenti utama menyediakan isolasi cepat bila diperlukan. Mereka membantu menghentikan masuknya uap selama kondisi penghentian tertentu.

Katup kontrol mengatur aliran uap sesuai dengan kebutuhan pengoperasian turbin. Aktuatornya merespons perintah dari sistem pemerintahan. Selama perubahan beban, sistem kontrol menyesuaikan aliran uap. Ini membantu mempertahankan kecepatan atau output yang dibutuhkan. Perlindungan kecepatan berlebih memberikan perlindungan penting lainnya. Ini mendeteksi kecepatan rotasi yang berlebihan dan memulai tindakan perlindungan.

Trip pelindung biasanya memerintahkan katup uap yang ditunjuk untuk menutup. Sistem harus berfungsi secara independen dari persyaratan kontrol beban normal jika ditentukan. Respons katup, kondisi aktuator, dan logika kontrol memerlukan pengujian rutin. Prosedurnya harus mengikuti instruksi pabrik turbin.

Sistem Pelumasan dan Rakitan Roda Gigi Putar

Sistem pelumasan memasok oli ke bantalan dan komponen lain yang ditunjuk. Mereka membantu mengurangi gesekan, menghilangkan panas, dan melindungi permukaan lari.

Sistem yang umum mencakup pompa oli, filter, pendingin, dan perangkat pemantauan.

Setiap komponen memiliki tujuan praktis:

• Pompa oli: Pertahankan pasokan dan tekanan oli yang dibutuhkan.

• Filter: Menghilangkan kontaminan dari oli yang bersirkulasi.

• Pendingin: Mengontrol suhu oli dalam batas pengoperasian.

• Perangkat pemantauan: Lacak tekanan, suhu, dan kondisi penting lainnya.

Rakitan roda gigi putar menjalankan fungsi terpisah selama kondisi penyalaan dan pematian yang sesuai. Mereka memutar poros secara perlahan ketika putaran turbin normal tidak tersedia. Hal ini membantu membatasi efek termal yang tidak merata selama pendinginan atau pemanasan.

Tanpa putaran yang terkendali, perbedaan suhu dapat menyebabkan busur rotor. Pengoperasian gigi putar membantu mengelola risiko ini. Prosedur memutar gigi bergantung pada desain turbin dan kondisi pengoperasian. Operator harus mengikuti persyaratan keterlibatan dan pelepasan yang ditetapkan.

Bagian Utama Turbin Uap dan Fungsinya: Tabel Ringkasan

Tabel berikut memberikan referensi singkat untuk komponen utama turbin uap. Ini menghubungkan setiap fungsi dengan masalah pengoperasian praktis.

Komponen-komponen tersebut bekerja sama dan tidak berdiri sendiri-sendiri. Suatu masalah di satu bidang dapat berdampak pada beberapa bidang lainnya. Misalnya, keausan bantalan dapat mengubah posisi poros. Hal ini dapat mengurangi jarak bebas segel dan meningkatkan risiko gesekan. Demikian pula, distorsi casing dapat mempengaruhi posisi diafragma dan penyelarasan internal. Memahami hubungan ini membantu tim pemeliharaan mengidentifikasi masalah mendasar.

Kesimpulan

Bagian-bagian turbin uap bekerja sama untuk mengubah energi uap menjadi tenaga mekanik. Bilah mengekstrak energi, poros mengirimkan torsi, dan bantalan menjaga stabilitas rotor. Selubung berisi tekanan uap, sementara segel dan sistem kontrol mendukung pengoperasian yang efisien. Nilai masing-masing komponen bergantung pada fungsinya dalam rakitan turbin yang lengkap. Memilih suku cadang pengganti memerlukan evaluasi yang cermat terhadap kondisi pengoperasian, bahan, dimensi, dan kompatibilitas perakitan. Memahami hubungan ini membantu tim pemeliharaan mencegah kegagalan dan meningkatkan keandalan peralatan. Shanghai TOTEM Machinery Co., Ltd. menyediakan komponen turbin uap yang diproduksi secara presisi dan layanan permesinan yang disesuaikan. Solusi kami membantu pelanggan mencapai kesesuaian komponen yang andal, mendukung pemeliharaan yang efisien, dan memperpanjang masa pakai peralatan.

Pertanyaan Umum

T: Bagaimana Bagian Turbin Uap Bekerja Sama untuk Menghasilkan Tenaga?

J: Bagian Turbin Uap bekerja sama melalui ekspansi uap yang terkendali. Nozel mengarahkan uap ke arah bilah yang bergerak, menghasilkan torsi. Poros rotor kemudian mentransfer tenaga mekanik ke peralatan yang terhubung.

T: Apa Perbedaan Antara Bantalan Jurnal dan Bantalan Dorong?

A: Bantalan jurnal mendukung beban radial dan menstabilkan putaran poros. Bantalan dorong mengontrol gerakan aksial yang disebabkan oleh gaya uap. Keduanya membantu menjaga posisi rotor dan jarak bebas internal yang tepat.

T: Suku Cadang Turbin Uap Mana yang Biasanya Memerlukan Inspeksi atau Penggantian?

A: Suku Cadang Turbin Uap yang memerlukan pemeriksaan rutin meliputi bilah, bantalan, segel, dan komponen rotor. Kekhawatiran umum mencakup erosi, keausan, getaran, dan jarak bebas yang berlebihan. Penggantian tergantung pada kondisi komponen sebenarnya.

Q: Faktor Apa yang Mempengaruhi Biaya Penggantian Suku Cadang Turbin Uap?

J: Biaya penggantian bergantung pada spesifikasi material, ukuran komponen, kompleksitas pemesinan, dan toleransi yang diperlukan. Komponen turbin khusus mungkin juga memerlukan rekayasa tambahan, inspeksi, dan verifikasi kualitas sebelum pemasangan.

T: Mengapa Segel Labirin Penting untuk Efisiensi Turbin Uap?

J: Segel labirin membatasi kebocoran uap antara komponen yang berputar dan yang tidak bergerak. Jarak bebas yang tepat mengurangi kehilangan energi sekaligus memungkinkan pergerakan rotor yang aman. Segel yang aus dapat menurunkan efisiensi dan meningkatkan kebutuhan perawatan.
