Wat zijn de belangrijkste stoomturbineonderdelen en hun functies?

Een stoomturbine is afhankelijk van meer dan alleen draaiende bladen om stroom op te wekken. Elk onderdeel helpt stoomdruk en warmte om te zetten in rotatie-energie. Stoomturbineonderdelen vervullen tijdens dit proces verschillende rollen. Messen onttrekken energie, assen brengen koppel over en lagers ondersteunen rotatie. Behuizingen bevatten druk, terwijl afdichtingen overmatige stoomlekkage voorkomen. Door deze functies te begrijpen, kunnen ingenieurs problemen diagnosticeren en onderhoud plannen. Het ondersteunt ook nauwkeurige vervangingsbeslissingen en een betrouwbare werking van de turbine. In deze handleiding worden de belangrijkste componenten uitgelegd en hoe ze samenwerken. Ook leert u welke onderdelen bijzondere aandacht vereisen bij inspectie en vervanging.

Stoomturbinebladen, mondstukken en membranen: hoe ze stoomenergie omzetten in rotatie

Stoomturbinebladen, mondstukken en membranen vormen het belangrijkste energieomzettingssysteem. Ze geleiden expanderende stoom door zorgvuldig ontworpen stroomdoorgangen. Hun geometrie heeft rechtstreeks invloed op het turbinevermogen, de efficiëntie en de operationele stabiliteit.

Bewegende messen en stationaire messen: hun verschillende functies

Bewegende messen worden aan de rotor bevestigd en draaien ernaast. Stoom stroomt door hun gebogen doorgangen en verandert van richting en momentum. Deze verandering produceert kracht en genereert koppel op de rotoras.

Stationaire bladen blijven vast in het turbinehuis. Ze sturen stoom naar de volgende roterende messenrij. Hun vorm helpt bij het vaststellen van geschikte stoomsnelheid en intreehoeken.

De relatie tussen deze componenten is afhankelijk van het turbineontwerp.

• Impulsfasen: De meeste drukverlaging vindt plaats in stationaire spuitdoppen. Bewegende bladen onttrekken energie voornamelijk door het stoommomentum te veranderen.

• Reactiefasen: Stoom zet uit door stationaire en bewegende bladdoorgangen. Beide dragen bij aan de drukverlaging op het podium.

De bladgeometrie moet overeenkomen met de bedrijfsomstandigheden van de turbine. Erosie kan de bladprofielen veranderen en de energieomzettingsefficiëntie verminderen. Afzettingen kunnen ook de stoomstroom verstoren of een ongelijkmatige belasting veroorzaken.

Beschadigde messen kunnen trillingen, verminderde opbrengst en onverwachte onderhoudsvereisten veroorzaken. Regelmatige inspectie helpt deze aandoeningen te identificeren voordat ze ernstig worden.

Stoomsproeiers en membranen: regeling van de stoomstroom tussen fasen

Stoomsproeiers zetten een deel van de drukenergie van de stoom om in snelheid. Ze versnellen de stoom en richten deze naar bewegende messen. Juiste mondstukhoeken helpen de stroomverliezen tijdens de energieoverdracht te verminderen. Membranen ondersteunen stationaire schoep- of mondstukconstructies in veel turbineontwerpen. Ze scheiden ook aangrenzende trappen en vormen gecontroleerde stoomdoorgangen.

Deze componenten behouden het beoogde stromingspad door de turbine. Hun positie moet compatibel blijven met de roterende mesconstructies. Beschadigde membranen kunnen stoomlekkage tussen de trappen veroorzaken. Vervormde doorgangen kunnen ook de stoomverdeling veranderen en de prestaties verminderen.

Rotorassen en koppelingen: hoe stoomturbines mechanisch vermogen overbrengen

Rotorassen dragen de roterende componenten en brengen mechanisch vermogen over. Koppelingen verbinden roterende assemblages en brengen koppel over op aangedreven apparatuur. Samen vormen ze het mechanische krachtoverbrengingspad.

Rotorassen: ondersteunende roterende componenten en koppeloverdracht

De rotoras ondersteunt bewegende bladen en brengt hun gecombineerde koppel over. Het werkt onder aanzienlijke mechanische en thermische belastingen.

Tijdens bedrijf werken centrifugaalkrachten op roterende componenten. Stoomkrachten genereren koppel- en buigbelastingen. Temperatuurveranderingen zorgen er ook voor dat de schacht uitzet.

Grote stoomturbines kunnen afzonderlijke rotorsecties gebruiken:

• Hogedrukrotor: Werkt in het initiële hogedrukexpansiegedeelte.

• Middendrukrotor: brengt kracht over van stoom die uitzet via middendruktrappen.

• Lagedrukrotor: extraheert extra energie terwijl de stoom uitzet naar de uitlaat.

Niet elke turbine maakt gebruik van drie afzonderlijke rotorsecties. De opstelling is afhankelijk van het turbinevermogen en het ontwerp. Rotorassen gebruiken gewoonlijk smeedstukken van gelegeerd staal die zijn geselecteerd op bedrijfsomstandigheden. Hun productieproces vereist een zorgvuldige controle van de materiaalkwaliteit en afmetingen.

Belangrijke inspectiegebieden zijn onder meer astappen, koppelingsverbindingen en kritische oppervlakken. Ingenieurs controleren ook de slingering van de as, oppervlakteschade en maatveranderingen. Overmatige asvervorming kan de lagerbelasting en interne speling beïnvloeden. Deze omstandigheden kunnen uiteindelijk trillingen of contact met componenten veroorzaken.

Askoppelingen: turbinerotoren en aangedreven apparatuur verbinden

Koppelingen verbinden turbineassen met andere roterende apparatuur. Ze brengen koppel over met behoud van de beoogde asopstelling. Veel voorkomende koppelingsontwerpen omvatten stijve en flexibele configuraties. Starre koppelingen zorgen voor een stevige verbinding tussen asdelen. Ze vereisen doorgaans een nauwkeurige uitlijning en geschikte asondersteuning. Flexibele koppelingen zijn afhankelijk van hun ontwerp geschikt voor beperkte beweging of verkeerde uitlijning. Ze kunnen echter niet onbeperkte uitlijningsfouten compenseren.

Bij de installatie moet ook rekening worden gehouden met thermische uitzetting. Doelen voor koude uitlijning kunnen verschillen van operationele uitlijningsvereisten. Een onjuiste uitlijning van de koppeling kan de trillingen en de lagerbelasting vergroten. Het kan ook de slijtage van aangesloten apparatuur versnellen. Technici moeten tijdens onderhoud de koppelingsoppervlakken, bevestigingsmiddelen en uitlijningsomstandigheden inspecteren. Vervangingskoppelingen moeten voldoen aan de oorspronkelijke koppel- en maatvereisten.

Turbinebehuizingen en cilinders: die druk bevatten en stoomexpansie sturen

Turbinebehuizingen bieden structurele ondersteuning en bevatten stoom onder druk. Ze positioneren ook interne componenten rond het roterende geheel. Hun ontwerp moet geschikt zijn voor druk, temperatuur en mechanische belasting. Verschillende turbinesecties hebben te maken met verschillende bedrijfsomstandigheden.

Hoge-, midden- en lagedrukcilinders: hun rol bij stoomexpansie

Grote stoomturbines verdelen de stoomexpansie vaak in meerdere druksecties. Elke sectie haalt onder verschillende omstandigheden energie uit stoom.

De hoofdcilindertypen zijn onder meer:

• Hogedrukcilinder: Bevat de initiële expansiefasen en is bestand tegen veeleisende inlaatomstandigheden.

• Cilinder met middendruk: Ondersteunt verdere stoomexpansie, vaak na opwarming in geschikte fabrieksopstellingen.

• Lagedrukcilinder: verwerkt geëxpandeerde stoom bij lagere drukken en veel grotere volumetrische stroomsnelheden.

Sommige turbines combineren druksecties binnen één behuizing. Kleinere eenheden kunnen eenvoudigere arrangementen gebruiken. Hogedrukcilinders vereisen vaak materialen die sterkte bij hoge temperaturen en kruipweerstand bieden. Lagedrukcilinders leggen meer nadruk op stroomcapaciteit en structureel ontwerp. De geometrie van de behuizing bepaalt ook de posities van membranen en stationaire bladconstructies. Nauwkeurige positionering helpt de vereiste speling tussen rotor en stator te behouden.

Behuizingsconstructie, thermische uitzetting en interne spelingen

Veel turbinebehuizingen maken gebruik van een horizontaal gespleten constructie. Deze opstelling maakt toegang tot interne componenten mogelijk tijdens groot onderhoud. Behuizingsverbindingen, bouten en afdichtingsoppervlakken behouden de structurele integriteit. Hun toestand beïnvloedt de stoomdichtheid en uitlijning.

Thermische uitzetting zorgt voor een andere belangrijke operationele uitdaging. De rotor en de behuizing kunnen met verschillende snelheden opwarmen. Hun uitzetting kan daarom de afstanden tussen roterende en stationaire componenten veranderen. Een te grote speling kan de interne stoomlekkage vergroten. Onvoldoende speling kan tijdens het gebruik tot wrijving leiden.

Vervorming van de behuizing of onjuiste montage kunnen ook de interne uitlijning veranderen. Deze problemen kunnen van invloed zijn op afdichtingen, messen en lagers. Voor vervangende behuizingscomponenten moeten ingenieurs de materiaalspecificaties en maatcompatibiliteit verifiëren. Ze moeten ook de verbindingsoppervlakken en installatievereisten bevestigen.

Astaplagers en druklagers: houden de rotor stabiel en op de juiste plaats

Lagers ondersteunen de rotor en maken gecontroleerde rotatie op hoge snelheid mogelijk. Ze behouden de aspositie onder veranderende bedrijfsbelastingen. Twee lagertypen vervullen verschillende functies. Taaklagers ondersteunen radiale belastingen, terwijl druklagers de axiale beweging controleren.

Astaplagers: ondersteunen radiale belastingen en stabiele asrotatie

Daglagers ondersteunen het gewicht en de radiale belastingen van de roterende as. Ze werken over het algemeen met behulp van hydrodynamische smering. Tijdens het draaien zuigt de as olie in de lagerspeling. Door deze actie ontstaat een oliefilm onder druk. De film scheidt de tap tijdens normaal bedrijf van het lageroppervlak.

Veel voorkomende glijlageropstellingen zijn onder meer:

• Glijlagers: Zorg voor een doorlopend draagoppervlak rond de tap.

• Astaplagers met kantelpad: gebruik afzonderlijke pads die hun hoek onder bedrijfsomstandigheden aanpassen.

Ontwerpen met kantelkussens kunnen bij geschikte toepassingen een verbeterde dynamische stabiliteit van de rotor bieden. De lagerkeuze is echter afhankelijk van de assnelheid, belasting en systeemontwerp. De olietoevoer speelt een belangrijke rol in de lagerprestaties. Onvoldoende smering kan het lageroppervlak en de astap beschadigen.

Operators moeten de lagertemperatuur, trillingen en smeringsomstandigheden controleren. Veranderingen kunnen duiden op instabiliteit van de oliefilm, slijtage of andere problemen met de as. Sommige glijlagers gebruiken een zachte metalen voering, zoals een Babbitt-legering op tinbasis. Dit materiaal biedt een geschikt loopoppervlak voor hydrodynamische lagertoepassingen.

Druklagers: regelen van de axiale rotorpositie

Druklagers bepalen de positie van de rotor langs zijn as. Ze zijn bestand tegen axiale krachten die ontstaan ​​tijdens de werking van de turbine. Deze krachten zijn het gevolg van stoomdrukverschillen en stromingsomstandigheden. Hun richting en grootte zijn afhankelijk van het turbineontwerp.

Een druklager werkt doorgaans tegen een drukkraag. De pads ontwikkelen hydrodynamische oliefilms tijdens normale rotatie. In tegenstelling tot glijlagers zijn druklagers primair geschikt voor axiale belasting. Beide systemen zijn nodig om de beoogde rotorpositie te behouden.

Overmatige axiale verplaatsing kan de interne speling verkleinen. Dit kan contact veroorzaken tussen roterende en stationaire componenten. De olietemperatuur, de stuwkracht en de toestand van de remblokken beïnvloeden de lagerprestaties. Operators monitoren daarom de axiale positie naast andere lagermetingen.

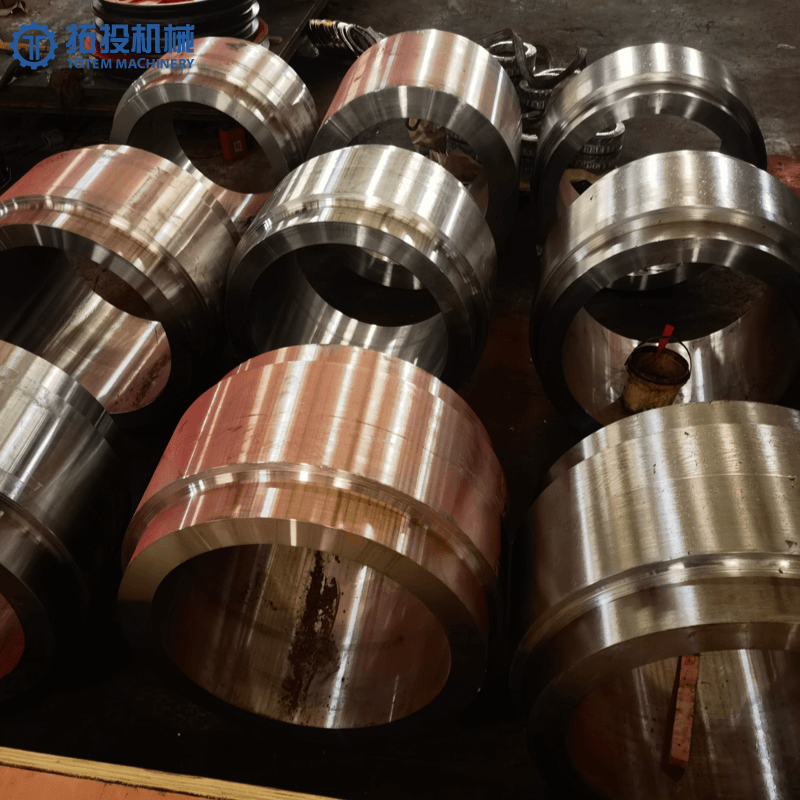

Bij TOTEM vervaardigen we onderdelen voor stoomturbines, waaronder glijlagers, bussen en druklagers met kantelkussens. We bieden ook precisiebewerkingen voor toepassingsspecifieke vervangingsvereisten.

Asafdichtingen en pakkingsystemen: voorkomen van stoomlekkage en luchtindringing

Stoomturbines vereisen afstanden tussen roterende en stationaire componenten. Deze ruimtes laten beweging toe, maar creëren potentiële lekkagepaden. Asafdichtingssystemen beheersen deze verliezen. Ze helpen ook bij het handhaven van geschikte bedrijfsomstandigheden in turbinecilinders.

Labyrintafdichtingen en schachtklieren: hun functies

Labyrintafdichtingen beperken het lekken van stoom via een reeks smalle doorgangen. Ze gebruiken gewoonlijk tanden of soortgelijke beperkingen langs het lekpad. Stoom verliest druk als het deze beperkingen passeert. Dit vermindert lekkage zonder dat continu contact tussen afdichtingsoppervlakken nodig is. Asklieren controleren lekkage waar assen door turbinebehuizingen gaan. Hun bedrijfsvereisten zijn afhankelijk van de lokale stoomdruk.

In hogedrukgebieden helpen ze het ontsnappen van stoom naar buiten te beperken. In lagedrukgebieden die onder de atmosferische druk werken, helpen ze voorkomen dat er lucht binnendringt. Interne trapafdichtingen voeren een andere taak uit. Ze beperken dat stoom de beoogde bladdoorgangen omzeilt. Beide afdichtingsopstellingen beïnvloeden de algehele turbine-efficiëntie. Hun locaties en bedrijfsomstandigheden verschillen echter.

Hoe zeehondenvrijstellingen de efficiëntie en betrouwbaarheid beïnvloeden

De speling van de afdichtingen moet een evenwicht vormen tussen de controle op lekkage en de mechanische veiligheid. Grote spelingen zorgen ervoor dat meer stoom de beoogde stroompaden kan omzeilen. Dit vermindert de energie die beschikbaar is voor nuttig werk. Kleine spelingen beperken lekkage effectiever. Ze vergroten echter ook het wrijvingsrisico tijdens thermische beweging.

Verschillende omstandigheden kunnen de prestaties van de afdichting beïnvloeden:

• Rotorbeweging of veranderingen in aspositie

• Thermische uitzetting van roterende en stationaire componenten

• Slijtage of vervorming van afdichtingtanden

• Vervorming van de behuizing en onjuiste montage

• Erosie veroorzaakt door stoomstroming of verontreinigingen

Beschadiging van afdichtingen moet niet altijd als een op zichzelf staand probleem worden behandeld. De staat van het lager en de uitlijning van de rotor kunnen de speling van de afdichtingen beïnvloeden. Onderhoudspersoneel moet de afdichtingsoppervlakken inspecteren en de spelingen meten. Ze moeten ook de oorzaak van abnormale slijtage identificeren voordat ze worden vervangen.

Stoomregelkleppen en hulpsystemen: ondersteuning van een veilige werking van de turbine

De belangrijkste roterende componenten produceren mechanisch vermogen. Regelkleppen en hulpsystemen helpen bij het beheren van de manier waarop die stroom wordt gegenereerd. Deze systemen ondersteunen het opstarten van de turbine, belastingveranderingen, smering en uitschakelen. Hun betrouwbaarheid is essentieel voor een veilige werking.

Afsluitkleppen, regelkleppen en bescherming tegen te hoog toerental

Stoominlaatkleppen regelen de toevoer van stoom die de turbine binnenkomt. Verschillende kleptypes voeren verschillende controle- en beveiligingsfuncties uit. Hoofdafsluiters zorgen voor snelle isolatie wanneer dat nodig is. Ze helpen de stoomtoevoer te onderbreken tijdens bepaalde uitschakelomstandigheden.

Regelkleppen regelen de stoomstroom volgens de bedrijfsvereisten van de turbine. Hun actuatoren reageren op commando's van het bestuurssysteem. Tijdens belastingveranderingen past het besturingssysteem de stoomtoevoer aan. Dit helpt om de vereiste snelheid of output te behouden. Beveiliging tegen te hoge snelheid biedt nog een cruciale beveiliging. Het detecteert een te hoog toerental en initieert beschermende acties.

Bij een beschermende trip worden doorgaans de aangewezen stoomkleppen gesloten. Het systeem moet, indien gespecificeerd, onafhankelijk van de normale vereisten voor lastregeling functioneren. De kleprespons, de toestand van de actuator en de besturingslogica vereisen regelmatige tests. De procedures moeten de instructies van de turbinefabrikant volgen.

Smeersystemen en draaimechanismen

Smeersystemen leveren olie aan lagers en andere aangewezen componenten. Ze helpen wrijving te verminderen, hitte te verwijderen en loopoppervlakken te beschermen.

Een typisch systeem omvat oliepompen, filters, koelers en bewakingsapparatuur.

Elk onderdeel dient een praktisch doel:

• Oliepompen: Handhaaf de vereiste olietoevoer en -druk.

• Filters: Verwijder verontreinigingen uit circulerende olie.

• Koelers: Controleer de olietemperatuur binnen de bedrijfslimieten.

• Bewakingsapparatuur: houd druk, temperatuur en andere belangrijke omstandigheden bij.

Draaitandwielsamenstellen vervullen een afzonderlijke functie tijdens geschikte opstart- en uitschakelomstandigheden. Ze roteren de as langzaam wanneer normale turbinerotatie niet beschikbaar is. Dit helpt ongelijkmatige thermische effecten tijdens het koelen of verwarmen te beperken.

Zonder gecontroleerde rotatie kunnen temperatuurverschillen bijdragen aan de rotorboog. Het bedienen van de draaiversnelling helpt dit risico te beheersen. De procedures voor het draaien van tandwielen zijn afhankelijk van het turbineontwerp en de bedrijfsomstandigheden. Exploitanten moeten de vastgestelde vereisten voor betrokkenheid en terugtrekking volgen.

Belangrijkste stoomturbineonderdelen en hun functies: overzichtstabel

De volgende tabel biedt een kort overzicht van de belangrijkste onderdelen van de stoomturbine. Het verbindt elke functie met een praktisch operationeel probleem.

De componenten werken samen in plaats van onafhankelijk. Een probleem op één gebied kan gevolgen hebben voor meerdere andere gebieden. Lagerslijtage kan bijvoorbeeld de aspositie veranderen. Dit kan de speling van de afdichtingen verminderen en het risico op wrijving vergroten. Op dezelfde manier kan vervorming van de behuizing de positionering van het diafragma en de interne uitlijning beïnvloeden. Door deze relaties te begrijpen, kunnen onderhoudsteams onderliggende problemen identificeren.

Conclusie

Stoomturbineonderdelen werken samen om stoomenergie om te zetten in mechanische kracht. De bladen onttrekken energie, de assen brengen het koppel over en de lagers zorgen voor de stabiliteit van de rotor. Behuizingen bevatten stoomdruk, terwijl afdichtingen en controlesystemen een efficiënte werking ondersteunen. De waarde van elk onderdeel hangt af van zijn functie binnen het volledige turbinesamenstel. Het selecteren van vervangende onderdelen vereist een zorgvuldige evaluatie van de bedrijfsomstandigheden, materialen, afmetingen en compatibiliteit van de montage. Door deze relaties te begrijpen, kunnen onderhoudsteams storingen voorkomen en de betrouwbaarheid van de apparatuur verbeteren. Shanghai TOTEM Machinery Co., Ltd. levert met precisie vervaardigde stoomturbinecomponenten en op maat gemaakte bewerkingsdiensten. Onze oplossingen helpen klanten een betrouwbare pasvorm van componenten te realiseren, efficiënt onderhoud te ondersteunen en de levensduur van apparatuur te verlengen.

Veelgestelde vragen

Vraag: Hoe werken stoomturbineonderdelen samen om stroom te genereren?

A: Stoomturbineonderdelen werken samen via gecontroleerde stoomexpansie. Sproeiers richten stoom naar bewegende messen en genereren zo koppel. De rotoras brengt vervolgens mechanisch vermogen over naar aangesloten apparatuur.

Vraag: Wat is het verschil tussen glijlagers en druklagers?

A: Glijlagers ondersteunen radiale belastingen en stabiliseren de asrotatie. Druklagers controleren de axiale beweging veroorzaakt door stoomkrachten. Beide helpen bij het behouden van de juiste rotorpositie en interne speling.

Vraag: Welke onderdelen van stoomturbines vereisen doorgaans inspectie of vervanging?

A: Stoomturbineonderdelen die regelmatige inspectie vereisen, zijn onder meer bladen, lagers, afdichtingen en rotorcomponenten. Veelvoorkomende problemen zijn onder meer erosie, slijtage, trillingen en overmatige speling. Vervanging is afhankelijk van de feitelijke staat van het onderdeel.

Vraag: Welke factoren zijn van invloed op de kosten van vervangende stoomturbineonderdelen?

A: Vervangingskosten zijn afhankelijk van materiaalspecificaties, componentgrootte, bewerkingscomplexiteit en vereiste toleranties. Op maat gemaakte turbinecomponenten vereisen mogelijk ook aanvullende engineering, inspectie en kwaliteitsverificatie vóór installatie.

Vraag: Waarom zijn labyrintafdichtingen belangrijk voor de efficiëntie van stoomturbines?

A: Labyrintafdichtingen beperken stoomlekkage tussen roterende en stationaire componenten. Een goede speling vermindert energieverliezen en maakt veilige rotorbeweging mogelijk. Versleten afdichtingen kunnen de efficiëntie verlagen en de onderhoudsvereisten verhogen.
