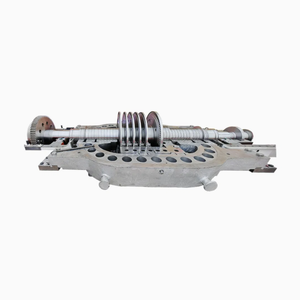

고압, 중압 및 저압 실린더는 증기 터빈 시스템의 기본 압력 베어링 및 흐름 안내 구성 요소입니다. 회전자 및 고정자 구성 요소를 수용하도록 설계된 이 실린더는 중요한 작동 기능을 수행합니다. 이는 정확한 증기 통로를 형성하고, 터빈 로터를 지지하며, 다이어프램 및 복잡한 밀봉 구조의 설치를 용이하게 하며, 연속 작동 중에 상당한 열 응력을 안전하게 견뎌냅니다.
이들의 주요 역할은 공학적 경로를 따라 증기 흐름을 정확하게 안내하여 증기 열 에너지를 회전 기계 에너지로 단계적이고 효율적으로 변환하는 것입니다. 에너지 활용을 극대화하기 위해 이 세 개의 실린더는 증기의 열역학적 팽창 순서를 기반으로 고도로 조화된 시리즈로 작동합니다. 이는 '고온 및 고압 → 중온 및 중압 → 저온 및 저압'으로 정의된 단계적 작업 프로세스를 생성합니다. 이러한 순차적 확장은 모든 단계에서 증기에서 가능한 최대 에너지가 추출되도록 보장합니다. 발전소 및 산업 시설의 경우 이러한 실린더의 구조적 무결성과 정밀한 내부 형상이 전체 터빈 장치의 전반적인 에너지 효율성, 작동 안전성 및 서비스 수명을 직접적으로 결정하여 가동 중지 시간을 최소화하고 장기적인 발전 출력을 최적화합니다.
 |
 |
 |
 |
 |
 |
극한의 작동 조건에서 구조적 안정성을 유지하려면 다양한 터빈 실린더에 적합한 재료를 선택하는 것이 중요합니다. 당사의 구조 설계는 각 확장 단계의 특정 온도 및 압력 요구 사항에 엄격하게 맞춰져 있어 고강도 산업 응용 분야를 위한 안정적인 기반을 제공합니다.
가장 가혹한 작동 환경에 노출되는 고압 및 중압 실린더에는 내열합금 주강 또는 첨단 합금강 단조 및 용접 구조를 사용합니다. 이러한 소재는 뛰어난 고온 강도, 뛰어난 크리프 저항성, 지속적인 열 순환을 견딜 수 있는 능력을 위해 특별히 선택되었습니다. 이는 장기적인 작동 안정성을 보장하고 수십 년 동안 연속 사용 시 변형 위험을 최소화합니다.
반대로, 저압 실린더는 덜 극단적인 열 조건에서 작동하지만 팽창된 증기를 수용하려면 상당한 양이 필요합니다. 이는 저합금강 또는 탄소강 용접 구조를 사용하여 설계되었습니다. 이러한 목표 소재 선택은 용량 요구 사항 및 배기 조건을 기반으로 하며 기계적 강도, 구조적 강성 및 제조 경제성의 효과적인 균형을 유지합니다. 각 실린더의 특정 작동 요구 사항에 정확한 재료 특성을 일치시킴으로써 조달 팀과 엔지니어가 초기 투자 비용과 장기적인 장비 신뢰성 사이에서 최적의 균형을 달성하도록 돕습니다.
기본적인 재료 선택 외에도 실린더의 내부 형상과 구조적 세부 사항은 터빈 효율성에 결정적인 역할을 합니다. 당사의 엔지니어링 팀은 내부 흐름 경로, 정밀 가공된 다이어프램 장착 홈, 고급 밀봉 구조 및 열팽창 보상 시스템 최적화에 대한 광범위한 설계 전문 지식을 보유하고 있습니다.
최적화된 흐름 경로 및 밀봉 구조: 내부 증기 통로는 흐름 저항과 난류를 최소화하도록 설계되었습니다. 정밀한 밀봉 구조와 결합되어 스테이지 간 증기 누출을 방지하고 열 에너지가 손실되지 않고 로터 블레이드 쪽으로 효과적으로 전달되도록 하여 장치의 전반적인 열 효율을 향상시킵니다.
열팽창 보상: 증기 터빈은 시동, 작동 및 정지 중에 상당한 온도 변화를 경험합니다. 당사의 실린더에는 치수 변경을 제어할 수 있는 공학적 열팽창 보상 메커니즘이 통합되어 있습니다. 이 설계는 중요한 접합부와 장착 지점에서 열 응력 집중을 효과적으로 줄여 구조적 피로와 균열을 방지합니다.
향상된 신뢰성 및 유지 관리: 당사의 용접 실린더는 설계 단계에서 열 응력 및 증기 누출을 해결함으로써 내부 구성 요소에 매우 안정적인 작동 환경을 제공합니다. 이는 전체 발전 장치의 유지 관리 빈도 감소, 검사 프로세스 간소화 및 작동 수명 연장으로 직접적으로 해석됩니다.
이러한 설계상의 장점을 통해 당사의 용접 실린더는 현대 발전 프로젝트의 엄격한 요구 사항을 충족하고 지속적인 산업 운영을 위한 안전하고 효율적이며 내구성 있는 솔루션을 제공합니다.
당사의 제조 시설은 증기 터빈에 사용되는 고압 용접 실린더용으로 특별히 설계된 고도로 제어된 가공 공정을 구현합니다. 발전 및 산업 응용 분야의 엄격한 요구 사항을 충족하기 위해 당사의 생산은 GB, DIN, ISO 및 관련 기술 사양을 포함하여 확립된 증기 터빈 산업 표준을 엄격하게 준수합니다. 생산의 모든 단계에서 엄격한 감독을 유지함으로써 모든 실린더가 극한의 작동 조건에서도 신뢰할 수 있는 성능, 치수 안정성 및 장기적인 서비스 안전성을 제공하도록 보장합니다.
우리 제조 공정의 기본은 주조품과 단조품의 엄격한 품질 관리에서 시작됩니다. 예비 가공이 시작되기 전에 재료 구성과 기계적 특성을 확인하여 프로젝트 요구 사항과 정확히 일치하는지 확인합니다. 용접 실린더의 중요한 특성을 고려하여 제작 전에 철저한 용접 절차 인증을 수행합니다. 이 필수 단계는 당사의 용접 매개변수, 충전재 및 기술이 구조적 무결성을 손상시키지 않고 고압 증기 환경을 견딜 수 있는 접합부를 생성할 수 있음을 확인합니다.
증기 터빈 실린더의 치수 정확도는 회전 장비의 전반적인 효율성과 밀봉 성능에 직접적인 영향을 미칩니다. 거친 가공과 정밀 가공 단계에서 정확한 공차를 달성하기 위해 실린더의 내부 공동, 플랜지 표면 및 결합 표면은 대규모 CNC 갠트리 밀링 기계, 바닥형 보링 및 밀링 기계, 고급 5축 가공 장비를 사용하여 가공됩니다.
이러한 특수 기계를 사용하면 복잡한 형상과 무거운 공작물을 탁월한 정밀도로 관리할 수 있습니다. 우리는 전체 가공 주기 동안 기하학적 정확성, 동축성 및 표면 거칠기를 면밀히 모니터링합니다. 이러한 정밀도 수준은 조립 중에 실린더 구성 요소가 올바르게 정렬되도록 보장하여 진동을 최소화하고 작동 중 증기 누출을 방지합니다.
용접 실린더의 경우 내부 잔류 응력을 관리하는 것이 중요한 제조 요구 사항입니다. 용접 공정 중 발생하는 응력을 완화하여 향후 변형이나 균열을 방지하기 위해 용접 후 열처리 공정을 엄격하게 시행합니다. 열처리 후 실린더는 포괄적인 비파괴 검사(NDT)를 거칩니다.
당사의 인증된 검사관은 초음파 검사(UT)를 활용하여 내부 결함을 탐지하고, 자기 입자 검사(MT)를 통해 표면 및 표면 근처의 불연속성을 확인하며, 방사선 사진 검사(RT)를 통해 용접 이음새의 무결성을 확인합니다. 이 다층 검사 프로토콜은 실린더의 구조적 무결성을 보장하여 조달 팀에게 장비의 장기적인 작동 안전성에 대한 확신을 제공합니다.
가공 공정의 마지막 단계에는 엄격한 조립 검증이 포함됩니다. 우리는 가공된 실린더 절반의 시험 조립을 수행하여 결합 표면의 정확한 맞춤과 밀봉 구조의 정확한 정렬을 확인합니다. 이 검증 단계에서는 모든 구성 요소가 설계된 대로 함께 작동하는지 확인하여 프로젝트 현장에서 보다 원활한 설치를 촉진하고 비용이 많이 드는 가동 중지 시간의 위험을 크게 줄입니다.
조달 전문가 및 엔지니어링 팀의 경우 당사의 투명하고 표준화된 가공 프로세스는 소싱 위험을 크게 줄여줍니다. 초기 단조 검사부터 최종 조립 검증까지 모든 제조 단계에 대한 완벽한 제어를 유지함으로써 정확한 프로젝트 사양을 충족하고 증기 터빈 시스템의 안정적인 작동을 지원하는 고압 용접 실린더를 제공합니다.
