समुद्री प्रोपेलर शाफ्ट विफलता: कारण, चेतावनी संकेत, और निरीक्षण प्राथमिकताएँ

संयुक्त परिस्थितियों में समुद्री प्रोपेलर शाफ्ट विफल क्यों हो जाते हैं?

अधिकांश गंभीर शाफ्ट विफलताओं को केवल नाममात्र टॉर्क द्वारा नहीं समझाया जा सकता है। एक घूर्णन प्रणोदन शाफ्ट को बार-बार लोडिंग चक्रों के अधीन किया जाता है, जबकि झुकने, मरोड़, कंपन, सतह की स्थिति, स्थानीय ज्यामिति और पर्यावरणीय जोखिम प्रभावित करते हैं कि उन भारों को कैसे वितरित किया जाता है। समय के साथ, एक छोटी सतह या उपसतह असंततता थकान आरंभ बिंदु बन सकती है और उत्तरोत्तर बढ़ती जा सकती है जब तक कि शेष भाग परिचालन भार नहीं उठा सकता।

प्रोपेलर शाफ्ट थकान विफलता अक्सर शाफ्ट के एक समान खंड के बजाय स्थानीय असंतोष पर शुरू होती है। कीवेज़, कंधे, फ़िललेट्स, कपलिंग इंटरफ़ेस, जर्नल ट्रांज़िशन, मशीनिंग के निशान, खरोंच, झल्लाहट वाली सतहें, संक्षारण गड्ढे और पहले से मरम्मत किए गए क्षेत्र अधिक निरीक्षण ध्यान देने योग्य हैं क्योंकि वे स्थानीय तनाव को बढ़ा सकते हैं।

इसका मतलब यह है कि एक शाफ्ट में पर्याप्त आधार सामग्री हो सकती है और फिर भी विफलता का अनुभव हो सकता है यदि इसकी ज्यामिति, सतह की स्थिति, फिट, या वास्तविक ऑपरेटिंग वातावरण गंभीर तनाव एकाग्रता पैदा करता है। इसलिए एक छोटे संक्रमण त्रिज्या या क्षतिग्रस्त फिट सतह की स्थिति इसकी शुरुआत में सुझाई गई उपस्थिति से अधिक महत्वपूर्ण हो सकती है।

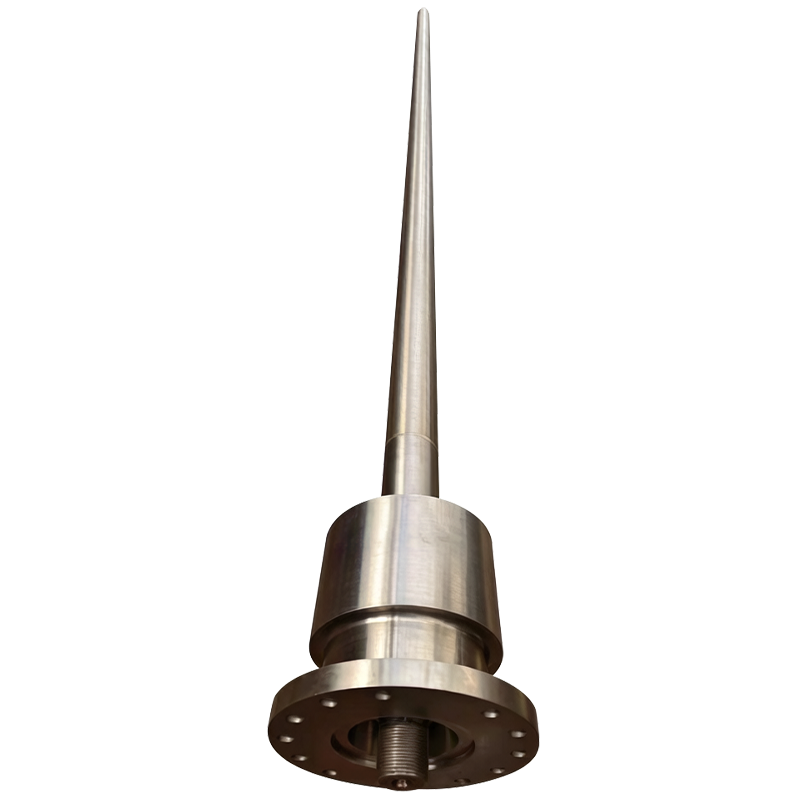

ए समुद्री प्रोपेलर शाफ्ट एक पृथक घूर्णन घटक के बजाय एक जुड़े हुए प्रणोदन प्रणाली के हिस्से के रूप में भी काम करता है। कपलिंग, बियरिंग्स, सीलिंग व्यवस्था और आसन्न शाफ्ट अनुभागों के साथ इसका संबंध संरेखण और भार वितरण को प्रभावित करता है। दरार या घिसी हुई सतह को एक स्वतंत्र दोष मानने के बजाय शाफ्ट बॉडी, युग्मन क्षेत्रों, जर्नल्स और संक्रमण अनुभागों का एक साथ मूल्यांकन किया जाना चाहिए।

संक्षारण जोखिम की एक और परत जोड़ता है। सामान्य सतह ऑक्सीकरण विफलता का कारण बनने के लिए शाफ्ट अनुभाग को तुरंत कम नहीं कर सकता है, लेकिन स्थानीयकृत गड्ढे छोटे निशान बना सकते हैं जहां चक्रीय तनाव केंद्रित होते हैं। यदि संक्षारण गड्ढे के तल पर एक थकान दरार शुरू हो जाती है, तो निरंतर लोडिंग और पर्यावरणीय जोखिम गिरावट को तेज कर सकता है। इसलिए शाफ्ट संक्षारण थकान का मूल्यांकन केवल उपस्थिति के बजाय भौतिक हानि और दरार-आरंभ क्षमता दोनों के माध्यम से किया जाना चाहिए।

चेतावनी के संकेत जिनसे निरीक्षण प्राथमिकता बदलनी चाहिए

दिखाई देने वाली दरार एक स्पष्ट चेतावनी है, लेकिन यह पहले से ही क्षति के अपेक्षाकृत उन्नत चरण का प्रतिनिधित्व कर सकती है। पहले के संकेत अक्सर शाफ्टिंग सिस्टम के व्यवहार के तरीके में बदलाव के होते हैं। अकेले एक लक्षण यह साबित नहीं करता है कि प्रोपेलर शाफ्ट दोषपूर्ण है, लेकिन एक विकासशील प्रवृत्ति, कई लक्षण एक साथ दिखाई देते हैं, या ग्राउंडिंग, प्रोपेलर प्रभाव, असर कार्य, युग्मन कार्य, या शाफ्ट संरेखण परिवर्तन के बाद असामान्यता से निरीक्षण प्राथमिकता बढ़नी चाहिए।

कंपन विशेष रूप से महत्वपूर्ण है क्योंकि यह असंतुलन, गलत संरेखण, बीयरिंग में गिरावट, शाफ्ट विरूपण, प्रोपेलर क्षति, ढीलापन या एक विकसित दरार के परिणामस्वरूप हो सकता है। इसका नैदानिक ​​मूल्य एक पृथक अध्ययन के बजाय तुलना से आता है। परिचालन गति, भार, कंपन दिशा, आवृत्ति विशेषताओं और जहाज की पिछली आधार रेखा से विचलन पर एक साथ विचार किया जाना चाहिए।

असर तापमान, स्नेहन स्थिति और जर्नल व्यवहार शाफ्ट स्थिति का एक और दृश्य प्रदान करते हैं। असर भार वितरण में परिवर्तन परिवर्तित शाफ्ट संरेखण या विक्षेपण का संकेत दे सकता है। इसके विपरीत, बेयरिंग के खराब होने से शाफ्ट को सहारा देने का तरीका बदल सकता है और अन्यत्र झुकने का तनाव बढ़ सकता है। एक गर्म बियरिंग को स्वचालित रूप से केवल एक बियरिंग समस्या के रूप में नहीं माना जाना चाहिए, जैसे असामान्य शाफ्ट कंपन को स्वचालित रूप से केवल एक शाफ्ट समस्या के रूप में नहीं माना जाना चाहिए।

महत्वपूर्ण बिंदु प्राथमिकता निर्धारण है। अपेक्षाकृत कम तनाव वाले क्षेत्र में एक उथली सतह का निशान और एक कीवे या व्यास संक्रमण के बगल में एक समान निशान को स्वचालित रूप से समान जोखिम रेटिंग प्राप्त नहीं होनी चाहिए। स्थान, अभिविन्यास, गहराई, परिचालन इतिहास और आसपास के तनाव क्षेत्र पर एक साथ विचार करने की आवश्यकता है।

एक व्यावहारिक प्रोपेलर शाफ्ट क्रैक निरीक्षण वर्कफ़्लो

एक प्रभावी निरीक्षण प्रक्रिया को सिस्टम व्यवहार से स्थानीय दोष पुष्टि की ओर बढ़ना चाहिए। एक गैर-विनाशकारी परीक्षा पद्धति से तुरंत शुरुआत करने से कुछ दोषों की पहचान की जा सकती है, लेकिन इससे यह पता नहीं चलेगा कि वे विकसित क्यों हुए। यदि प्रारंभिक स्थिति अपरिवर्तित रहती है, तो क्षतिग्रस्त क्षेत्र की मरम्मत के बाद भी वही विफलता तंत्र वापस आ सकता है।

1. शाफ्ट लाइन खोलने से पहले ऑपरेटिंग इतिहास की समीक्षा करें

हाल के कंपन व्यवहार, असर तापमान, स्नेहन अवलोकन, प्रभाव, अधिभार घटनाओं, डॉकिंग कार्य, शाफ्ट मरम्मत, प्रोपेलर कार्य और संरेखण परिवर्तनों की तुलना करें। इसका उद्देश्य यह पहचानना है कि असामान्य लक्षण प्रकट होने से पहले क्या बदलाव आया।

उदाहरण के लिए, प्रोपेलर प्रभाव के बाद शुरू होने वाले कंपन को उस कंपन की तुलना में एक अलग निरीक्षण जोर देना चाहिए जो लंबी परिचालन अवधि में धीरे-धीरे बढ़ गया है। इस अनुक्रम को स्थापित करने से निरीक्षण टीमों को हर संभावित कारण को समान महत्व के साथ जांचने के बजाय संभावित आरंभिक स्थितियों को प्राथमिकता देने में मदद मिलती है।

2. संपूर्ण शाफ्टिंग पथ का निरीक्षण करें

सुलभ शाफ्ट सतहों, कपलिंग, फास्टनरों, जर्नल, बीयरिंग, सील और समर्थन संरचनाओं की जांच करें। संक्षारण गड्ढों, झल्लाहट, असामान्य पॉलिश वाले क्षेत्रों, स्कोरिंग, डेंट, मशीनिंग के निशान, असामान्य संपर्क पैटर्न और फिट किए गए हिस्सों के बीच सापेक्ष गति के साक्ष्य पर विशेष ध्यान दिया जाना चाहिए।

संपूर्ण शाफ्टिंग पथ की जांच करने से मूल कारण और द्वितीयक प्रभाव के बीच अंतर करने में भी मदद मिलती है। उदाहरण के लिए, जर्नल घिसाव, खराब संरेखण का परिणाम हो सकता है, जबकि पहले से ही खराब बियरिंग असामान्य शाफ्ट लोडिंग में योगदान कर सकती है।

3. ज्यामिति और संरेखण की जाँच करें

जहां उपयुक्त हो, रनआउट, सीधापन, युग्मन स्थिति, असर स्थिति और शाफ्ट-लाइन संरेखण का मूल्यांकन किया जाना चाहिए। ए जाली मध्यवर्ती शाफ्ट प्रणोदन शाफ्टिंग के प्रमुख खंडों को जोड़ता है और बीयरिंग और निकटवर्ती शाफ्ट खंडों के साथ मिलकर काम करता है। इसलिए इसकी ज्यामितीय स्थिति पूरे शाफ्ट लाइन में कंपन, समर्थन और संरेखण को प्रभावित कर सकती है।

मध्यवर्ती शाफ्ट, बियरिंग समर्थन और युग्मन इंटरफेस की ज्यामिति की पुष्टि किए बिना क्षतिग्रस्त प्रोपेलर शाफ्ट को बदलने से प्रतिस्थापन शाफ्ट को उसी असामान्य झुकने या संरेखण स्थितियों के संपर्क में लाया जा सकता है जिसने मूल समस्या में योगदान दिया था।

4. उपयुक्त क्रैक डिटेक्शन विधियों की ओर बढ़ें

अकेले दृश्य निरीक्षण यह प्रदर्शित नहीं कर सकता कि एक महत्वपूर्ण सतह दरारों से मुक्त है। शाफ्ट सामग्री, ज्यामिति, पहुंच, सतह की स्थिति और अपेक्षित दोष अभिविन्यास के आधार पर, निरीक्षण के लिए प्रवेशक परीक्षण, चुंबकीय कण परीक्षण, अल्ट्रासोनिक परीक्षण या विधियों के उपयुक्त संयोजन की आवश्यकता हो सकती है।

निरीक्षण विधि को केवल इसलिए चुना जाना चाहिए क्योंकि यह आम तौर पर उपलब्ध है, इसके बजाय इसे संदिग्ध दोष से मेल खाना चाहिए। एक साथ स्थित कई दरारें या दोष भी अधिक ध्यान देने योग्य हैं क्योंकि उनकी दूरी, अभिविन्यास और इंटरैक्शन शेष भार उठाने की स्थिति को प्रभावित कर सकते हैं।

5. मूल कारण बताने से पहले सहायता प्रणाली का निरीक्षण करें

ए हाइड्रोडायनामिक स्लाइडिंग बियरिंग रेडियल भार का समर्थन करता है और ऑपरेशन के दौरान मध्यवर्ती-शाफ्ट स्थिति बनाए रखने में मदद करता है। इसलिए, जब शाफ्ट के लक्षण असमान समर्थन, असामान्य जर्नल संपर्क, या असामान्य कंपन का संकेत देते हैं, तो असर सतह की स्थिति, आयामी फिट, स्नेहन और संरेखण का मूल्यांकन किया जाना चाहिए।

अंतिम निरीक्षण रिकॉर्ड एक साधारण पास-या-असफल विवरण से अधिक होना चाहिए। कंधों, कीवे, जर्नल, फ्लैंज, बियरिंग और अन्य प्रासंगिक ज्यामिति के संबंध में प्रत्येक दोष को रिकॉर्ड करें। इसके आकार, अभिविन्यास, सतह की स्थिति और परिचालन लक्षणों के साथ संबंध को भी प्रलेखित किया जाना चाहिए। एक स्थिति मानचित्र भविष्य में मरम्मत के निर्णय और बार-बार निरीक्षण को काफी अधिक उपयोगी बनाता है।

मरम्मत या प्रतिस्थापन: निर्णय किस आधार पर लेना चाहिए?

क्षति का पता चलने का मतलब स्वचालित रूप से यह नहीं है कि मरम्मत स्वीकार्य है, और एक छोटी सी खराबी का पता चलने का स्वचालित रूप से यह मतलब नहीं है कि पूरे शाफ्ट को बदल दिया जाना चाहिए। केंद्रीय प्रश्न यह है कि क्या निरंतर सेवा के लिए आवश्यक ज्यामिति, शेष लोड-असर अनुभाग, सतह की स्थिति और आयामी संबंधों को संरक्षित करते हुए दोष को पूरी तरह से हटाया जा सकता है।

दरार का स्थान दृश्यमान लंबाई से अधिक मायने रख सकता है

की-वे, कंधे, कपलिंग इंटरफ़ेस, भारी लोड वाले जर्नल, या अन्य तनाव-केंद्रित क्षेत्र के पास क्षति कम महत्वपूर्ण क्षेत्र में समान आकार के दोष की तुलना में अधिक थकान महत्व ले सकती है। दरार की गहराई और अभिविन्यास भी मायने रखता है क्योंकि प्राथमिक भार वहन करने वाले खंड में फैले दोष को केवल दृश्यमान सतह की लंबाई से नहीं आंका जा सकता है।

संक्षारण मरम्मत में आयामी हानि का ध्यान रखा जाना चाहिए

मशीनिंग या पॉलिशिंग से जंग के गड्ढों को हटाया जा सकता है और सतह की स्थिति में सुधार किया जा सकता है, लेकिन सामग्री को हटाने से स्थानीय आयाम भी बदल जाते हैं। यदि पर्याप्त सफाई जर्नल फिट, शाफ्ट व्यास, संक्रमण ज्यामिति, या संरेखण संबंध को प्रभावित करती है, तो दृश्यमान रूप से साफ सतह का उत्पादन आवश्यक रूप से शाफ्ट को निरंतर सेवा के लिए स्वीकार्य नहीं बनाता है।

यह निर्णय लेने से पहले कि जंग को मशीनिंग द्वारा हटाया जा सकता है, पुष्टि करें कि कितनी सामग्री हटाई जानी चाहिए और क्या परिणामी आयाम बीयरिंग, सील, कपलिंग और अन्य संभोग घटकों के साथ संगत रहेंगे।

पहले से मरम्मत किए गए क्षेत्रों को अतिरिक्त जांच की आवश्यकता है

पिछली मरम्मत को स्वचालित रूप से उसी विधि का उपयोग करके किसी अन्य मरम्मत को उचित नहीं ठहराना चाहिए। पीसने, मशीनिंग, वेल्डिंग, या अन्य बहाली प्रक्रियाएं ज्यामिति, सतह खत्म, अवशिष्ट तनाव और भविष्य में निरीक्षण पहुंच को प्रभावित कर सकती हैं।

यदि मरम्मत से नए मशीनिंग निशान, तेज बदलाव, स्थानीय निशान, या आयामी विसंगतियां पैदा होती हैं, तो ये क्षेत्र चक्रीय लोडिंग के तहत भविष्य की थकान शुरुआत स्थल बन सकते हैं। इसलिए मरम्मत के बाद के निरीक्षण में दोष हटाने और मरम्मत द्वारा बनाई गई स्थिति दोनों को सत्यापित किया जाना चाहिए।

जब प्रतिस्थापन अधिक उपयुक्त हो जाता है

प्रतिस्थापन आम तौर पर अधिक बाध्यकारी हो जाता है जब क्रैकिंग व्यापक होती है, कई दोष परस्पर क्रिया करते हैं, क्षतिग्रस्त सामग्री को हटाने से अत्यधिक आयामी हानि पैदा होगी, महत्वपूर्ण ज्यामिति को विश्वसनीय रूप से पुनर्प्राप्त नहीं किया जा सकता है, शाफ्ट काफी विकृत है, फिट की गई सतहें गंभीर रूप से क्षतिग्रस्त हैं, या शुरुआती विफलता की स्थिति को आत्मविश्वास से समाप्त नहीं किया जा सकता है।

मरम्मत तब अधिक रक्षात्मक होती है जब दोष को स्पष्ट रूप से चित्रित किया गया हो, अनुमत आयामी सीमाओं के भीतर पूरी तरह से हटाया जा सकता है, और मरम्मत किए गए घटक को ज्यामिति, सतह की अखंडता और बाकी शाफ्ट लाइन के साथ संगतता के लिए सत्यापित किया जा सकता है।

तत्काल क्षति ठीक होने के बाद पुनरावृत्ति को रोकना

एक प्रभावी विफलता प्रतिक्रिया को क्षति और उसे उत्पन्न करने वाली स्थिति दोनों को दूर करना चाहिए। खराब संरेखण, असामान्य बियरिंग लोडिंग, अनुपयुक्त युग्मन फिट, अपर्याप्त सतह सुरक्षा, या हानिकारक कंपन को बनाए रखते हुए एक टूटे हुए शाफ्ट को बदलना केवल एक नए घटक पर उसी गिरावट की प्रक्रिया को फिर से शुरू करता है।

रखरखाव योजना में समय-समय पर भौतिक निरीक्षण को स्थिति के रुझान के साथ जोड़ा जाना चाहिए। कंपन, असर तापमान, स्नेहन स्थिति, शाफ्ट रनआउट, संक्षारण और युग्मन व्यवहार में परिवर्तन तब अधिक उपयोगी होते हैं जब उनकी तुलना पहले के मापों से की जा सकती है। एक विकासशील प्रवृत्ति अक्सर ऐतिहासिक संदर्भ के बिना ली गई एकल रीडिंग की तुलना में अधिक नैदानिक ​​​​मूल्य प्रदान करती है।

निरीक्षण अंतरालों को पूरी तरह से निश्चित कैलेंडर अवधियों पर निर्भर रहने के बजाय सेवा की गंभीरता पर भी प्रतिक्रिया देनी चाहिए। समुद्री जल का प्रवेश, बार-बार भारी पैंतरेबाज़ी, लगातार असामान्य कंपन, प्रोपेलर प्रभाव, ग्राउंडिंग, या हाल ही में शाफ्ट-लाइन का काम पहले की जांच को उचित ठहरा सकता है क्योंकि ये घटनाएं शाफ्ट लोडिंग या सतह की स्थिति को बदल सकती हैं।

जब प्रतिस्थापन आवश्यक हो तो विशिष्टता नियंत्रण भी उतना ही महत्वपूर्ण है। शाफ्ट सामग्री, गर्मी उपचार, मुख्य आयाम, संक्रमण त्रिज्या, जर्नल फिनिश, समाक्षीयता, युग्मन फिट, निरीक्षण आवश्यकताएं, और संभोग-घटक जानकारी का मूल्यांकन एक विनिर्देश पैकेज के रूप में किया जाना चाहिए।

केवल व्यास या नाममात्र टॉर्क के आधार पर प्रतिस्थापन शाफ्ट का चयन करना ज्यामितीय, संरेखण और समर्थन स्थितियों को नजरअंदाज कर सकता है जो वास्तविक थकान प्रदर्शन को प्रभावित करते हैं। कई मापदंडों पर एक साथ विचार किया जाना चाहिए क्योंकि कोई भी एकल आयाम यह स्थापित नहीं कर सकता है कि प्रतिस्थापन शाफ्ट मौजूदा प्रणोदन लाइन के भीतर सही ढंग से काम करेगा या नहीं।

पता लगाने योग्य निरीक्षण रिकॉर्ड भी बनाए रखा जाना चाहिए। तस्वीरें, दोष मानचित्र, रनआउट माप, संरेखण डेटा, गैर-विनाशकारी परीक्षा परिणाम, असर अवलोकन और अंतिम मरम्मत आयाम बाद के निरीक्षणों को स्थिर स्थितियों और प्रगतिशील गिरावट के बीच अंतर करने की अनुमति देते हैं।

निष्कर्ष

समुद्री प्रोपेलर शाफ्ट की विफलता के कारणों को समझने के लिए अंतिम फ्रैक्चर सतह की जांच करने से कहीं अधिक की आवश्यकता होती है। थकान, क्षरण, कंपन, गलत संरेखण, सतह क्षति, असर समर्थन, और पिछली मरम्मत अंतिम विफलता होने से बहुत पहले परस्पर क्रिया कर सकती है। इसलिए निरीक्षण में बदलते ऑपरेटिंग लक्षणों और उच्च-तनाव वाले स्थानों को प्राथमिकता दी जानी चाहिए, फिर स्थानीय दोषों को पूर्ण प्रणोदन शाफ्टिंग सिस्टम से जोड़ा जाना चाहिए।

शंघाई TOTEM मशीनरी कं, लिमिटेड समुद्री शाफ्टिंग और संबंधित समर्थन घटकों का निर्माता और आपूर्तिकर्ता है। सावधानीपूर्वक विनिर्देश, आयामी नियंत्रण और सिस्टम-स्तरीय निरीक्षण जहाज मालिकों, शिपयार्ड और एमआरओ टीमों को अधिक विश्वसनीय मरम्मत-या-प्रतिस्थापन निर्णय लेने और बार-बार शाफ्ट क्षति के जोखिम को कम करने में मदद कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

समुद्री प्रोपेलर शाफ्ट विफलता के सबसे आम कारण क्या हैं?

सामान्य कारणों में चक्रीय थकान, संक्षारण गड्ढा, शाफ्ट का गलत संरेखण, अत्यधिक कंपन, तनाव एकाग्रता, सतह क्षति, कनेक्शन-फिट समस्याएं, बीयरिंग में गिरावट और मशीनिंग या मरम्मत के दौरान पेश किए गए दोष शामिल हैं।

क्या प्रोपेलर शाफ्ट दरार स्पष्ट कंपन के बिना मौजूद हो सकती है?

हाँ। एक प्रारंभिक थकान दरार तुरंत मजबूत कंपन उत्पन्न किए बिना स्थानीय रूप से विकसित हो सकती है, इसलिए सामान्य कंपन व्यवहार अकेले यह पुष्टि नहीं कर सकता है कि महत्वपूर्ण शाफ्ट क्षेत्र दरार-मुक्त हैं।

प्रोपेलर शाफ्ट क्रैक निरीक्षण पर सबसे पहले कहाँ ध्यान केंद्रित करना चाहिए?

प्राथमिकता वाले क्षेत्रों में कीवे, कंधे, फ़िललेट्स, युग्मन क्षेत्र, जर्नल, संक्षारण गड्ढे, झल्लाहट वाली सतहें, मशीनिंग क्षति, पिछले मरम्मत क्षेत्र और असामान्य असर या संरेखण स्थितियों से जुड़े स्थान शामिल हैं।

क्या जंग का मतलब हमेशा समुद्री शाफ्ट को बदलना होता है?

नहीं, निर्णय संक्षारण की गहराई, स्थान, शेष आयाम, दरार की उपस्थिति और क्या क्षतिग्रस्त सामग्री को आवश्यक ज्यामिति या लोड-असर अनुभाग से समझौता किए बिना हटाया जा सकता है, पर निर्भर करता है।

क्या प्रोपेलर शाफ्ट की विफलता के बाद बीयरिंग का निरीक्षण किया जाना चाहिए?

हाँ। बियरिंग की स्थिति और शाफ्ट संरेखण बारीकी से जुड़े हुए हैं। असमान समर्थन, स्नेहन समस्याएं, असामान्य घिसाव, या बदली हुई बेयरिंग लोडिंग शाफ्ट के झुकने, कंपन और आवर्ती थकान क्षति में योगदान कर सकती है।
