왕복동 압축기에서 피스톤 로드는 피스톤과 크로스헤드를 연결하는 핵심 전달 부품입니다. 이는 동력 전달, 동작 안내, 밀봉 맞춤 및 하중 지지와 같은 다양한 기능을 수행합니다. 그 성능은 압축기의 작동 안정성, 밀봉 신뢰성, 안전성 및 서비스 수명에 직접적인 영향을 미치므로 압축기는 피스톤 어셈블리에서 가장 중요한 부하를 받는 핵심 부품 중 하나입니다. 특히 H2S, CO2, 산성 수증기와 같은 부식성 매체를 포함하는 석유화학, 석탄화학 및 해양 플랫폼 응용 분야에서는 피스톤 로드의 재료 선택, 열처리 공정, 표면 강화 및 품질 검사가 특히 중요합니다. 이 기사에서는 H1150M 조건 17-4PH 석출 경화 스테인리스강 피스톤 로드를 예로 들어 제품 포지셔닝, 재료 선택, 열처리 공정, 제조 공정 및 검사 요구 사항을 체계적으로 소개합니다.
왕복동 압축기의 피스톤 조립체에서 주요 전달 부품인 피스톤 로드는 먼저 명확한 기능적 위치 지정이 필요합니다. 피스톤과 크로스헤드를 연결하며 주로 다음과 같은 기능을 수행합니다.
동력 전달: 크로스헤드에서 출력되는 왕복력을 피스톤으로 전달하여 피스톤을 실린더 내에서 왕복 구동하여 가스 흡입, 압축 및 배출을 수행합니다.
씰링 핏 표면: 로드 본체는 스터핑 박스 및 오일 스크레이퍼 링과 밀접하게 맞아 압축 매체가 실린더 외부로 누출되는 것을 방지하는 동시에 크랭크케이스 윤활유가 압축 챔버로 들어가는 것을 차단하여 매체 순도를 보장합니다.
모션 가이드: 가이드 링 및 스터핑 박스와 협력하여 피스톤 모션 궤적을 제한하고 피스톤 편심 마모 및 비정상적인 실린더 마모를 줄입니다.
하중 지지력: 전체 공정에 걸쳐 교번 압축 응력, 마찰 전단력, 가스 충격력을 견디며, 충분한 피로 강도와 충격 인성을 가져야 합니다.
이러한 기능은 피스톤 로드가 단일 하중 지지 부품이 아니라 변속기, 밀봉, 안내 및 서비스 수명에 동시에 영향을 미치는 핵심 구성 요소임을 결정합니다. 따라서 이후의 구조 설계, 재료 선택 및 제조 공정은 모두 고강도, 고인성, 고정밀 및 고신뢰성에 중점을 두어야 합니다.
피스톤 로드의 구조 설계는 동력 전달, 안내 및 밀봉 맞춤을 중심으로 이루어집니다. 일반적으로 일체형 단조 또는 고품질 바 스톡으로 제조된 일체형 고강도 원형 샤프트 구조를 채택합니다. 한쪽 끝은 가는 나사산, 숄더 클램프 또는 테이퍼 연결을 통해 피스톤 헤드에 연결되고, 다른 쪽 끝은 나사산, 플랜지 또는 유압 조임 연결을 통해 크로스헤드 또는 커넥팅 로드 메커니즘에 연결됩니다. 가는 나사산과 넓은 반경의 전환을 사용하면 응력 집중을 최소화하고 교대 하중에서 피로 파괴를 방지할 수 있습니다.
진직도, 진원도, 동축도를 엄격하게 제어하여 다중 공정 정밀 가공 및 직선화와 결합하여 중요한 기준면을 단일 설정으로 설정함으로써 피스톤 로드가 고속 왕복 운동 중에 안정적인 축 정밀도를 유지하고 중심에서 벗어난 하중 및 비정상적인 패킹 마모의 위험을 줄입니다.
구조적 관점에서 피스톤 로드의 설계 초점은 응력 집중을 줄이고 안정적인 연결을 보장하며 동작 정밀도를 유지하는 것입니다. 구조가 결정되면 재료 선택이 작동 조건에 적응하는 능력을 결정하는 핵심 링크가 됩니다.
재료 선택은 작동 조건의 부식성, 압력 등급 및 매체 특성에 따라 다르게 수행되며 주로 세 가지 범주로 나뉩니다.
정상 작동 조건을 위한 재료: 45#, 40Cr, 42CrMo, 38CrMoAlA 등과 같은 고품질 탄소강 및 합금강. 담금질 및 템퍼링 + 표면 경화 후 강도, 고인성 및 우수한 내마모성을 가지며 작동 압력이 20MPa 이하인 공기, 질소 및 천연 가스와 같은 비부식성 또는 약한 부식성 매체가 있는 일반 시나리오에 적합합니다.
부식성 작동 조건을 위한 재료: H2S, CO2, 산성 수증기 등을 포함하는 부식성 매체에는 NACE MR0175를 준수하는 17-4PH 석출 경화 스테인리스강, 2Cr13 마르텐사이트 스테인리스강, 316L 오스테나이트 스테인리스강이 선택됩니다. 이 제품은 균일한 부식 및 응력 부식 균열에 대한 강한 저항성을 가지며 석유화학, 석탄화학, 해양 플랫폼 및 기타 응용 분야의 산성 작동 조건에 적합합니다.
특수 작동 조건을 위한 재료: 수소 압축 시나리오의 경우 Inconel718 니켈 기반 합금과 수소 취성이 뛰어난 안정적인 오스테나이트 스테인리스강이 선호됩니다. 경량, 비자성 및 강력한 내식성이 요구되는 특수 시나리오의 경우 탄소 섬유 강화 복합 피스톤 로드를 사용할 수도 있습니다.
전반적으로 재료 선택에 대한 보편적인 솔루션은 없습니다. 핵심은 작동 조건을 일치시키는 데 있습니다. 산성 오일 및 가스와 같이 부식 위험이 높은 시나리오의 경우 적절한 열처리 조건과 결합된 17-4PH 석출 경화 스테인리스강은 강도, 인성 및 응력 부식 균열에 대한 저항성의 균형을 맞추는 중요한 솔루션입니다.
황화수소 응력 부식 위험이 있는 산성 오일 및 가스 및 작동 조건의 경우 ASTM A564 H1150M 조건에서 17-4PH 석출 경화 스테인리스강을 사용 및 공급할 수 있습니다. H1150M은 적당한 강도, 최고의 인성, 응력 부식 균열에 대한 최적의 저항성을 갖추고 있으며, 가공 변형이 적고 잔류 응력이 낮습니다.
인장강도 Rm: 790~860MPa
항복강도 Rp0.2: 620~720MPa
신장: ≥18%
경도: HRC 24~29
상태 |
열처리 경로 |
경도 HRC |
핵심 애플리케이션 |
|---|---|---|---|
H1150 |
용체화 처리 → 621℃×4h 단일 숙성 |
28~37 |
일반 기계, 강도와 인성의 균형 |
H1150D |
용체화 처리 → 621℃×4h 공랭 → 다시 621℃×4h 공랭(이중 등온 노화) |
27~33 |
NACE 산성 오일 및 가스 조건 |
H1150M |
용체화 처리 → 760℃×2h → 621℃×4h (수정된 이중 온도) |
24~29 |
높은 인성, 낮은 응력 부식 민감도, 최저 경도, 최고의 충격 |
H1150M의 열처리 경로는 용체화 처리 → 760℃×2h 공랭 → 621℃×4h 공냉으로 간단히 기록할 수 있습니다. 이 중 760℃ 고온 예열은 H1150M과 H1150/H1150D를 구별하는 핵심단계이며, 621℃는 석출시효이다.
스터핑 박스와 오일 스크래퍼 링에 맞는 작업 부분은 표면 경화 처리를 거쳐야 합니다. 주류 프로세스에는 다음이 포함됩니다.
경질 크롬 도금: 두께 0.05~0.25mm;
질화: 38CrMoAlA 재료에 적합합니다.
텅스텐 카바이드(WC) 스프레이: 최대 60HRC의 경도와 최적의 내마모성을 갖춘 세라믹과 유사한 공정입니다.
텅스텐 카바이드 스프레이 후 표면 거칠기는 Ra≤0.2 μm이므로 씰의 마찰과 마모를 줄이고 포장 서비스 수명을 연장할 수 있습니다.

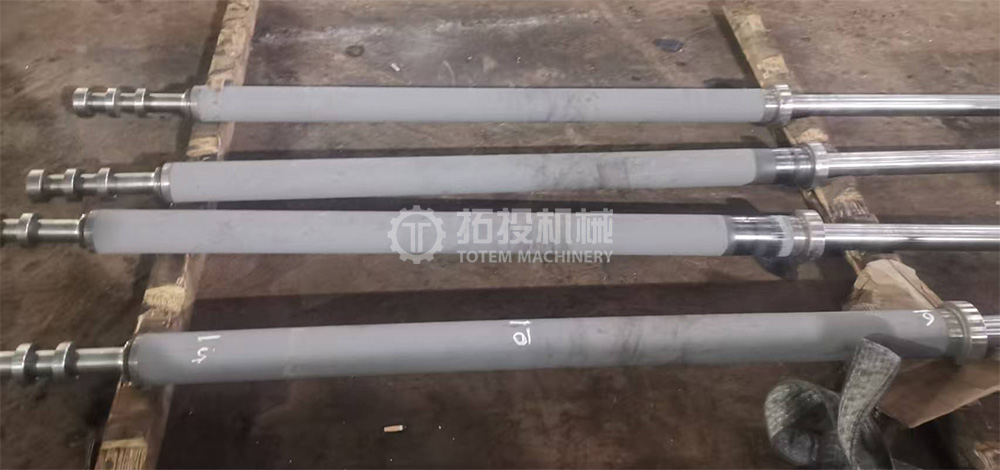

텅스텐 카바이드(WC) 스프레이가 적용된 피스톤 로드
원자재부터 완제품까지 피스톤 로드 가공은 명확한 순서를 따라야 합니다. 먼저 재료 용액 처리를 완료한 다음 담금질 및 템퍼링 및 열처리를 수행한 다음 나사 롤링, 표면 스프레이 및 정밀 연삭을 수행합니다. 각 프로세스는 최종 성능에 영향을 미치므로 프로세스 제어가 특히 중요합니다.
17-4PH 재료는 다른 처리를 수행하기 전에 먼저 용체화 처리를 거쳐야 합니다. 용체화 처리 조건 A: 1040℃(1900°F)에서 유지하고 공냉/유냉하여 마르텐사이트 매트릭스를 얻고 후속 가공 및 시효 경화를 준비합니다.
용체화 처리 후, 재질, 도면, 작업 조건에 따라 담금질 및 뜨임, 열처리 등의 공정을 진행합니다. H1150M을 예로 들면 ASTM A564에 정의된 열처리 경로가 구현됩니다.
첫 번째 단계: 2시간 동안 760℃(1400°F) 유지, 공기 냉각;
두 번째 단계: 621℃(1150°F)에서 4시간 동안 유지, 공기 냉각.
기존 합금강은 담금질 및 템퍼링 + 표면 경화를 채택합니다. 38CrMoAlA는 질화 처리를 채택할 수 있습니다.

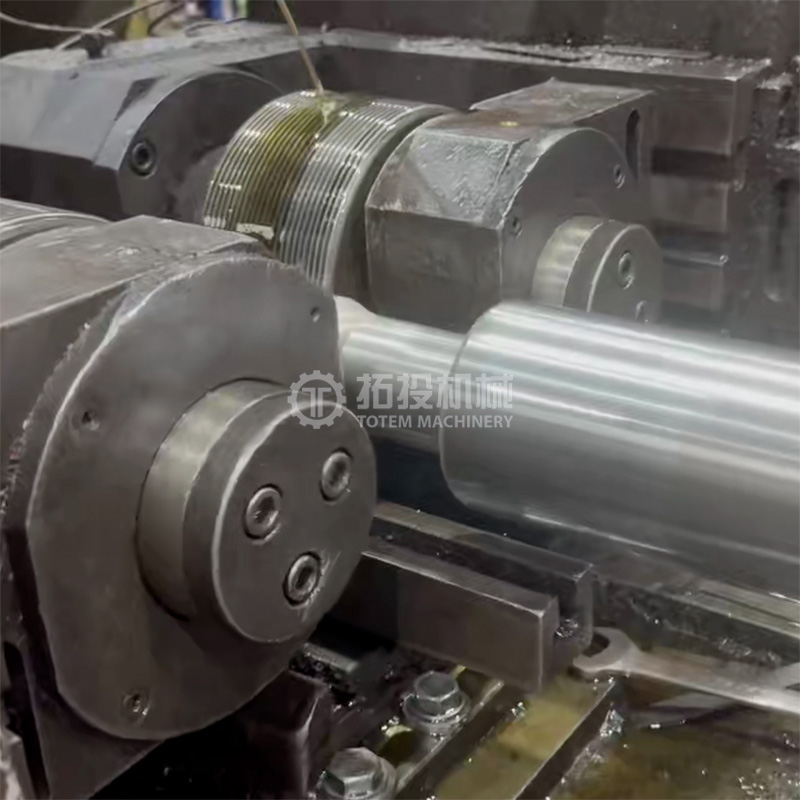

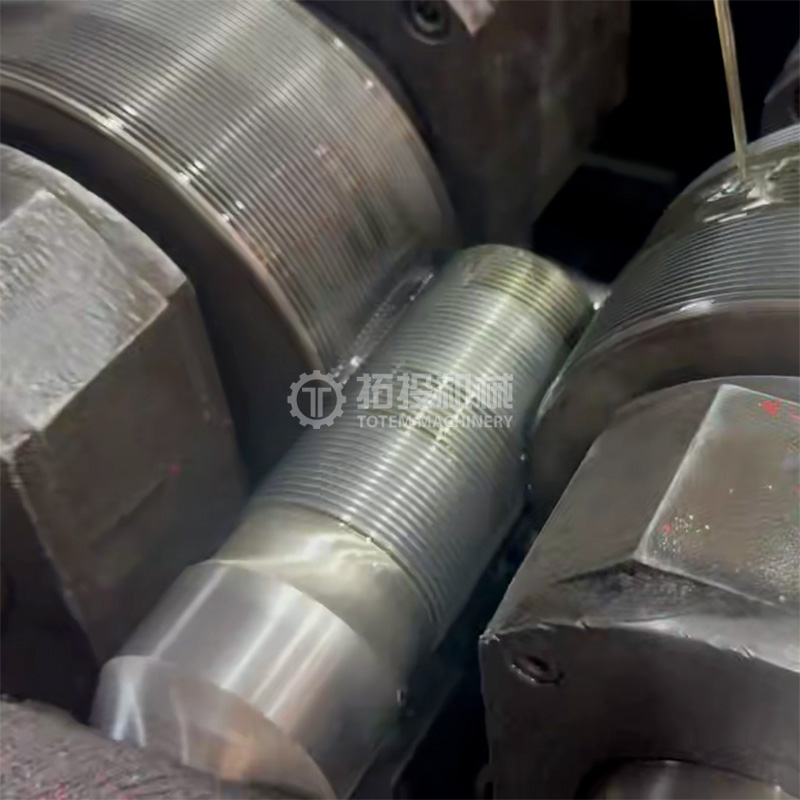

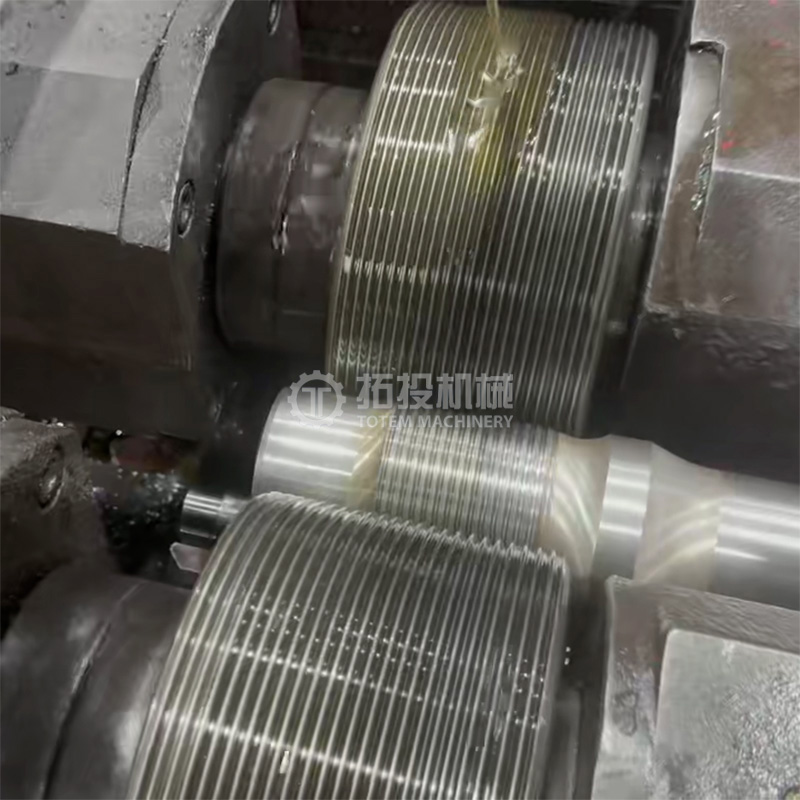

모든 나사산(나사산)은 회전에 의해 형성되는 것이 아니라 스레드 롤링 기계에서 롤링됩니다. 롤링은 실 뿌리 피로 강도, 표면 밀도 및 섬유 연속성을 향상시켜 고주파 교번 하중을 견디는 데 더 적합합니다.
피스톤 로드의 작업 부분에는 최대 60HRC의 경도와 최적의 내마모성을 갖춘 텅스텐 카바이드(WC) 코팅이 스프레이되어 있습니다. 사용 조건에 따라 경질 크롬 도금, 질화 처리도 선택할 수 있습니다. 코팅 두께는 도면 및 작업 조건에 따라 제어됩니다.
표면에 텅스텐 카바이드(WC)를 분사한 후 도면 치수에 따라 피스톤 로드를 연삭하여 최종 치수에 도달합니다. 정밀 연삭을 채택하고 로드 본체 작업 섹션의 진원도 및 원통도 공차가 IT6 등급, 직진도 편차 ≤0.05mm/m, 전체 길이 굽힘 ≤0.08mm에 도달하여 균일한 밀봉 맞춤을 보장하고 누출 또는 비정상적인 마모를 방지합니다.
재료 검사: 필요한 경우 화학 성분, 기계적 특성, 재료 인증서 및 금속 조직 검사.
열처리 검사: 열처리 곡선 기록 및 경도 테스트. H1150M 경도는 HRC 24~29로 제어됩니다. H1150은 28~37HRC입니다. H1150D는 대략 27~33HRC입니다.
치수 및 기하 공차: 주요 치수, 동축도, 진원도, 원통도, 직진도 및 전체 길이 굽힘. 작업 섹션의 진원도와 원통도는 IT6 등급, 직진도는 0.05mm/m, 전체 길이 굽힘은 0.08mm에 도달합니다.
표면 품질: 표면 거칠기 Ra≤0.2 μm, 코팅 두께, 코팅 접착력, 균열 및 스크래치가 없는 외관.
기계적 특성: 인장 강도, 항복 강도, 신장률 및 충격 인성. H1150M을 예로 들면: Rm 790~860 MPa, Rp0.2 620~720 MPa, 연신율 ≥18%.
비파괴 검사: 필요에 따라 초음파 검사(UT), 자분탐상 검사(MT), 침투 탐상 검사(PT) 등을 실시하여 내부 및 표면 결함이 없는지 확인합니다.
최종 검사: 도면에 따른 전체 치수 검사, 육안 검사, 표시 및 추적성 정보 확인을 통해 제품 추적성과 배치 일관성을 보장합니다.
H1150M 열처리 17-4PH 스테인레스 스틸 피스톤로드는 합리적인 재료 선택, 표준화된 열처리, 텅스텐 카바이드 표면 강화, 나사 압연 및 정밀 연삭을 통해 산성 오일 및 가스 및 황화수소 응력 부식 위험과 같은 가혹한 조건에서도 안정적인 강도, 인성 및 밀봉 맞춤 성능을 유지할 수 있습니다. 재료, 열처리, 치수, 표면부터 비파괴 검사까지 전체 프로세스 품질 관리와 결합되어 왕복동 압축기의 안전하고 효율적이며 장기적인 작동에 대한 신뢰할 수 있는 보증을 제공할 수 있습니다.
