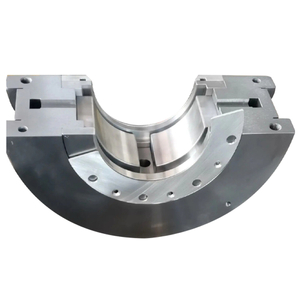

Bantalan Hidrodinamik Logam Putih Industri Berkualitas Tinggi Bantalan Miring Bantalan Babbitt untuk Turbin Uap

Pembuatan Bantalan Miring Logam Putih (Babbitt) menuntut alur kerja rekayasa presisi yang sangat terkontrol. Karena komponen ini sangat penting untuk menjaga stabilitas rotor di bawah beban dinamis, setiap langkah—mulai dari pemilihan material awal hingga segmentasi akhir—harus dilakukan dengan kepatuhan ketat terhadap toleransi metalurgi dan geometri. Proses produksi kami mengintegrasikan perawatan material canggih dengan permesinan CNC yang presisi untuk memastikan kinerja anti-gesekan yang optimal, integritas struktural, dan keandalan operasional jangka panjang. Dengan mengontrol dinamika termal dan akurasi pemesinan secara ketat, kami menghadirkan bearing yang memenuhi tuntutan mesin industri yang kompleks.

I. Persiapan Pad Blank & Menghilangkan Stres

Fondasi bearing yang andal dimulai dengan bahan baku premium. Tergantung pada persyaratan teknik tertentu, kami menggunakan blanko bantalan annular tempa yang dibuat dari baja 20 bermutu tinggi, baja 25, atau baja paduan khusus untuk menjamin kekuatan mekanik yang andal.

• Pemesinan Kasar & Deteksi Cacat Awal: Fase awal melibatkan pembubutan kasar diameter dalam, diameter luar, dan permukaan ujung blanko. Tunjangan yang dihitung secara hati-hati disediakan untuk pemesinan akhir selanjutnya. Setelah itu, deteksi cacat awal dilakukan untuk memastikan substrat baja benar-benar bebas dari cacat internal seperti porositas atau retakan mikro, sehingga menghasilkan dasar yang kuat dan andal untuk pemrosesan lebih lanjut.

• Annealing Bantuan Hidrogen: Untuk menjamin stabilitas struktural sebelum pengecoran, blanko mesin menjalani perlakuan termal kritis. Substrat baja ditempatkan dalam tungku anil dan direndam pada suhu yang dikontrol secara tepat yaitu 270°C~300°C selama 24 hingga 48 jam. Proses pemanasan yang berkepanjangan ini secara efektif menghilangkan tegangan sisa internal yang dihasilkan selama pembubutan kasar. Yang lebih penting lagi, produk ini menghilangkan jejak hidrogen yang terperangkap di dalam matriks baja secara menyeluruh. Menghilangkan hidrogen ini penting untuk mencegah kegagalan kritis seperti “melepuh” atau delaminasi lapisan Babbitt selama fase pengecoran berikutnya.

Penempaan Kosong

Pemesinan Kasar

II. Aktivasi Permukaan & Pengecoran Paduan Babbitt

Mencapai ikatan metalurgi yang kuat antara logam putih Babbitt dan substrat baja sangat penting untuk keselamatan operasional di bawah beban industri berat. Kekuatan ikatan yang diperlukan harus mencapai 50~80 MPa untuk memastikan lapisan anti-gesekan tetap terpasang dengan aman selama rotasi terus-menerus, sehingga meminimalkan risiko keausan dini atau kegagalan besar.

• Pelapisan Permukaan (Aktivasi): Pad blank pertama-tama mengalami pengawetan asam dan penghilangan lemak yang ketat untuk menghilangkan semua kotoran permukaan. Kemudian dipanaskan hingga 250°C~300°C dan diolah dengan fluks khusus. Lapisan transisi seragam dari timah murni, setebal sekitar 0,2 mm, diaplikasikan dengan cermat. Lapisan timah ini bertindak sebagai jembatan metalurgi yang penting, secara signifikan meningkatkan kekuatan adhesi antara lapisan baja dan material Babbitt.

• Proses Pengecoran Sentrifugal: Kami menggunakan pengecoran sentrifugal canggih untuk menerapkan lapisan anti-gesekan. Paduan cair Babbitt (seperti ZSnSb11Cu6) dipanaskan hingga kisaran suhu yang tepat 420°C~460°C dan dituangkan ke dalam lubang bagian dalam bantalan kosong yang berputar cepat. Gaya sentrifugal mendorong paduan cair dengan erat ke dinding bagian dalam kaleng, menciptakan lapisan Babbitt yang sangat padat dan seragam tanpa rongga internal. Setelah penuangan, laju pendinginan diatur secara ketat—menggunakan pendinginan air terkontrol atau pendinginan lambat dalam tungku penahan—untuk mencegah keretakan termal dan pemisahan material.

AKU AKU AKU. Pemesinan & Segmentasi Selesai Integral

Untuk menjamin pertukaran yang ketat dan perakitan yang presisi di antara beberapa pad, kami menggunakan jalur produksi 'pemesinan integral yang diikuti dengan segmentasi'. Metode canggih ini secara efektif menghilangkan kesalahan toleransi kumulatif yang sering terjadi saat mengerjakan masing-masing pad secara terpisah, memastikan keselarasan dan fungsionalitas yang tepat.

• Pengeboran Setengah Selesai & Selesai: Setelah pengecoran Babbitt selesai dan stabil secara struktural, lubang internal cincin bantalan integral mengalami pengeboran setengah jadi dan selesai. Langkah ini memastikan diameter dalam dan kebulatan memenuhi spesifikasi geometris yang tepat, yang sangat penting untuk pembentukan lapisan fluida dan pelumasan hidrodinamik yang optimal.

• Segmentasi Pemotongan Kawat: Setelah pengeboran internal, cincin padat dibagi menjadi bantalan miring individual (biasanya 4 atau 5 segmen yang sama, berdasarkan desain teknik tertentu). Kami menggunakan Wire Electrical Discharge Machining (WEDM) berpresisi tinggi untuk menghasilkan pemotongan yang sangat bersih dan akurat tanpa menimbulkan tekanan mekanis atau distorsi termal pada lapisan Babbitt yang sensitif.

• Diameter Luar Eksentrik & Pemesinan Busur Belakang: Bagian belakang setiap bantalan miring memerlukan busur eksentrik tertentu atau permukaan lengkung berkontur presisi dengan titik pivot. Menggunakan perlengkapan eksentrik khusus atau perlengkapan poros persegi untuk pemosisian yang kaku, bantalan menjalani pembubutan dan penggilingan CNC yang cermat. Fase pemesinan akhir ini memastikan kelengkungan bagian belakang bantalan dan permukaan kontak pivot benar-benar akurat, sehingga bantalan dapat dimiringkan dengan bebas dan membentuk irisan hidrodinamik yang optimal selama pengoperasian.

Sebagai komponen penting dari mesin berputar berkecepatan tinggi, bantalan bantalan miring Babbitt memerlukan prosedur inspeksi pasca-pemesinan yang ketat. Proses ini tidak hanya berfungsi sebagai kendali mutu standar, namun juga sebagai verifikasi utama keselamatan dinamis rotor dan keandalan operasional. Untuk memastikan stabilitas jangka panjang dalam lingkungan industri yang menuntut, sistem inspeksi komprehensif kami mengevaluasi setiap bearing dalam empat dimensi penting: akurasi geometrik, integritas permukaan, kekuatan ikatan material, dan pengujian simulasi dinamis. Pendekatan berlapis ini membantu tim pengadaan dan teknik meminimalkan risiko pemilihan, menjamin kinerja yang konsisten, dan secara signifikan mengurangi potensi waktu henti turbin yang tidak terduga.

I. Dimensi & Toleransi Geometris (GD&T)

Dimensi geometris yang tepat sangat penting untuk memastikan bahwa bantalan miring berinteraksi secara akurat dengan rumah bantalan, mencegah keausan yang tidak merata, getaran mekanis, dan distribusi beban yang tidak tepat selama pengoperasian turbin uap kecepatan tinggi.

• Kelengkungan & Ketebalan Bantalan: Pengukur kelengkungan khusus digunakan untuk memeriksa profil permukaan kerja Babbitt, dengan toleransi dikontrol secara ketat dalam ±0,005mm . Pada saat yang sama, ketebalan bantalan diperiksa dengan cermat. Penyimpangan ketebalan dalam satu set bantalan harus dijaga dalam ≤0,01 mm . Kontrol dimensi yang ketat ini sangat penting untuk mencegah distribusi beban yang tidak merata, memastikan setiap bantalan membawa bagian berat rotor yang ditentukan dan mempertahankan tekanan hidrodinamik yang optimal.

• Akurasi Pivot Busur Belakang: Untuk busur bulat atau eksentrik di bagian belakang bantalan, proyektor optik atau Mesin Pengukur Koordinat (CMM) memverifikasi kelengkungan radius dan posisi poros. Titik kontak antara busur belakang dan rumahan harus mencakup lebih dari 70% area , terkonsentrasi secara khusus di dalam zona penahan beban. Hal ini menjamin perputaran yang fleksibel tanpa kejang selama pengoperasian, sehingga bantalan dapat menyelaraskan diri secara dinamis dengan rotor.

• Chamfering Tepi Saluran Masuk Oli: Inspektur dengan cermat memeriksa talang atau radius pada sisi saluran masuk oli. Memastikan tidak ada gerinda yang tajam sangat penting untuk mengarahkan minyak pelumas dengan lancar ke dalam zona irisan. Tepi saluran masuk yang bertransisi sempurna secara langsung mendukung pembentukan lapisan oli hidrodinamik yang stabil, sehingga mengurangi gesekan awal saat start.

II. Analisis Integritas & Tekstur Permukaan

Keadaan mikro permukaan paduan Babbitt secara langsung menentukan efisiensi dan stabilitas pembentukan film hidrodinamik, yang sangat penting untuk mengurangi gesekan, menghilangkan panas, dan memperpanjang umur bantalan turbin uap.

• Inspeksi Kekasaran: Penguji kekasaran permukaan melakukan pengambilan sampel multi-titik di seluruh permukaan bantalan. Nilai Ra permukaan kerja harus dikontrol secara ketat antara 0,4μm dan 0,8μm . Kekasaran yang terlalu rendah merusak daya rekat lapisan oli pelumas, sedangkan kekasaran yang berlebihan menyebabkan peningkatan pemanasan gesekan, keausan dini, dan potensi kegagalan pelumasan batas.

• Inspeksi Visual & Retak Mikro: Dilakukan dalam kondisi terkendali dan bebas debu, pemeriksaan mikroskopis mengamati permukaan lapisan paduan. Langkah ini dengan tegas melarang adanya porositas, inklusi terak, goresan, atau retakan mikro. Perhatian khusus diarahkan pada antarmuka antara pengecoran Babbitt dan lapisan baja untuk mengidentifikasi potensi retakan penyusutan yang dapat membahayakan integritas struktural di bawah beban dinamis yang berat.

AKU AKU AKU. Inspeksi Kekuatan Ikatan Material (NDT)

Untuk mencegah kerusakan bantalan, delaminasi, atau kegagalan besar selama pengoperasian kecepatan tinggi, memverifikasi kekuatan ikatan antar lapisan antara logam Babbitt dan cangkang baja merupakan langkah wajib dalam protokol jaminan kualitas kami.

• Pengujian Ultrasonik (UT): Gelombang suara frekuensi tinggi dikerahkan untuk memindai lapisan ikatan antara Babbitt dan lapisan baja. Standar pengujian kami secara ketat mengacu pada JB/T 7929 , yang tidak mensyaratkan area tidak terikat dan memastikan bahwa redaman gema dinding belakang tetap berada dalam ambang batas keselamatan yang ditentukan. Metode non-destruktif ini memberikan verifikasi struktural yang mendalam, memberikan keyakinan para insinyur terhadap kesehatan internal bearing.

• Pengujian Penetran (PT): Inspeksi penetran pewarna dilakukan pada semua permukaan kerja yang telah selesai. Karena Babbitt adalah material yang relatif lunak, proses pemesinan akhir kadang-kadang dapat memperlihatkan porositas yang dalam. PT secara efektif mengidentifikasi pori-pori mikro yang tidak terlihat ini, memastikan permukaannya benar-benar kontinu, berstruktur baik, dan sepenuhnya siap untuk menghasilkan film fluida yang andal.

IV. Simulasi Perakitan & Pengujian Preload

Sebelum bantalan hidrodinamik meninggalkan fasilitas, bantalan tersebut menjalani perakitan simulasi akhir. Ini berfungsi sebagai pemeriksaan fisik komprehensif untuk memastikan kesiapan operasional di dunia nyata dan memastikan pemasangan yang lancar di lokasi.

• Simulasi Sistem Poros (Pencocokan Biru): Bantalan miring dipasang ke dalam rumahan menggunakan mandrel utama standar yang menyimulasikan poros turbin utama, menerapkan torsi baut yang ditentukan. Setelah pembongkaran, pola kontak biru diamati dengan cermat. Zona kontak harus benar-benar terpusat pada permukaan bantalan dan benar-benar kontinu, memastikan perpindahan beban yang akurat dan menghilangkan risiko pembebanan tepi.

• Uji Fleksibilitas Pivot: Saat dalam keadaan rakitan yang disimulasikan, bantalan dialihkan secara manual untuk mengevaluasi redaman dan pergerakan. Mereka harus berayun dengan mulus kembali ke posisinya melalui beban sendiri atau sedikit kekuatan eksternal, tanpa suara lengket, terikat, atau tidak normal. Konfirmasi fisik ini membuktikan rasionalitas desain pivot dan memastikan penyelarasan adaptif selama pengoperasian turbin, mengkompensasi ketidakselarasan poros kecil.

Melalui hierarki inspeksi presisi yang progresif ini, setiap bantalan dorong bantalan miring Babbitt dilengkapi dengan data kualitas yang sepenuhnya bersertifikat. Alur kerja yang ketat ini tidak hanya memvalidasi keahlian manufaktur tetapi juga berfungsi sebagai komitmen kuat kepada klien kami terkait keselamatan dan keandalan operasional. Dengan memberikan laporan inspeksi yang komprehensif, kami membantu profesional pengadaan dan teknisi pemeliharaan memverifikasi bahwa hanya komponen berstandar tertinggi yang memenuhi syarat untuk dipasang ke inti penting turbin uap atau kompresor. Bearing kami dikirimkan dengan persiapan penuh untuk memenuhi tantangan berat dalam pengoperasian berkelanjutan pada ribuan RPM, memastikan perlindungan aset jangka panjang.

Pengemasan & Pengiriman

Pengemasan yang aman dan andal merupakan faktor penting ketika membeli komponen peralatan berputar yang sangat sensitif. Untuk bantalan miring hidrodinamik logam putih industri bantalan Babbitt yang digunakan dalam turbin uap, menjaga integritas fisik dan keakuratan dimensi selama transit global adalah hal yang terpenting. Permukaan paduan logam putih lembut dan toleransi geometris yang ketat memerlukan kemasan pelindung khusus untuk mencegah dampak mikro, oksidasi, atau deformasi selama logistik yang kompleks. Kami menyediakan solusi pengiriman menyeluruh dan menyeluruh, mulai dari isolasi lingkungan mendasar hingga konfigurasi transit tugas berat. Sasaran kami adalah memastikan setiap komponen melewati risiko transit dan mempertahankan presisi yang dikalibrasi pabrik di semua jarak pengiriman, siap untuk segera dipasang saat tiba.

I. Kemasan Bagian Dalam: Perlindungan Tingkat Mikron untuk Permukaan Babbitt

Kami menggunakan film polietilen (PE) antistatis berkekuatan tinggi sebagai penghalang utama. Film industri khusus ini menawarkan ketahanan tusukan dan pembuangan elektrostatis yang luar biasa. Melalui teknologi penyusutan panas vakum yang canggih, film ini secara ketat menyesuaikan dengan kontur rumit dari masing-masing bantalan miring. Pengosongan udara secara menyeluruh ini secara efektif mengisolasi bantalan dari kelembapan sekitar, semprotan garam, dan oksigen, mencegah oksidasi, korosi, atau perubahan warna pada material logam putih selama pengiriman maritim yang lama atau penyimpanan gudang jangka panjang. Selain itu, set multi-pad dienkapsulasi secara individual. Kami menggunakan kertas Volatile Corrosion Inhibitor (VCI) yang tahan karat dan bantalan bubble wrap khusus pada semua titik kontak penting. Pelapisan yang cermat ini memastikan tidak ada kontak logam dengan logam, memberikan keamanan permukaan maksimum terhadap gesekan dan goresan mikro.

Kemasan Dalam

Kemasan Dalam

II. Kemasan Luar: Peti Tugas Berat untuk Keamanan Transit

Desain peti mematuhi prinsip-prinsip penutupan penuh yang ketat untuk melindungi isi dari bahaya eksternal. Ketebalan panel dihitung secara ketat berdasarkan berat kotor rakitan bantalan dan dijaga secara ketat tidak kurang dari 12 mm. Konstruksi kokoh ini mencegah deformasi struktural apa pun selama penyimpanan bertumpuk, penanganan kasar, atau perjalanan laut yang bergejolak. Di dalam peti kayu, bantalan busa poliuretan berdensitas tinggi (PU) dipasang secara strategis. Busa yang mengembang ini mengisi semua rongga interior, dibentuk secara tepat di sekitar komponen bantalan untuk menciptakan matriks imobilisasi khusus yang menyerap guncangan dan mencegah perpindahan. Secara eksternal, peti diperkuat dengan pengikat baja galvanis yang disusun dalam pola kisi-kisi yang aman. Basis forklift terintegrasi dan skid yang diperkuat memfasilitasi bongkar muat yang aman dan mekanis di pelabuhan dan fasilitas. Tanda pengiriman berstandar ISO yang jelas—seperti 'Pusat Gravitasi', 'Keep Dry', dan 'Fragile'—ditampilkan dengan jelas untuk memandu personel logistik di seluruh dunia, memastikan penanganan yang tepat di setiap titik transfer.

Kemasan Luar

Kemasan Luar

AKU AKU AKU. Solusi Logistik yang Dapat Disesuaikan untuk Beragam Kebutuhan Pengadaan

•


  Solusi ISPM-15 Siap Ekspor: Untuk pengiriman internasional yang lancar, kami menyediakan peti kayu lapis atau kotak kayu bertali baja yang sepenuhnya memenuhi standar fitosanitasi ISPM-15. Hal ini menghilangkan kebutuhan akan fumigasi kayu tambahan, mencegah penundaan bea cukai yang mahal dan memastikan kelancaran izin langsung di pelabuhan tujuan.

•


  Kemasan Transit yang Dapat Dikembalikan: Dirancang untuk mitra OEM jangka panjang dan siklus perawatan rutin, kami menyediakan tas jinjing plastik tahan lama atau kotak transit aluminium khusus yang dilengkapi dengan sisipan busa EVA yang dipotong secara presisi. Solusi yang dapat digunakan kembali dan memiliki perlindungan tinggi ini mendukung siklus logistik multi-perjalanan, secara signifikan mengurangi keseluruhan limbah kemasan dan menurunkan biaya pengadaan jangka panjang.

•


  Paletisasi Terintegrasi: Untuk rakitan bantalan bantalan miring berukuran besar atau pesanan grosir dalam jumlah besar, kami merancang integrasi palet baja khusus. Metode ini secara aman mengikat beberapa peti ke dalam satu dasar yang terpadu dan sangat stabil, mengoptimalkan ruang untuk pengiriman muatan kontainer penuh (FCL) dan meminimalkan risiko penanganan selama pemindahan pelabuhan yang rumit.
