Las marcas superficiales en un eje intermedio pueden parecer menores y al mismo tiempo ocultar un problema mayor en la línea del eje. Las rayaduras pueden deberse a la pérdida de la película de aceite, pero un desgaste similar del muñón también puede deberse a cargas en los bordes, lubricante contaminado, deterioro de los rodamientos, corrosión o desalineación. Por lo tanto, la decisión de reparación no puede comenzar con el pulido o el mecanizado. Comienza identificando el patrón de daño, midiendo qué material y geometría realmente se han perdido, verificando si hay grietas o efectos de calor y rastreando la condición a través del sistema de soporte y rodamiento. Esa secuencia es la clave para evaluar los daños en los ejes intermedios marinos sin tratar los síntomas como causas fundamentales.
Comience con el patrón de daño, no con el método de reparación
La apariencia de la superficie es valiosa porque muestra dónde se ha producido el contacto, el calor, la corrosión o el movimiento relativo. Sin embargo, no es suficiente clasificar un eje como simplemente 'rayado' o 'desgastado'. Antes de que una limpieza o pulido agresivo elimine la evidencia, fotografíe toda la zona dañada, marque su posición axial y circunferencial y registre su relación con los bordes del rodamiento, los hombros del muñón, los filetes, las características de las bridas y otros puntos de referencia.
Un mapa de daños práctico puede limitar el siguiente paso de la inspección:
| Patrón de daños | Posible mecanismo | Prioridad de inspección | Reparación principal Preocupación |
|---|---|---|---|
| Ranuras circunferenciales o ranuras en el eje | Partículas abrasivas, rotura de la película de aceite, contacto con los rodamientos. | Profundidad de ranura, diámetro del muñón, superficie de apoyo, condición del lubricante | Pérdida de material y diámetro final del muñón. |
| Banda local pulida o limpiada | Contacto de rodamiento concentrado o carga de borde | Posición de contacto, holgura del rodamiento, alineación, geometría del muñón | Calentamiento localizado y desgaste desigual. |
| Decoloración por calor o material de rodamiento transferido | Fricción severa o deterioro del rodamiento | Limpieza de superficies, comparación de durezas, END | Posible cambio térmico o metalúrgico. |
| Desgaste cónico o desigual del muñón | Carga persistente no uniforme en los rodamientos | Mediciones de diámetro y contacto de rodamientos en múltiples estaciones | Geometría y holgura futura del rodamiento. |
| Corrosión o picaduras | Exposición a la humedad o protección superficial fallida | Profundidad del pozo, ubicación, END cuando sea necesario | Concentración de tensiones y pérdida dimensional. |
| Preocuparse cerca de áreas ajustadas o de bridas | Movimiento relativo, problemas de ajuste, vibración. | Superficies de contacto, sujetadores, descentramiento y contacto. | Restauración en forma en lugar de un simple pulido |
El desgaste del muñón del eje intermedio debe interpretarse tanto por su ubicación como por su profundidad. Una marca poco profunda en un área cilíndrica amplia y de baja tensión puede presentar un problema de reparación diferente al de un defecto que se extiende hasta el hombro o la transición del muñón. Los hoyos de corrosión, las marcas de mecanizado o las grietas cerca de cambios geométricos altamente estresados también merecen más atención de lo que sugiere su tamaño visual por sí solo.
El material del cojinete depositado también puede hacer que el muñón parezca más dañado que el acero que se encuentra debajo. Por el contrario, eliminar el material transferido puede exponer marcas más profundas. Por lo tanto, la limpieza inicial debe preservar el mapa de daños original y distinguir la transferencia de material de la pérdida real del metal de la base del eje antes de aceptar las dimensiones.
Seguimiento de daños a través de rodamientos, lubricación y alineación
El eje y su cojinete deben considerarse como un sistema que interactúa. Una hidrodinámica Marine Journal Bearing soporta radialmente el eje intermedio, mientras que su condición de funcionamiento depende de la geometría del muñón, la holgura del rodamiento, la lubricación, el comportamiento rotacional y la distribución de carga. Por lo tanto, la superficie de apoyo y el muñón del eje proporcionan evidencia mutua en lugar de representar dos elementos de inspección independientes.
La desalineación del eje intermedio puede cambiar la actitud del muñón dentro del rodamiento. En lugar de distribuir la carga sobre la región de trabajo prevista, la presión de contacto puede moverse hacia un borde. La presión local aumenta, el margen hidrodinámico de la película de aceite disminuye y la temperatura puede aumentar en un área restringida. La operación continua puede producir limpieza del rodamiento, transferencia de material, pulido localizado y rayado del eje.
La cadena causal también puede discurrir en la dirección opuesta. La pérdida de lubricación o el deterioro del rodamiento pueden dañarlo primero. A medida que el material del rodamiento se desgasta y el juego cambia, el soporte del eje puede cambiar, alterando su posición de trabajo y redistribuyendo la carga a los soportes vecinos. Por lo tanto, una falla en un rodamiento puede crear síntomas aparentes de alineación, mientras que una desalineación puede por sí misma iniciar una falla en el rodamiento. Mover un rodamiento para corregir una lectura de alineación sin examinar primero la lubricación, el juego, el asiento del rodamiento y el desgaste visible corre el riesgo de corregir la consecuencia en lugar de la causa.
Los datos de alineación en frío no deben considerarse como prueba de que la línea del eje permanece correctamente cargada en marcha. El calado, la distribución de carga o lastre, la deformación del casco, el crecimiento térmico, las fuerzas de la hélice y la temperatura de la maquinaria pueden alterar las relaciones entre eje y cojinete después de que la embarcación abandona la condición de inspección estática. Si el daño apareció sólo con una carga, velocidad, tiro o condición de operación en caliente en particular, ese estado de operación debe registrarse y considerarse durante la investigación.
Mida la geometría del diario antes de decidir qué significa END
Una inspección de reparación de pozos marinos debe establecer la geometría antes de decidir cuánto metal se puede eliminar de manera segura. Medir sólo el diámetro mínimo del muñón es insuficiente porque el mismo valor mínimo puede resultar de un desgaste uniforme, conicidad, ovalidad, una ranura localizada o una geometría excéntrica. Esas condiciones requieren diferentes decisiones correctivas.
Una secuencia de inspección disciplinada es:
Registre el historial operativo, incluidos los cambios recientes en la temperatura de los cojinetes, la vibración, las anomalías de lubricación, los eventos de impacto o puesta a tierra, el trabajo en dique seco, el reemplazo de los cojinetes y los cambios de alineación. Fotografíe y mapee la superficie dañada antes de que el pulido altere la evidencia.
Mida el diámetro del muñón en varias estaciones axiales a lo largo del ancho de trabajo. En cada estación, tome medidas en múltiples direcciones angulares para poder distinguir la ovalidad de la pérdida general de diámetro. La comparación de estaciones revela conicidad, desgaste de los bordes y eliminación de material localizada.
Verifique el descentramiento del eje y del muñón en las superficies cilíndricas relevantes y mida el descentramiento radial y de la cara de la brida por separado cuando sea necesario. Registre tanto el TIR como la posición angular del punto alto en lugar de tratar un valor de indicador como un diagnóstico completo.
Limpie el defecto lo suficiente para realizar un examen no destructivo sin retirar innecesariamente el material base. Para aceros de eje ferromagnéticos adecuados, la inspección con partículas magnéticas puede identificar discontinuidades superficiales y cercanas a la superficie. Se deben seleccionar otros métodos de END según el material del eje, la orientación del defecto, la ubicación y el procedimiento de inspección aplicable.
Mapee la dureza en la región dañada y compare los resultados con áreas de referencia no afectadas y los requisitos de material aplicables. Un cambio de dureza localizado después de un calentamiento por fricción severo puede ser importante incluso cuando la superficie se puede mecanizar hasta dejarla limpia.
Vuelva a inspeccionar el rodamiento, la carcasa, la holgura, el estado del lubricante, la disposición del soporte y la evidencia de alineación antes de finalizar la disposición del eje. Una medición de diario describe el daño; no explica por sí solo por qué se produjo el daño.
El registro de medición debe preservar los valores reales y no sólo una conclusión 'aceptable' o 'rechazada'. Los diámetros de muñón, la conicidad, la ovalidad, el descentramiento, el acabado de la superficie, la ubicación de los defectos, los resultados de END, las lecturas de dureza y las condiciones de inspección crean una línea de base que se puede comparar con las mediciones finales posteriores a la reparación.
La rugosidad de la superficie merece el mismo tratamiento. Un muñón pulido puede verse liso y al mismo tiempo tener una conicidad o un diámetro insuficiente inaceptable. Por el contrario, un muñón geométricamente aceptable aún puede requerir acabado para lograr la condición superficial especificada para su sistema de rodamiento. Por lo tanto, la inspección de un eje intermedio debe considerar la rugosidad, el descentramiento, la inspección por partículas magnéticas y otros exámenes no destructivos en conjunto y no de forma independiente.
Establezca el límite de reparabilidad antes de retirar más metal
La reparabilidad no se define por si una máquina puede limpiar físicamente la superficie. Se define en función de si el eje resultante aún puede satisfacer las dimensiones, geometría, condición del material, interfaz del rodamiento y criterios de aceptación de inspección requeridos.
El rayado superficial puede ser adecuado para el pulido controlado cuando el defecto se puede eliminar sin una pérdida dimensional significativa y el acabado superficial requerido sigue siendo alcanzable. Las marcas más profundas o el desgaste del muñón del eje intermedio pueden requerir rectificado o mecanizado a un diámetro reducido. Esa opción sólo es práctica cuando se conoce la dimensión final permitida del muñón y el rodamiento correspondiente puede restaurarse o fabricarse para proporcionar el juego de funcionamiento requerido.
Esta es la razón por la que los números genéricos de 'remolino máximo' no deben transferirse desde otro recipiente o eje. La eliminación de material permitida depende del dibujo original, el tamaño del muñón, el diseño del eje, la disposición de los rodamientos, las reparaciones previas, la clasificación o los requisitos del proyecto y las dimensiones que pueden acomodar los componentes acoplados. Un muñón de aspecto limpio no se repara con éxito si el mecanizado ha creado una conicidad, un tamaño insuficiente, un descentramiento o una interfaz de rodamiento incompatible.
Las grietas, la distorsión significativa, el daño térmico no resuelto, los cambios de dureza inaceptables, la pérdida excesiva de material, los daños graves en las transiciones críticas o la incertidumbre sobre si el defecto se ha eliminado por completo pueden cambiar la decisión hacia el reemplazo. Múltiples defectos que interactúan también cambian la evaluación. Un eje con desgaste moderado del muñón, además de flexiones, grietas y un historial de reparaciones previo incierto no debe evaluarse como cuatro defectos menores no relacionados.

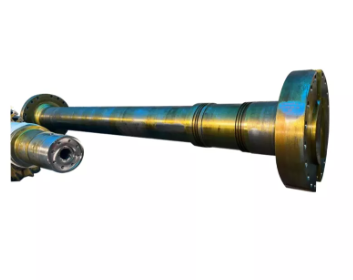

Si es necesario reemplazarlo, el nuevo El eje intermedio forjado debe especificarse como parte de la relación completa eje-cojinete en lugar de solo por el diámetro nominal. El tratamiento térmico y del material, las dimensiones del muñón, la coaxialidad, las interfaces de las bridas, el acabado de la superficie, el descentramiento, los requisitos de inspección y los datos coincidentes de los rodamientos influyen en cómo funcionará el reemplazo en la línea de ejes existente.
Tampoco se deben tratar como vías de reparación universales los revestimientos, revestimientos, soldaduras o enderezamiento. Su idoneidad depende del material del eje, la carga de fatiga, la ubicación del defecto, el aporte de calor, los requisitos dimensionales, el procedimiento de reparación aprobado y los requisitos de inspección aplicables. Cualquiera que sea la ruta elegida, la inspección final debe demostrar que la reparación restauró más que la apariencia.
Evite que un diario reparado se dañe nuevamente
Un eje reparado puede volver a fallar rápidamente si la condición original del rodamiento permanece sin cambios. Si el mecanizado del muñón cambia el diámetro del eje, el acoplamiento el casquillo deslizante Babbitt para determinar el ajuste y la holgura de funcionamiento resultantes. Se debe evaluar La superficie de trabajo Babbitt está diseñada para funcionar con una película de aceite lubricante, por lo que la geometría del orificio, el estado de la superficie, la alineación del eje y la lubricación siguen siendo parte de la reparación incluso después de que se haya restaurado el muñón de acero.
La verificación posterior a la reparación debe volver a conectar la reparación local a la línea del eje. Se deben documentar el diámetro final del muñón, la forma cónica, la ovalidad, el acabado de la superficie y el descentramiento; el rodamiento debe inspeccionarse o renovarse según sea necesario; se debe confirmar el suministro de lubricante y la limpieza; y las verificaciones de alineación o carga de rodamientos deben abordar la condición de operación que originalmente produjo los síntomas. Si el comportamiento anormal apareció sólo después de la estabilización térmica o bajo una condición particular de carga del buque, una inspección en frío satisfactoria por sí sola puede no cerrar la investigación.
Cuando una reparación requiera el reemplazo coordinado de eje, cojinete, carcasa, sistema de empuje o componente relacionado, tratar el sistema como si estuviera interconectado. Marine Propulsion Parts reduce el riesgo de especificar un componente sin la información dimensional requerida por sus piezas coincidentes.
El archivo de inspección final debe conservar las fotografías de daños originales, el mapa de defectos, la cuadrícula de medición del muñón, los resultados de END y dureza, las observaciones de los rodamientos, la información de alineación, las dimensiones de reparación y las lecturas posteriores a la reparación. Esos registros proporcionan una base para determinar si una marca superficial posterior es estable, nueva o empeora progresivamente.
Conclusión
Los daños en los ejes intermedios marinos deben evaluarse como un problema del sistema de cojinetes del eje y no como un defecto cosmético de la superficie. Los patrones de daños identifican dónde investigar, mientras que las mediciones de muñones, el descentramiento, los END, las comprobaciones de dureza, el estado de los rodamientos y la evidencia de alineación determinan si se justifica el pulido, el mecanizado, una reparación coordinada o el reemplazo de los rodamientos. Shanghai TOTEM Machinery Co., Ltd. es un fabricante y proveedor de componentes de ejes y cojinetes marinos. Una decisión de reparación acertada restaura tanto la superficie del muñón como las condiciones operativas necesarias para protegerla.
Preguntas frecuentes
P: ¿Qué causa comúnmente los daños al eje intermedio marino?
R: Los mecanismos comunes incluyen falla de la lubricación, deterioro de los rodamientos, desalineación del eje, carga en los bordes, contaminación abrasiva, corrosión, vibración anormal y condiciones operativas que redistribuyen las cargas de los rodamientos en la línea del eje.
P: ¿Se pueden pulir simplemente las marcas del eje en un eje intermedio?
R: Sólo si el rayado es superficial y el pulido preserva el diámetro, la geometría, el acabado superficial y la compatibilidad del rodamiento requeridos. Los daños más profundos requieren primero una evaluación de las dimensiones y del estado del material.
P: ¿Cómo se debe medir el desgaste del muñón del eje intermedio?
R: Mida el diámetro en varias estaciones axiales y direcciones angulares, luego evalúe la pérdida de diámetro, la conicidad y la ovalidad juntas. El descentramiento y el acabado de la superficie deben registrarse por separado.
P: ¿La desalineación del eje intermedio siempre aparece durante las comprobaciones de alineación en frío?
R: No. La deflexión del casco, el crecimiento térmico, la carga de la embarcación y las fuerzas operativas pueden cambiar las reacciones de los rodamientos y la actitud del eje después de que se hayan completado las mediciones estáticas en frío.
P: ¿Qué debe incluir una inspección de reparación de ejes marinos?
R: Debe combinar un mapa de daños, dimensiones del muñón, conicidad, ovalidad, descentramiento, condición de la superficie, END adecuado, comprobaciones de dureza, inspección de rodamientos, evaluación de la lubricación y datos relevantes de alineación de la línea de ejes.
