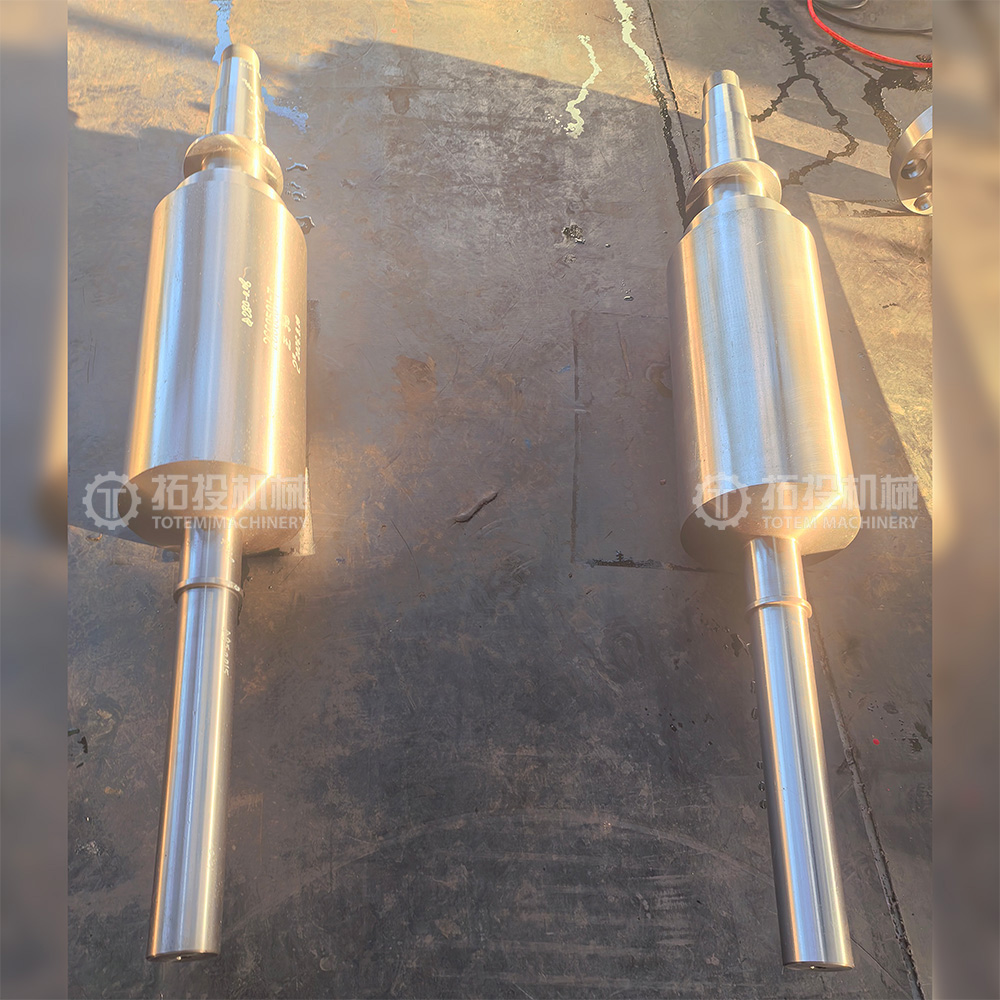

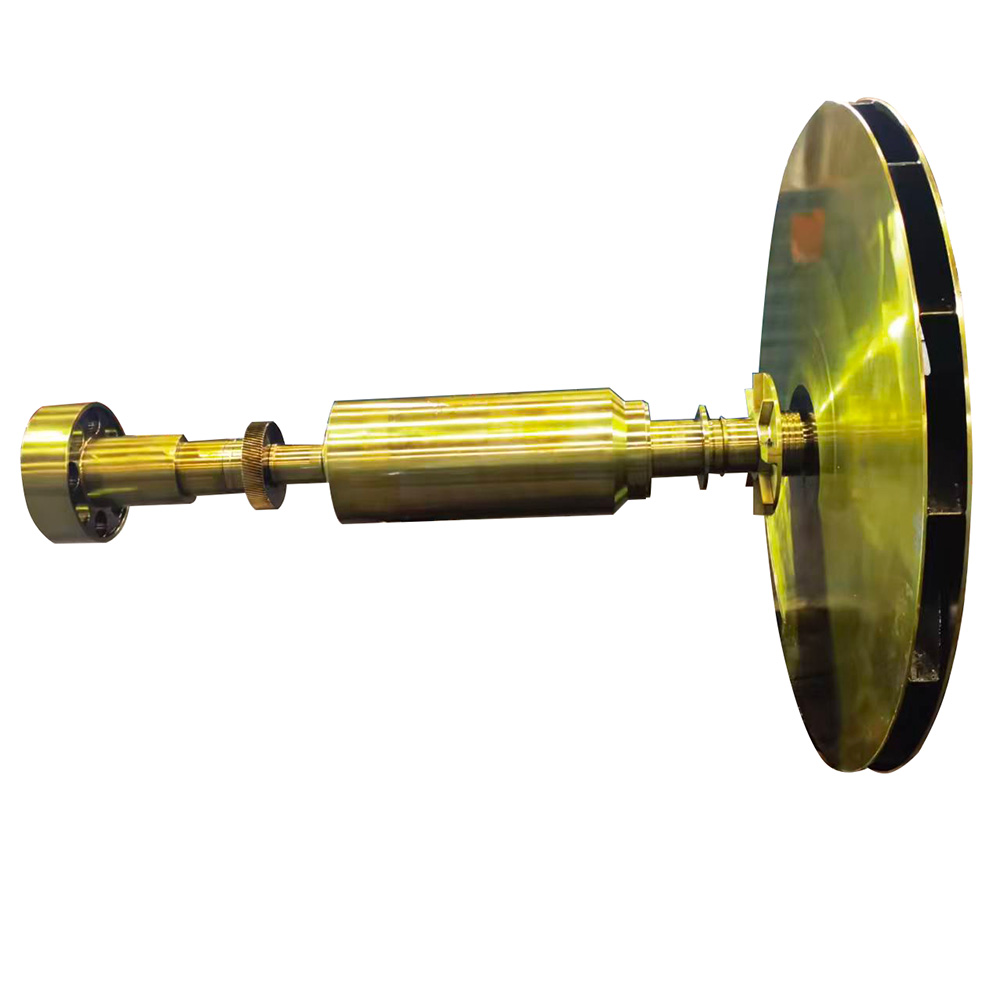

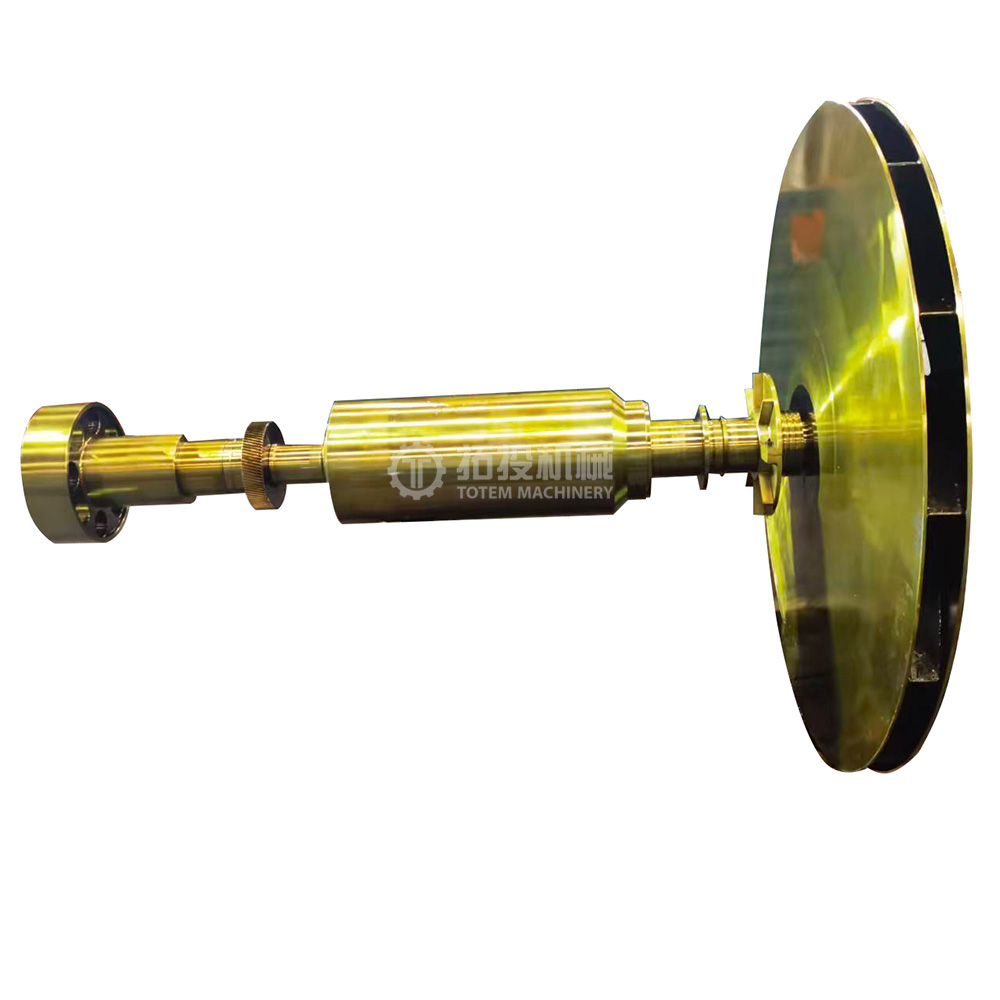

팬 로터 샤프트는 팬의 핵심 회전 동력 전달 구성 요소입니다. 임펠러 및 기타 부품과 결합하여 모터의 기계적 에너지를 가스 운동 및 압력 에너지로 변환하는 팬 로터 어셈블리를 형성하여 환기, 연기 배출, 냉각, 운반 및 가압을 가능하게 합니다. 샤프트는 토크를 전달하고, 굽힘 및 진동 하중을 견디며, 케이싱과 적절한 간격을 유지하도록 임펠러를 배치합니다.
42CrMo 합금강으로 제조된 이 샤프트는 탁월한 담금질성, 템퍼링 안정성, 담금질 및 템퍼링 후 강도와 인성의 균형 잡힌 조합을 제공합니다. 열처리 후의 일반적인 기계적 특성에는 항복 강도 Rp0.2 ≥ 700 MPa, 인장 강도 Rm 850–1,020 MPa, 연신율 A ≥ 14% 및 경도 260–310 HBW가 포함됩니다. 이러한 특성으로 인해 42CrMo는 높은 토크, 연속 회전 및 까다로운 산업 조건에서 작동하는 견고한 팬 로터 샤프트에 선호되는 소재입니다.
원심 팬 로터: 중~고압, 먼지 제거, 보일러 유도 통풍, 에어컨 및 재료 운반
축류 팬 로터: 대유량, 저압 - 터널, 냉각탑, 광산 및 지붕 환기
혼합 흐름 팬 로터: 원심 및 축 사이 - 지하철, 터널 및 냉각 응용 분야에 일반적으로 사용됩니다.
루츠/다단계 원심 송풍기 로터: 폐수 통기, 공압 이송 및 화학적 가압

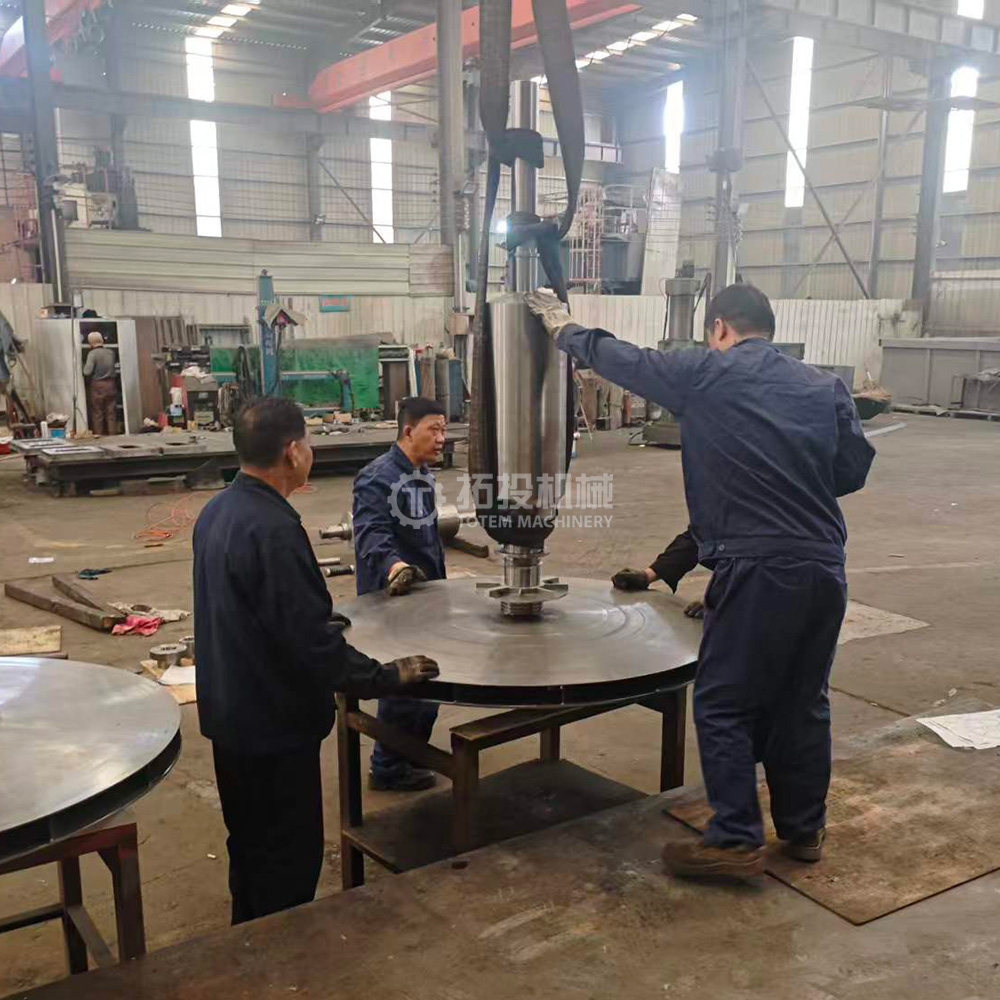

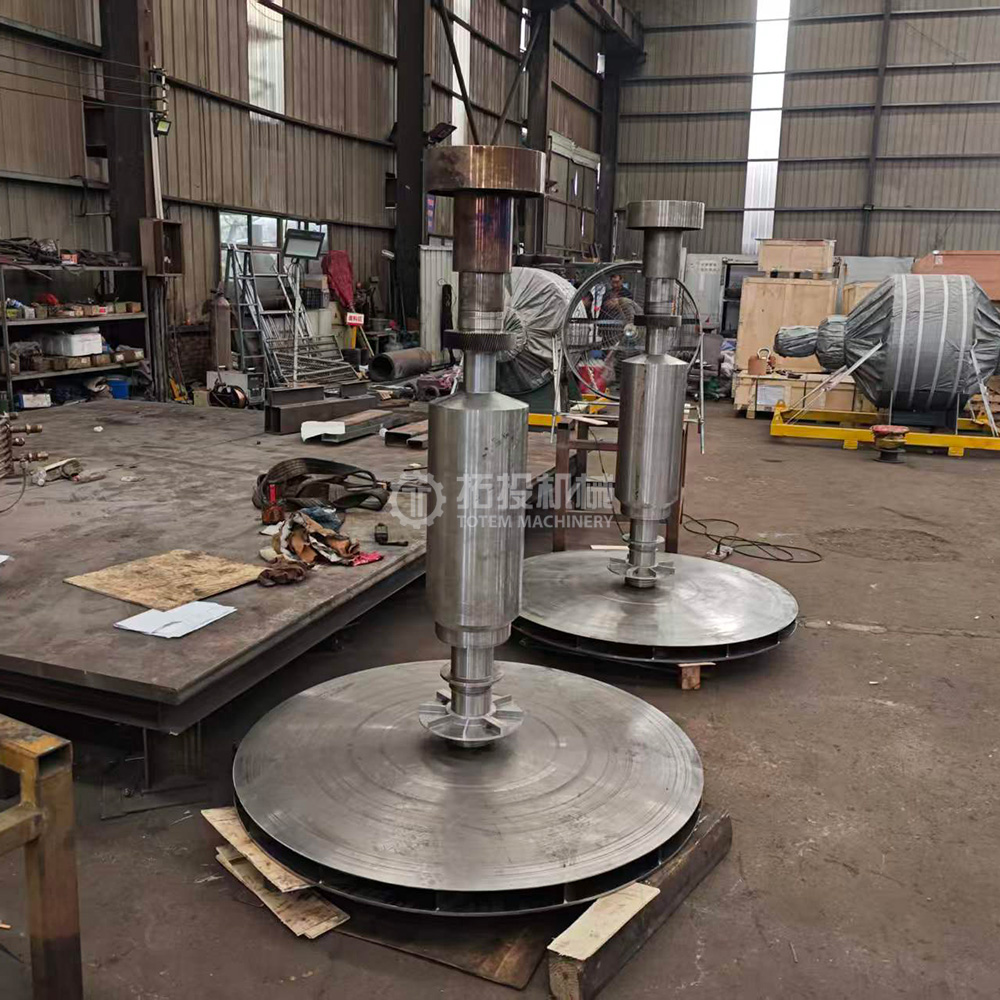

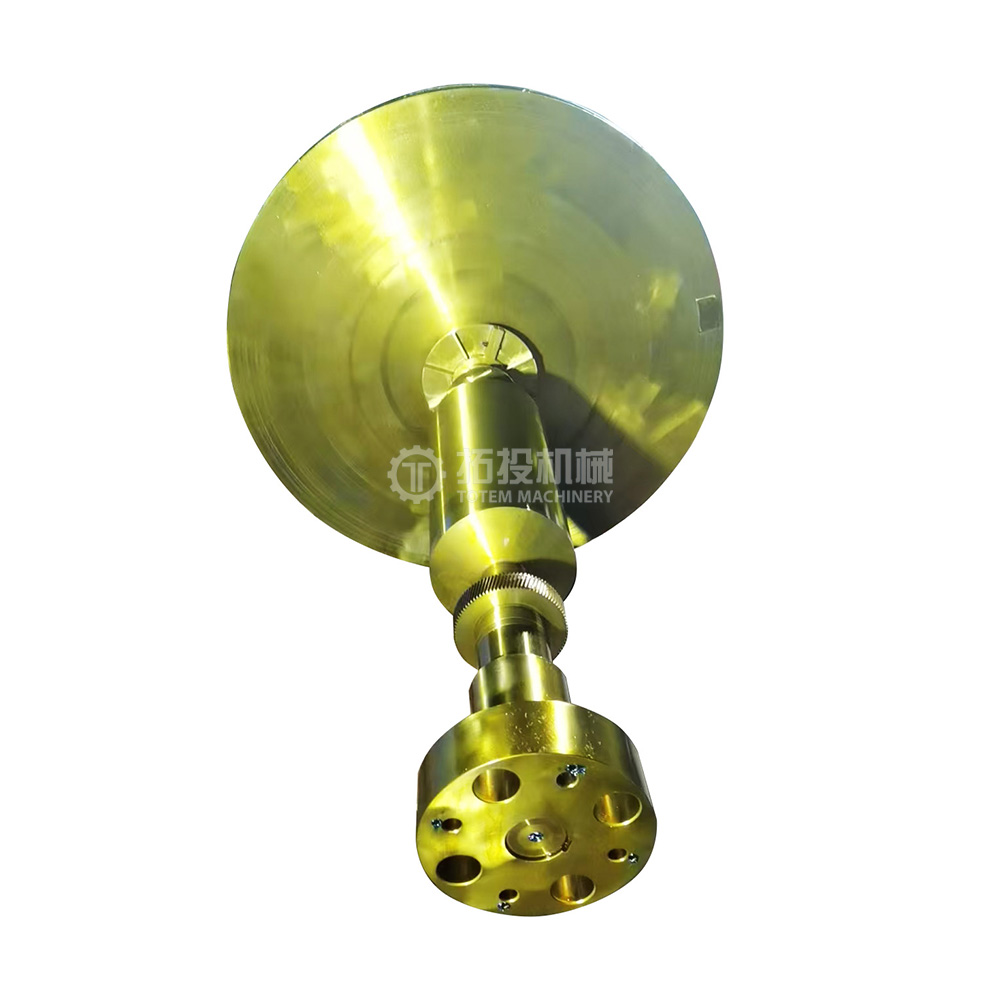

팬 로터 어셈블리는 토크 전달, 에너지 변환, 공기량 및 압력 생성, 안정적인 지지 제공, 밀봉 및 격리 보장을 담당하는 주요 회전 작업 수행 구성 요소 역할을 합니다. 이 애플리케이션은 가스 흐름, 환기, 연기 배출, 먼지 제거, 냉각 및 가스 운반이 필요한 거의 모든 산업 및 민간 시나리오를 포괄합니다.
HVAC 및 건물 서비스: 공기 조화 장치, 공급 팬, 환기 팬, 배기 팬 및 냉각탑 팬.
발전소 보일러: 강제 통풍 팬, 유도 통풍 팬, 1차 공기 팬 및 배가스 재순환 팬. 발전소에서는 공냉식 증기 응축기용 열교환기를 통해 주변 공기를 통과시키기 위해 축류 팬 어셈블리가 사용됩니다.
산업용 먼지 제거 및 환경 보호: 백 필터 시스템, 전기 집진기, 탈황 및 탈질 장치, VOC 폐가스 처리.
야금 및 화학 산업: 용광로 공기 공급, 연소 공기, 공정 가스 운반 및 고온 배기 가스 순환.
광산 및 터널 환기: 주 팬, 보조 팬, 제트 팬, 광산 환기 및 터널 환기.
폐수 처리: 폭기 송풍기, 루츠 송풍기 및 다단계 원심 송풍기.
재료 이송: 공압 이송, 곡물, 시멘트 및 분말 이송 시스템.
냉동 및 열 방출: 콘덴서 팬, 증발기 팬, 자동차 에어컨 송풍기 및 전자 냉각 팬.
해양 및 항공: 객실 환기, 엔진 냉각 및 환경 제어 시스템.
42CrMo 빌렛을 검사하고 대략적인 모양으로 단조한 후 열처리를 준비합니다.
단조 샤프트는 필요한 기계적 특성을 달성하고 입자 구조를 개선하며 내부 응력을 완화하기 위해 정규화 또는 담금질 및 템퍼링을 거칩니다. 이는 42CrMo가 목표 강도-인성 균형을 달성하는 데 필수적입니다.
황삭 선삭은 여분의 재료를 제거하고 예비 치수를 설정하며 정삭 여유를 남깁니다.

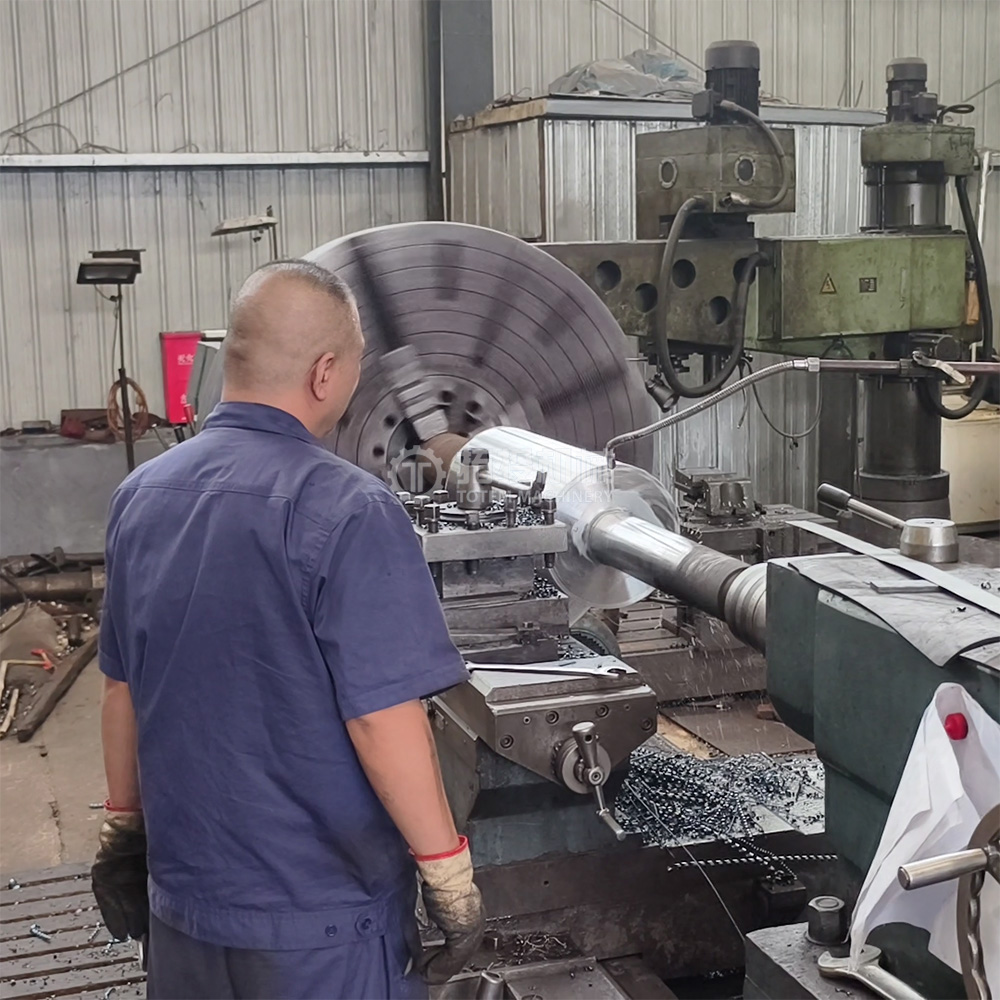

마무리 선삭은 팬 로터 샤프트의 치수 정확도와 표면 품질을 달성하는 데 중요한 단계입니다. 응력 제거 후 양쪽 끝의 중앙 구멍을 다시 연마하여 정확한 재정렬을 수행합니다. 샤프트는 중앙(2상단 클램핑) 사이에 장착되고 모든 직경 섹션에 걸쳐 마무리 선삭되어 0.8~1.0mm의 반경 방향 연삭 여유를 남깁니다.

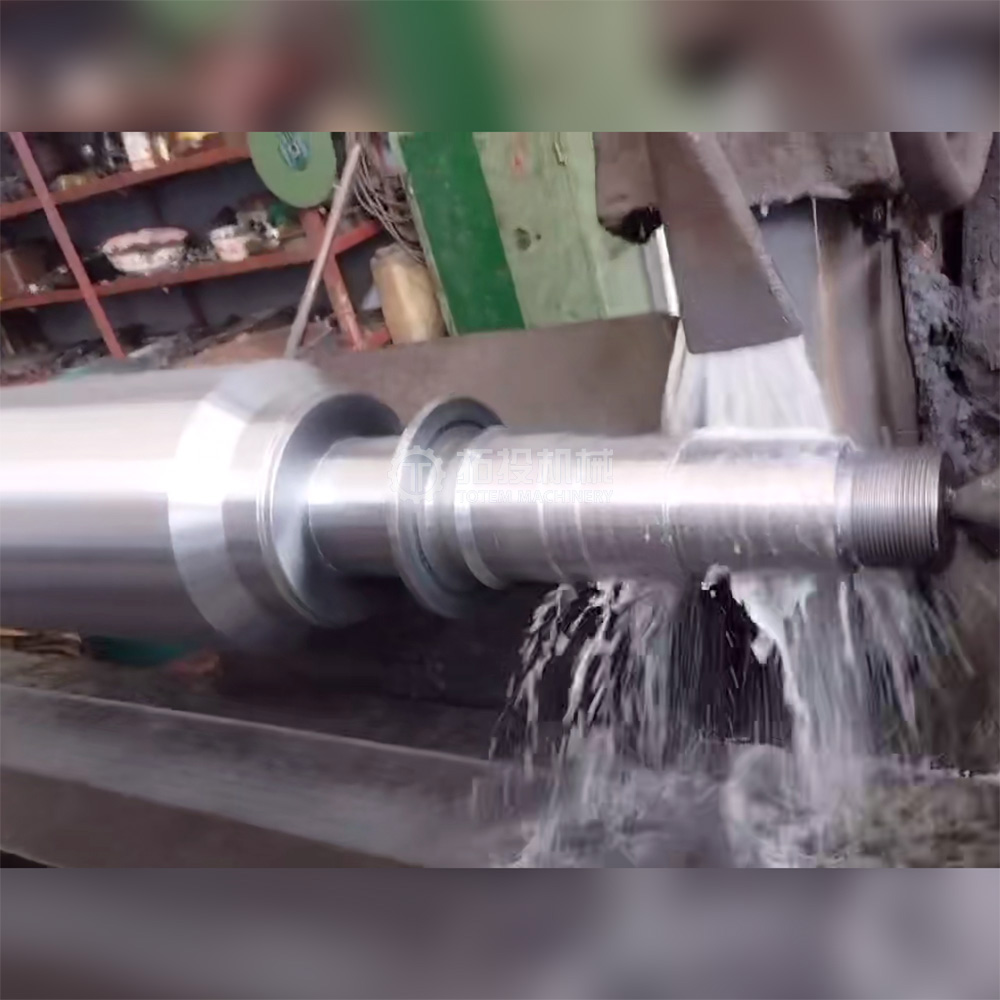

연삭은 샤프트의 치수 정확도, 표면 조도 및 기하학적 공차를 결정하는 최종 가공 작업입니다. 연삭 공정은 다음에 중점을 둡니다.
베어링 저널: ±0.01mm 이내의 치수 공차와 마이크로미터 범위 이내의 진원도를 달성하기 위한 정밀 원통형 연삭.
임펠러 장착 표면: 임펠러 보어와의 적절한 결합 및 동심도를 보장하기 위해 접지합니다.
커플링 맞춤 섹션: 토크 전달 정확도를 보장하기 위해 접지됩니다.
씰 표면: 누출 공간을 최소화하기 위해 접지됩니다.

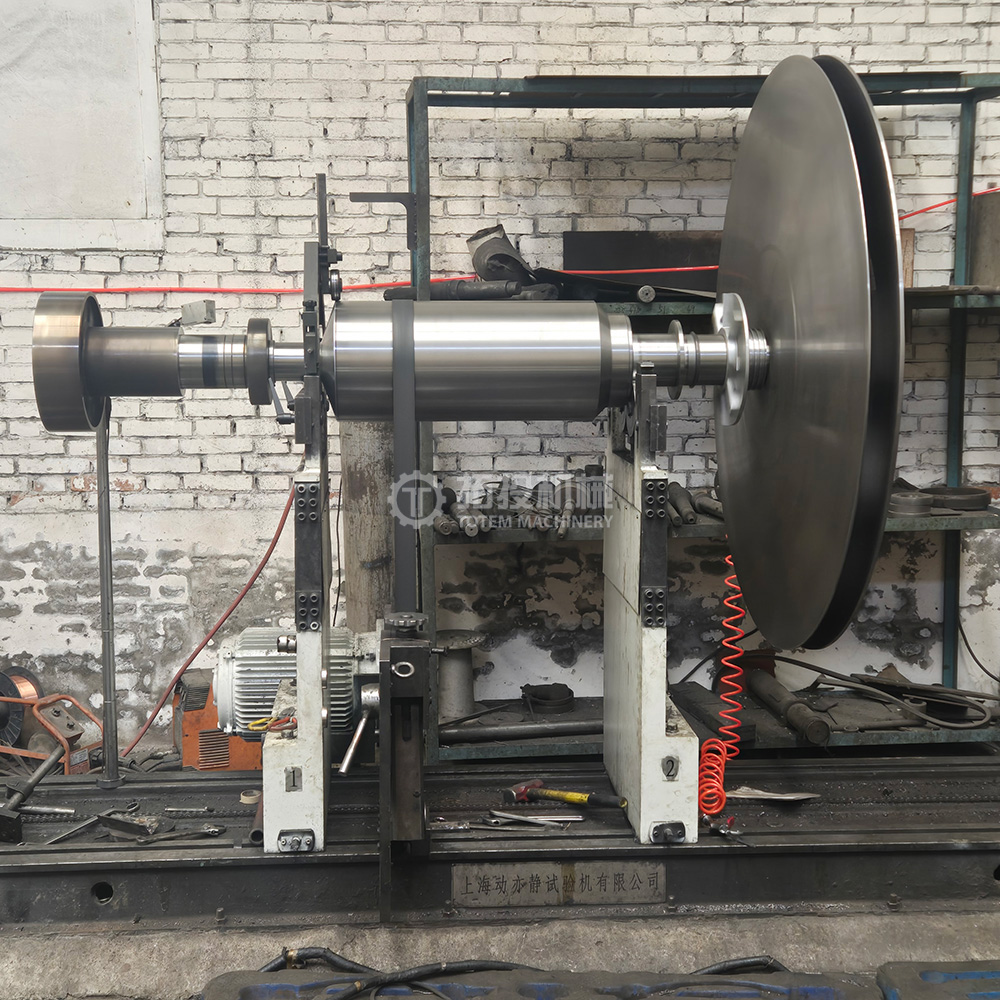

동적 밸런싱은 팬 로터 샤프트 및 전체 로터 어셈블리에 대한 가장 중요한 품질 검증 단계입니다. 불균형은 진동, 소음, 베어링 마모 및 서비스 수명 단축을 유발합니다.
치수 검사, 런아웃 검사, 재료 인증서 및 옵션 UT/MT 테스트가 배송 전에 수행됩니다.

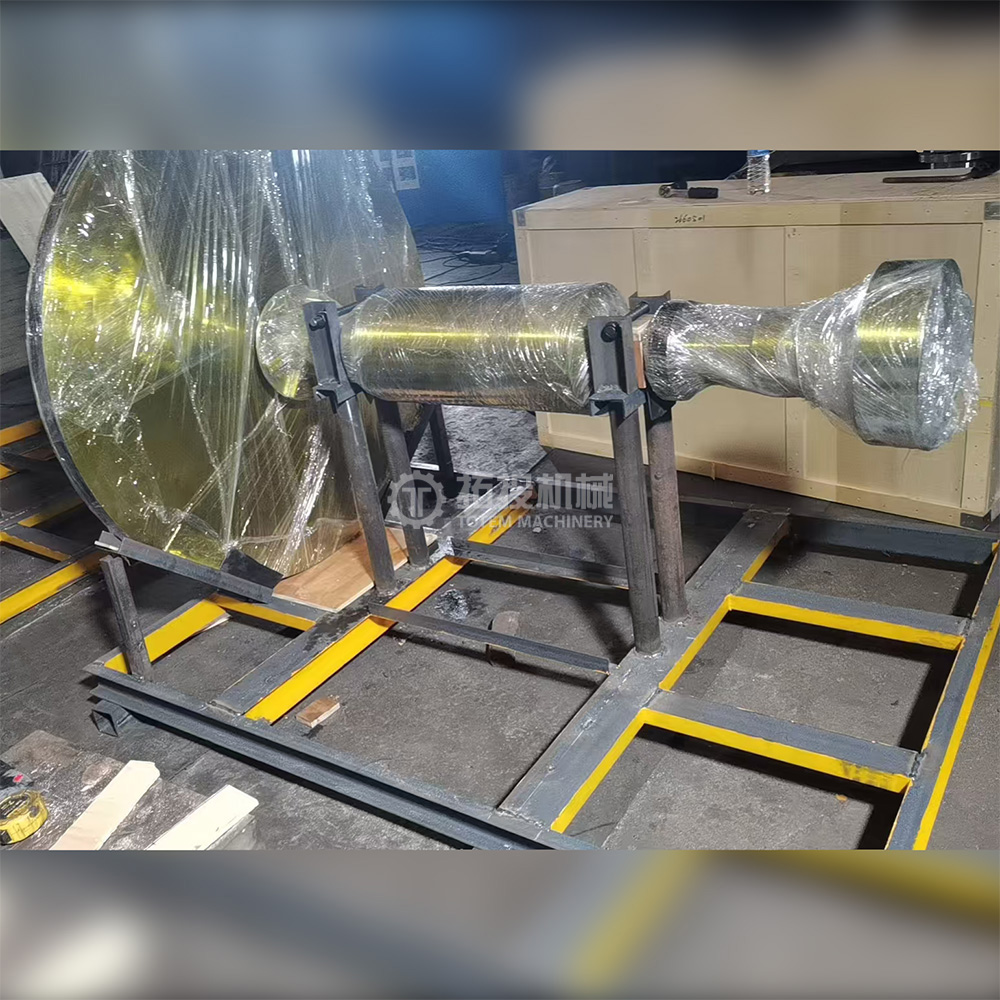

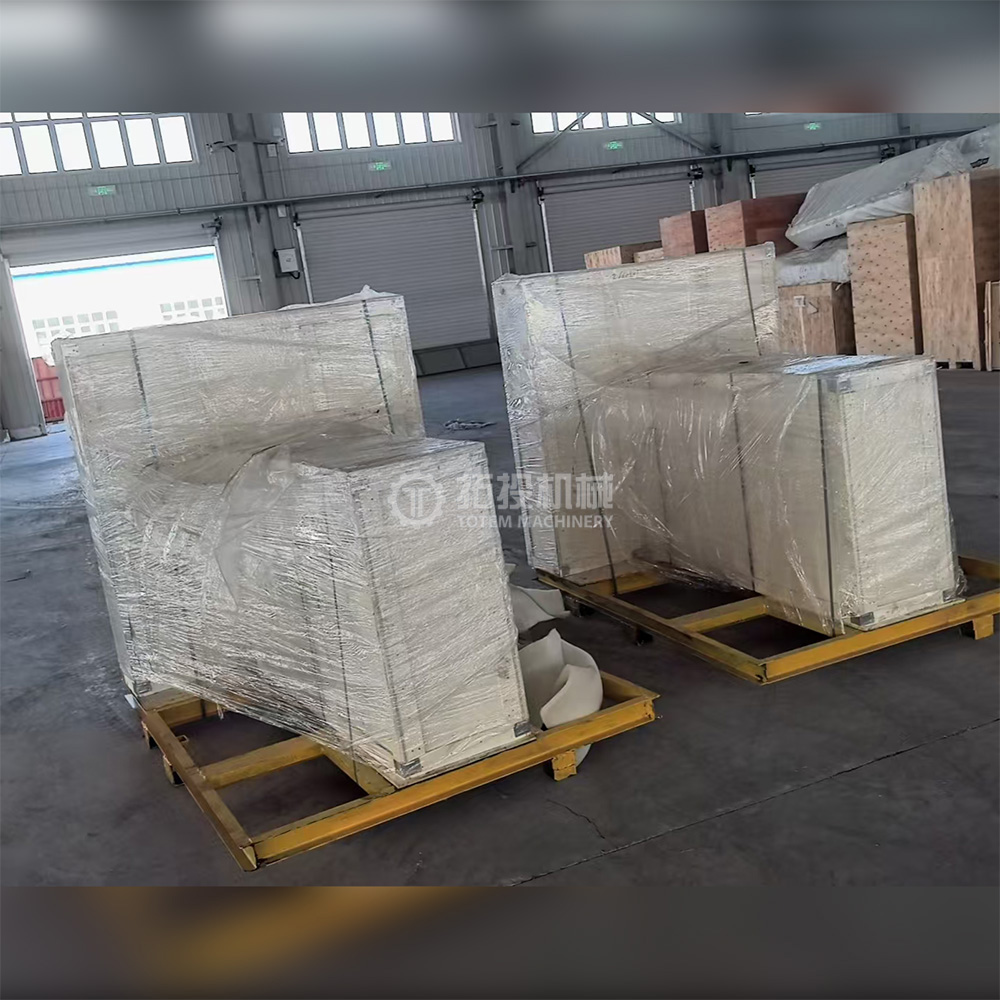

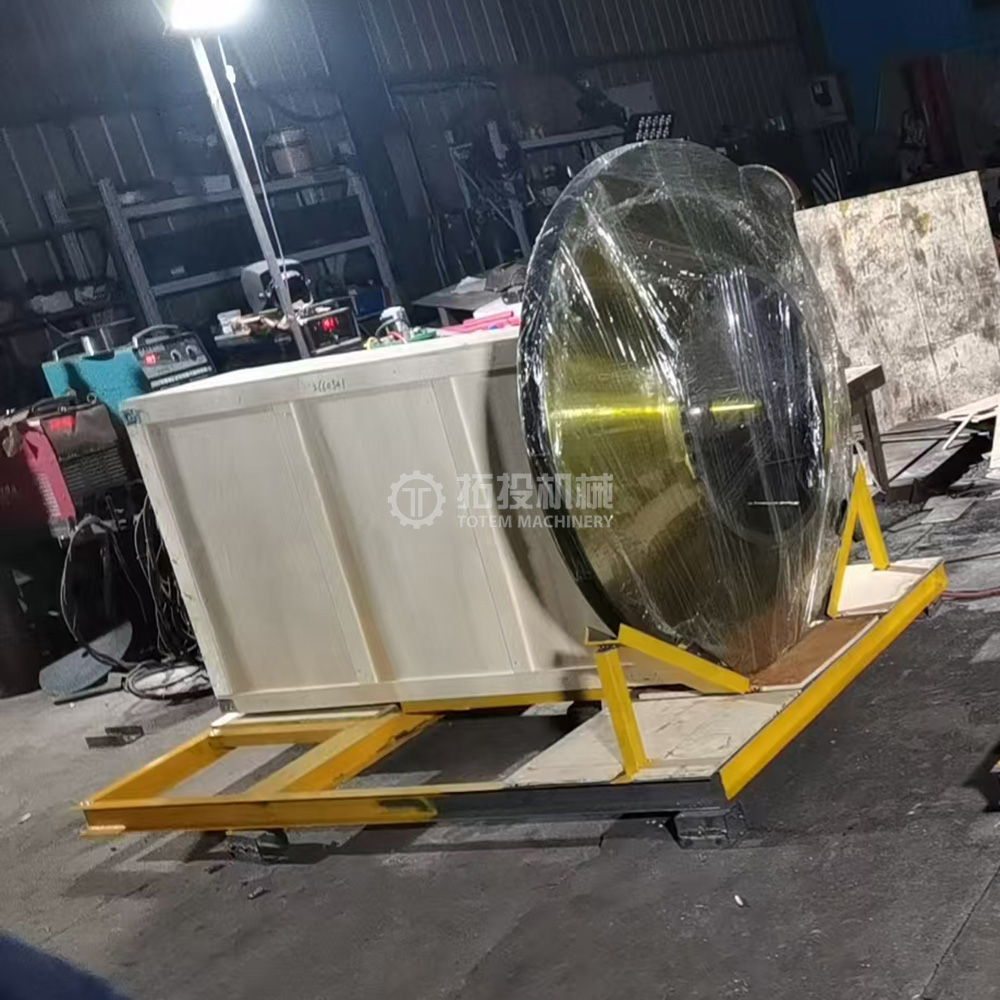

각 팬 로터 샤프트는 녹슬지 않는 보호 필름으로 싸여 있으며 수출 표준 목재 케이스 또는 상자에 안전하게 포장되어 있습니다. 고객별 라벨링 및 포장 요구 사항은 요청 시 수용될 수 있습니다.
